Релейний модуль Pulsar AWZ520 MP5 AWZ-520
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 68
Просматривая «Релейний модуль Pulsar AWZ520 MP5 AWZ-520» данный товар из каталога «Остальные», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

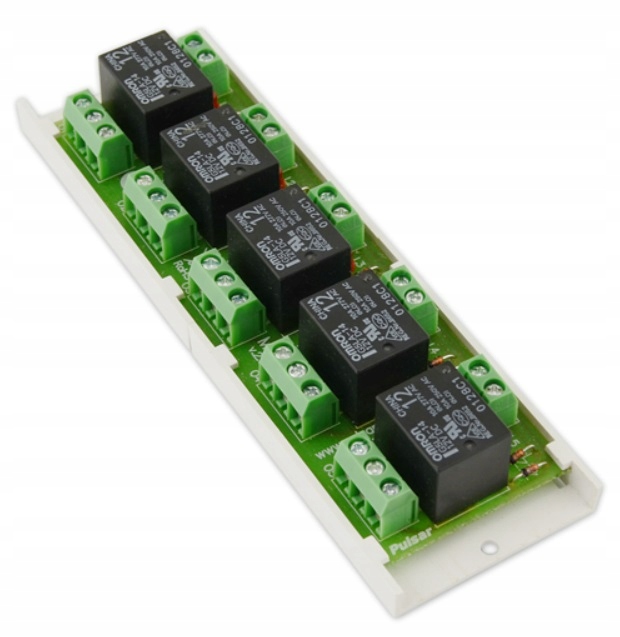

Модуль релеMP5 (AWZ520) предназначен для использования в низковольтных установках. Он используется для контроля и сигнализации состояний, например, в системах сигнализации и контроля доступа. Может использоваться для управления устройствами с высоким энергопотреблением через выходы OC систем сигнализации. Кроме того, обеспечивается гальваническая развязка сигналов и источников питания по отношению к выходам модуля.
Модуль имеет пластиковую полоску, снабженную самоклеющейся лентой для крепления на ровной поверхности. (стенка корпуса, буферное питание и т.п.) и отверстия для возможного прикручивания планки к поверхности.
Технические данные
- Корпус отсутствует, открытая конструкция, IP00
- Размеры Ш=140, Д=43, В =25 [ мм, +/-2]
- Вес нетто/брутто 0,09 / 0,12 [кг]
- Монтажная монтажная лента или крепежный винт x 2
p>
- Напряжение питания катушки 10÷14 В постоянного тока (-/+5%),
- Ток управления катушкой 37 мА при 12 В постоянного тока
- Сопротивление катушки 400 Вт (-/ +10 %)
- Мощность катушки 450 мВт
- Количество реле 5
- Максимальное коммутируемое напряжение 30 В постоянного тока/50 В переменного тока макс.
- Максимум ток переключения макс. 2А.
- Максимальная коммутируемая мощность 60 Вт/100 ВА
- Контакты реле C/NC/NO
- Время включения/выключения 10 мс/8 мс ( -5%/+5%)
- Защита от короткого замыкания (SCP, OCP) нет
- Защита от перегрузки (OLP) нет
- Защита от перенапряжения ( OVP) нет
- Защита от перенапряжения нет
- Акустическая индикация работы нет
- Оптическая светодиодная индикация работы: состояние питания катушки (x5)
- Условия эксплуатации, класс окружающей среды II, -10°C÷ 40°C
- Сертификаты, декларации CE, RoHS
- Примечания к контактам разъемов f 0,41÷1,63 (AWG 26–14)
Клеммы модуля:
1. входные клеммы модуля,
2. диод Светодиод (показывает работу реле),
3. реле,
4. выходные клеммы модуля.
Элементы модуля:
-I1+÷-I5+ входы напряжения, управляющие работой реле
C1÷ C25 - общий вывод реле
NO1÷NO5 - нормально разомкнутая клемма реле
NC1÷NC5 - нормально закрытая клемма реле
Электрическая схема:
