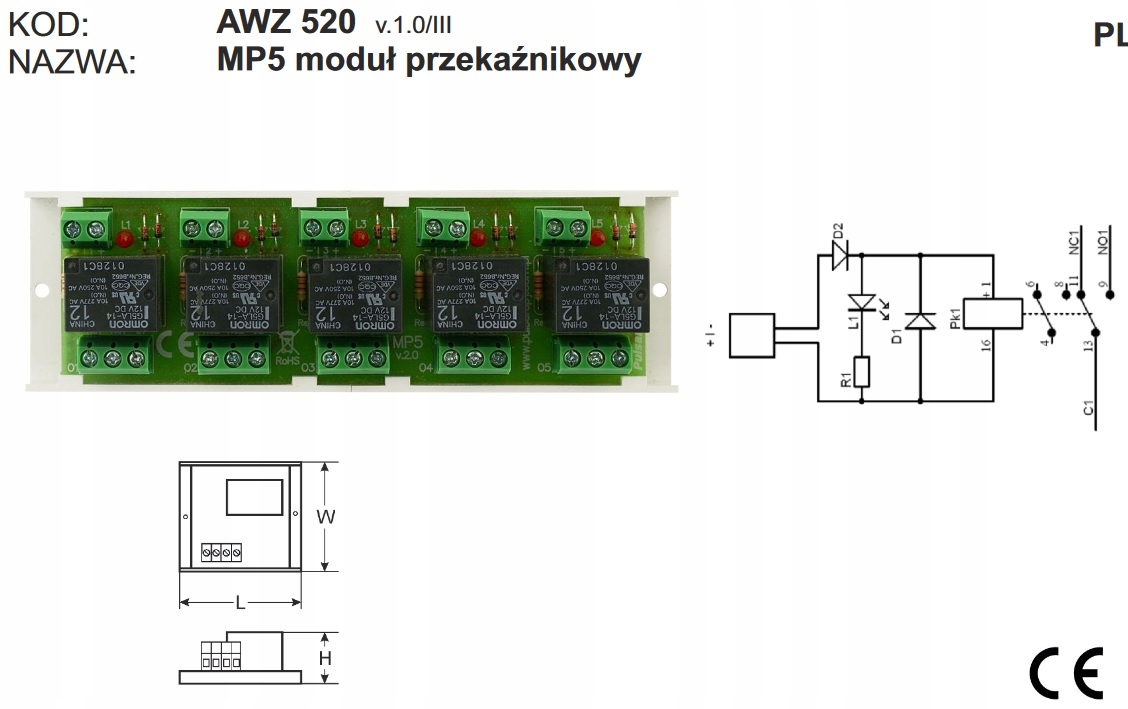

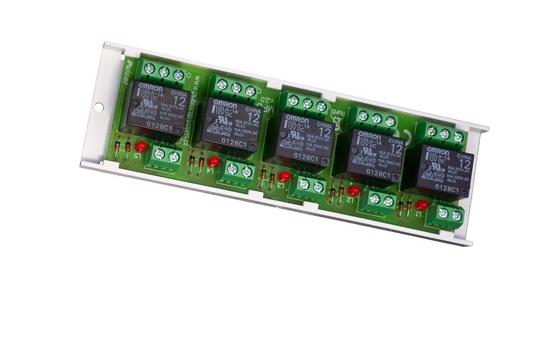

Модуль реле Pulsar MP5 AWZ520

Модуль реле Pulsar MP5 (AWZ520) применяется

в низковольтных установках. Его можно использовать, в том числе,

для контроля и сигнализации состояний, например, в системах охранной сигнализации, контроля доступа.

Благодаря ему можно управлять устройствами с высоким энергопотреблением посредством выходы ОС сигнализации. Обеспечивает гальваническую развязку сигналов и источников питания относительно выходов модуля.

• Питание: 10÷14В постоянного тока
• Размеры: 140 x 25 x 43 [+/-2 мм]
• Ток переключения: 2А при 30 В постоянного тока; 2A50VAC
• Реле: 5 x C/NC/NO
• Сигнализация: Светодиодная оптическая сигнализация

Технические данные

- Корпус отсутствует, открытая конструкция, IP00

- Размеры Ш=140, Д=43, В =25 [ мм, +/-2]

- Вес нетто/брутто 0,09 / 0,12 [кг]

- Монтажная монтажная лента или крепежный винт x 2

p>

- Напряжение питания катушки 10÷14 В постоянного тока (-/+5%),

- Ток управления катушкой 37 мА при 12 В постоянного тока

- Сопротивление катушки 400 Вт (-/ +10 %)

- Мощность катушки 450 мВт

- Количество реле 5

- Максимальное коммутируемое напряжение 30 В постоянного тока/50 В переменного тока макс.

- Максимум ток переключения макс. 2А.

- Максимальная коммутируемая мощность 60 Вт/100 ВА

- Контакты реле C/NC/NO

- Время включения/выключения 10 мс/8 мс ( -5%/+5%)

- Защита от короткого замыкания (SCP, OCP) нет

- Защита от перегрузки (OLP) нет

- Защита от перенапряжения ( OVP) нет

- Защита от перенапряжения нет

- Акустическая индикация работы нет

- Оптическая светодиодная индикация работы: состояние питания катушки (x5)

- Условия эксплуатации, класс окружающей среды II, -10°C÷ 40°C

- Сертификаты, декларации CE, RoHS

- Примечания к контактам разъемов f 0,41÷1,63 (AWG 26–14)
