Ремкомплект Whirlpool Polar L1799 L2158 L2524
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 970
Просматривая «Ремкомплект Whirlpool Polar L1799 L2158 L2524», вы можете быть уверены, что данный товар из каталога «Части» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Если вы наткнулись на мой аукцион, значит, у вас проблема с поврежденным программатором в вашей стиральной машине Whirlpool, Bauknecht, Polar, Laden, Ignis.
Эти стиральные машины часто выходят из строя преобразователь, система LNK304, резистор R020 22Ом (или 33Ом) и дроссель L003 0,47мГн (470мкГн). Благодаря моему ремкомплекту вы сэкономите на обслуживании несколько сотен злотых!
Программаторы изготовлены 3 фирмами. Сначала Bitron и Invensys, затем Flextronics (на смену Invensys).
Программатор использовался во многих моделях стиральных машин Whirlpool AWE AWO AWD / например AWE4316/p AWO/D41105/
Polar PTL 1000 Polar pfl 1019
Стирально-сушильная машина Whirpool AWZ414 и другие
и многие другие, блок питания которых основан на интегральной схеме LNK304PN.
Универсальный набор подходит для всех типов плат:
L1799 L2158 L2524, L1373, L1782, L1790
Ремонтный комплект состоит из:
- U002 - LNK304PN
- R020 - проволочный резистор 22 Ом и 33 Ом/3 Вт (мощнее оригинального 2 Вт)
- L003 - дроссель 0,47мГн (470мкГн)/0,5А (лучше оригинального, у которого всего 0,3А)
- C022, C023 - 2 х конденсатора 4,7мкФ/400В 105° (низкое ESR, срок службы 5000 часов вместо 2000 как в оригинале)
- Д029, Д030 - 2 х диода 1N4007 (обозначение на диодах 1N4007)
- D006 - Стабилитрон 200 В (обозначение на диоде 3EZ200)
- RV07 - варистор фи 10мм (изначально слабее, всего 7мм)
- Инструкции по ремонту.
Советы по ремонту:
- Программатор имеет защитное покрытие, которое необходимо снять (соскоблить или нагреть паяльником).

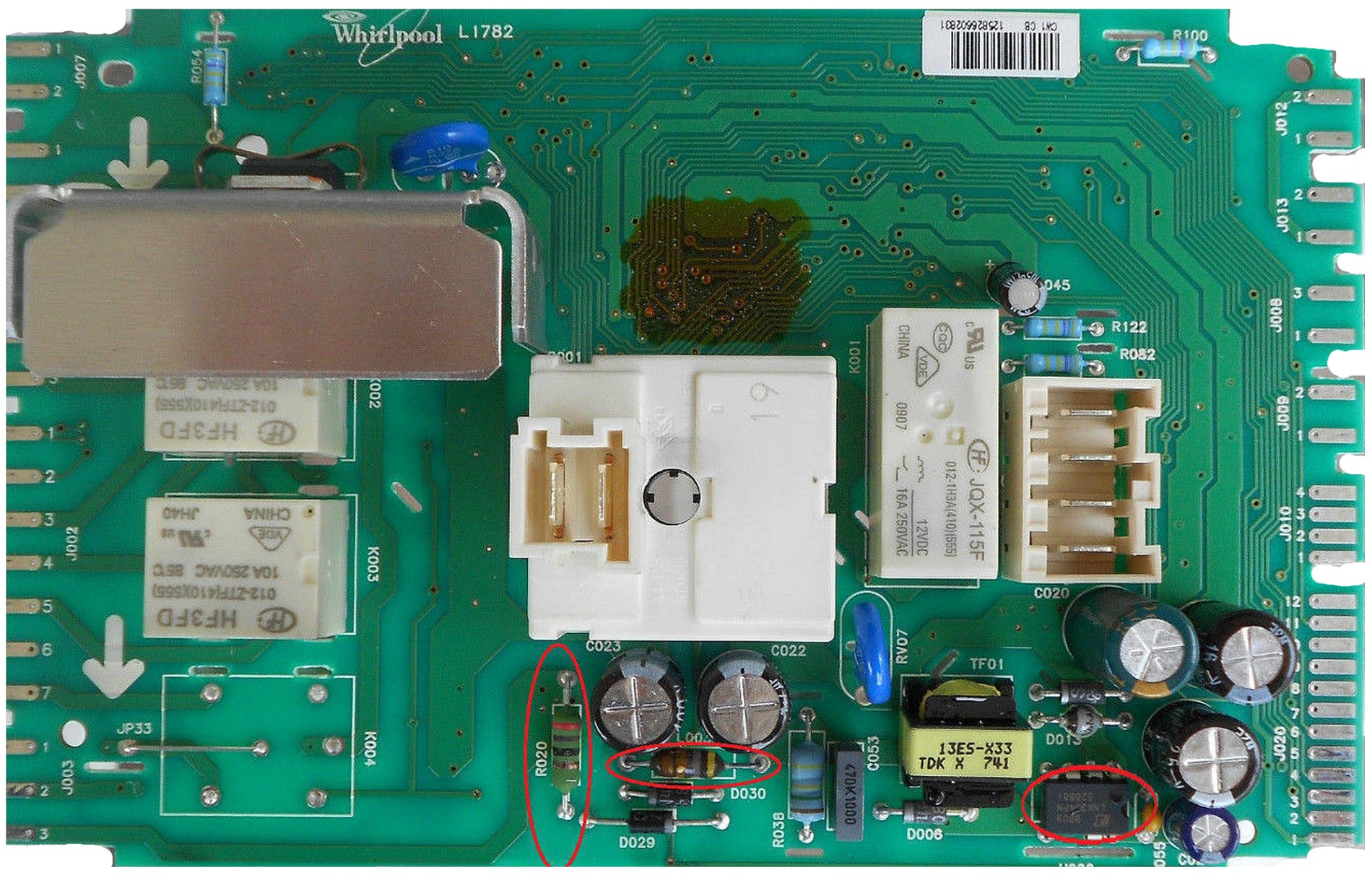

- Припаяйте компоненты к плате согласно приложенному рисунку. Примечание Компоненты U002 LNK, все диоды и конденсаторы должны быть припаяны в правильном направлении. Полоса на элементе, обозначающем поляризацию (выемка на U002 LNK304), должна быть ориентирована, как показано на рисунке. Для резистора R022, дросселя L003 и варистора RV07 это не имеет значения.
- Отремонтированную плату необходимо проверить в стиральной машине. Плата имеет неизолированный источник питания. На плате присутствует высокое напряжение, которое может привести к поражению электрическим током. Рекомендуем для проверки снаружи стиральной машины использовать разделительный трансформатор.
- После ремонта очистите программатор и при необходимости защитите его слоем уретанового лака. для защиты системы от влаги можно использовать лак для ногтей.
- Если после ремонта стиральная машина «ожила» — но не запускается, сигнализируя об ошибке F23, то, вероятно, неисправность была вызвана неисправностью. перенапряжение в сети, вызвавшее одновременное повреждение блока питания стиральной машины и ее ТЭНа - ТЭН следует заменить на новый.
