Инструмент для формирования резьбы TiN DIN371, форма C ФОРМАТ C M8

Машина формовочная

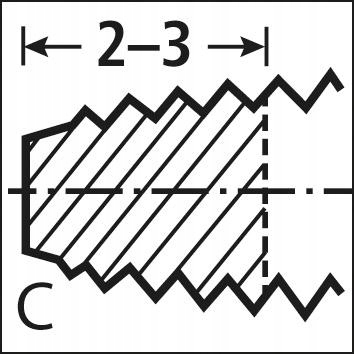

Исполнение: с С-образным вырезом (2-3 витка).

M3–M10 DIN 371 с усиленным хвостовиком,

M12–M16 DIN 376 со сквозным хвостовиком.

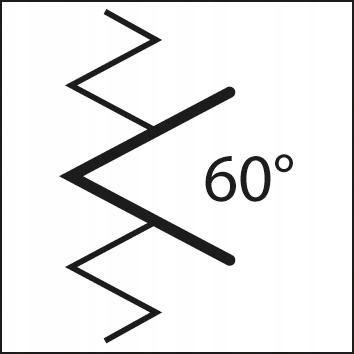

Применение: Для метрической резьбы по DIN 13. Разработано, в частности, для всех материалов, подлежащих формованию, таких как конструкционная сталь, автоматная сталь, науглероженная сталь, закаленная и отпущенная сталь, сталь для холодной обработки, сталь для горячей обработки, азотированные стали, нержавеющие стали, алюминий, алюминиевые сплавы, медь, медные сплавы, латунь и бронза.

Примечание. Диапазон допусков ISO 6GX и 6HX: добавление буквы «X» указывает на специальный диапазон допусков для формовочных инструментов, поскольку деформируемый материал имеет тенденцию пружинить.

Технические данные

• Резьба: M8
• Шаг: 1,25 мм
• Общая длина: 90 мм
• Ø хвостовика: 8 мм
• квадратный хвостовик: 6,2 мм
• Ø резьбы отверстие: 7,4 мм
• Стандарт: DIN 371
• Исполнение: с усиленной ручкой
• Марка: FORMAT
• Сталь < 700 Н/мм²: 10
• Сталь < 1000 Н/мм² : 8
• Сталь < 1400 Н/мм²: 6
• INOX феррит/мартенц .: 12
• Аустенит INOX.: 10
• Дуплекс INOX: 8
• Чугун GGG: 23
• Титан > 850 Н/мм²: 6
• Алюминий < 8% кремний: 45
• Алюминий > 8% кремния: 35
• Покрытие: TiN
• WGNr.: < б>W170

Логистические данные

• Вес: 0,037 кг
• Длина: 106,0 мм
• Ширина: 15,0 мм
• Высота: 14,0 мм
• Объем: 0,022 дм3

• Номер статьи поставщики: 8217800009
• Объём поставки: 1 шт.

Номер по каталогу: 72H_DRS_A6-4317784201568

EAN: 4317784201568
