ПРОФЕССИОНАЛЬНОЕ, ДВУХКАНАЛЬНОЕ, КОМПАКТНОЕ

ПРОЦЕССОРНОЕ ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ ЦИЛИНДРИЧЕСКИХ АККУМУЛЯТОРОВ

С ЖК-ДИСПЛЕЕМ

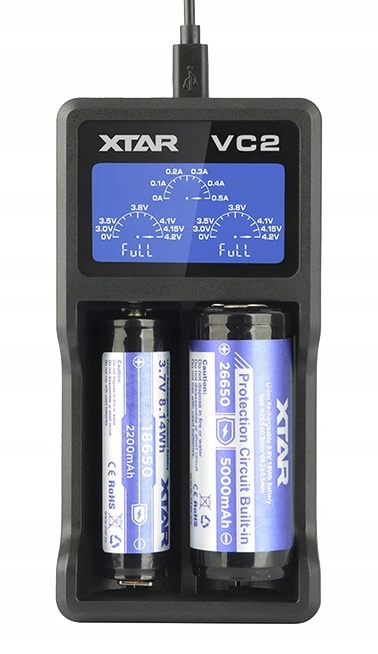

LI-ION 18650 XTAR VC2

Наиболее важные функции

• управляемый процессором трехэтапный процесс зарядкиTC/CC/CV
• два независимые каналы зарядки
• ЖК-дисплей информирует о напряжении элемента и зарядном токе
• информирует о токе, используемом для зарядки - возможность измерения емкость аккумулятора (погрешность измерения ±5%)
• питание от любого зарядного устройства micro USB или от USB-порта компьютера
• небольшие размеры - удобство переноски
• функция реактивации для глубоко разряженных элементов
• защита: короткое замыкание, перегрев, обратная полярность

Xtar — известный производитель высококачественных зарядных устройств для литий-ионных аккумуляторов, фонариков и литий-ионных аккумуляторов. Продукты Xtar продаются более чем в 120 странах, в том числе: в США, Германии, Японии и России. Для производства зарядных устройств Xtar используются материалы высочайшего качества — от материала корпуса до эффективной электроники.

Все зарядные устройства Xtar имеют сертификацию CE, необходимую на европейских рынках.

VC2 — это профессиональное зарядное устройство для процессоров с трехступенчатым процессом зарядки TC/CC/CV и ЖК-дисплеем.

Зарядка 1 -2 элемента Li-ion 3,6/3,7В любой емкости типоразмеров 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700, 20700, 21700, 22650, 25500 , 26 650.

• Профессиональное зарядное устройство для процессора для литий-ионных аккумуляторов типоразмеров 14500, 14650, 16340, 17500,17670, 18350, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650
• трехступенчатый метод зарядки:TC/CC/CV
• два независимых канала зарядки
• ЖК-дисплей
• ЖК-дисплей
• b>
• реактивация ячеек глубоко разряженных ячеек и ячеек с напряжением 0 В
• измерение емкости ячеек
• зарядный ток: 0, 5А
• Напряжение зарядки: 4,2В
• питание от micro USB - блок питания в комплект не входит
• защита: термическая, от короткого замыкания, от обратной установки батареи

ЖК-дисплей с подсветкой зарядного устройства Xtar VC2 отображает текущую информацию о рабочем состоянии зарядного устройства: напряжение заряженных аккумуляторов, зарядный ток, заряд, использованный для зарядки элементов, указывает на любые ошибки и сообщает об окончании зарядки. Информацию об использованном заряде можно использовать для измерения емкости аккумулятора.

Чтобы измерить емкость аккумулятора, его необходимо разрядить до соответствующего уровня отсечки напряжения (обычно 2,5 В). ) и вставлен в зарядные устройства VC2. После завершения зарядки на дисплее можно прочитать значение заряда, использованного для зарядки аккумулятора. Это всегда будет значение на 3-5 % выше фактической емкости аккумулятора. Это связано с тем, что процесс зарядки аккумулятора никогда не бывает эффективным на 100 %, т. е. для зарядки необходим немного больший заряд. аккумулятор, чем ожидалось. От фактической емкости элемента.

Что такое метод зарядки TC/CC/CV?

Это трехэтапный процесс зарядки литий-ионного аккумулятора, обеспечивающий поддержание аккумулятора в хорошем состоянии за счет зарядка соответствующим током на каждом этапе и завершение процесса зарядки в нужный момент.

Отдельными этапами процесса TC/CC/CV являются:

• Фаза TC: элементы, разряженные ниже 2,9 В, «пробуждаются» меньшим током.
• Фаза CC: после достижения 2,9 В элемент заряжается с постоянным током в пределах от 0,05А до 0,5А (в зависимости от используемого источника питания).
• Фаза CV: когда элемент почти заряжен, зарядное устройство переключается на зарядку с уменьшением тока, пока напряжение ячейки не достигнет 4,2В. После достижения напряжения 4,2 В процесс зарядки завершается — аккумулятор полностью заряжен.

Заряженные аккумуляторы, оставшиеся в зарядном устройстве, пройдут естественный процесс саморазряда. Зарядка возобновится, когда напряжение аккумулятора упадет ниже 3,9В.

Функция реактивации глубоко разряженных аккумуляторов

Зарядное устройство Xtar VC2 имеет функцию реактивации глубоко разряженных аккумуляторов и аккумуляторов с напряжением 0В. Многие зарядные устройства, представленные на рынке, не способны заряжать такие аккумуляторы. И здесь на помощь приходит зарядное устройство Xtar VC2, которое во многих случаях позволяет «спасти» такие аккумуляторы. Просто вставьте глубоко разряженный аккумулятор в зарядное устройство VC2, как при обычной зарядке – зарядное устройство обнаружит разряженный аккумулятор и попытается его повторно активировать.

Внимание! Разряжаются клетки ниже определенного уровня, они становятся необратимо поврежденными и их реактивация может оказаться невозможной. Избегайте слишком глубокой разрядки литий-ионных аккумуляторов — это может существенно снизить их долговечность и емкость или привести к их полному выходу из строя.

Спецификация:

• производитель: Xtar
• модель зарядного устройства: VC2
• поддерживаемые типы аккумуляторов: 1–2 литий-ионных аккумулятора 3,6–3,7 В, защищенные и незащищенные
• поддерживаемые размеры аккумуляторов: 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700, 22650, 25500, 26650
• максимальная длина аккумулятора: 70 мм
• способ зарядки: контролируемый процессором TC/CC/CV
• зарядный ток в фазе CC: 50-500 мА в зависимости от используемого источника питания
• Напряжение завершения зарядки: 4,2 В ±0,05 В
• ток завершения: <80 мА
• Функции ЖК-дисплея: ток индикация: состояние работы/зарядки, зарядный ток, напряжение аккумулятора, заряд, использованный для зарядки элементов.
• дополнительные функции: реактивация глубоко разряженных элементов и элементов с напряжением 0 В, измерение емкости элементов: ( точность ±5%)
• защита: термическая, от короткого замыкания, от обратной установки батарей
• входное напряжение и входной ток: 5 В, 1000 мА
• розетка питания: micro USB
• блок питания в комплекте: НЕТ
• рекомендуемый источник питания: минимум 5 В, 1 А, рекомендуется 5 В, 2 А
• размеры: 131 x 66 x 33 мм
• вес: 109 г
• Состав комплекта: зарядное устройство, кабель micro USB, руководство пользователя.

Зарядное устройство Xtar VC2 поставляется с кабелем micro USB. В комплект не входит блок питания.

Для питания зарядного устройства достаточно любого зарядного устройства с кабелем micro USB, например от телефона, или USB-разъема, или компьютера со свободным USB-разъемом. порт. Рекомендуемая мощность зарядного устройства — 2 А (2000 мА).
