RK168 ПОТЕНЦИОМЕТРИЧЕСКОЕ УПРАВЛЕНИЕ 4 КАНАЛА ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 10
Просматривая «RK168 ПОТЕНЦИОМЕТРИЧЕСКОЕ УПРАВЛЕНИЕ 4 КАНАЛА ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ» данный товар из каталога «DIY», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
RK168 ПОТЕНЦИОМЕТРНОЕ УПРАВЛЕНИЕ 4-КАНАЛЬНОЕ ДИСТАНЦИОННОЕ
Модуль управления двигателем потенциометра для потенциометров типа АЛПС РК168 четырехканальный.

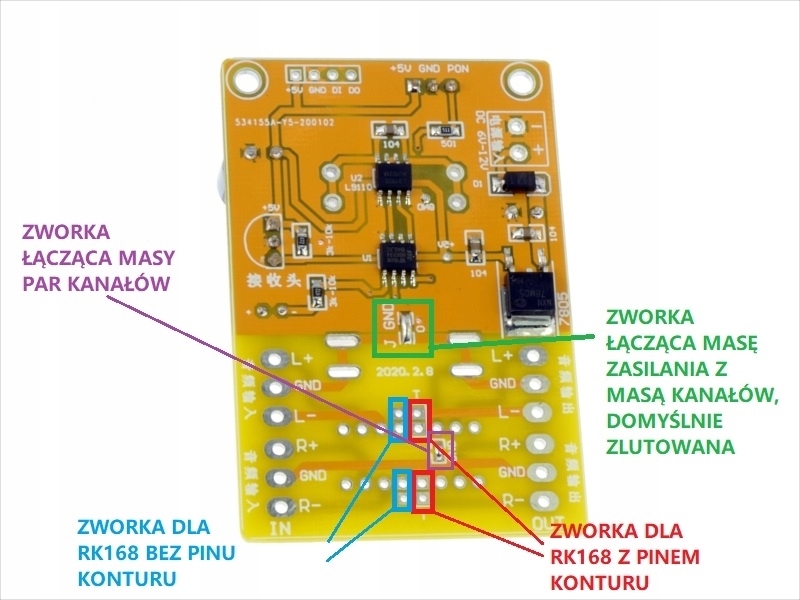

Модуль подходит к версии потенциометра RK168 со штырем контурный и без - перемычку снизу платы можно сделать двумя способами.
Для Потенциометры RK168 с контурным штифтом (т.е. такие, какие есть в нашем предложении) относятся дополнительно припаяйте перемычку, отмеченную белой рамкой, снизу платы отмечен буквой «Т».
Иначе выходной контакт одного из каналов будет «висеть» в воздухе.
Для версии потенциометра без контурного штифта - перемычка рядом с белой рамкой.
Для продаваемого модуля управления может быть предусмотрена опция подключите модуль с реле 250В 30А
(пожалуйста, найдите «модуль реле» в нашем магазине), чтобы иметь возможность включать/выключать его. устройство кнопкой включения/выключения с пульта
(модуль силового трансформатора реле должно постоянно получать питание от розетки устройства).
ПРИМЕЧАНИЕ. Если используются оба модуля, ТОЛЬКО модуль z должен быть запитан. сетевое реле.
В данном случае модуль управления потенциометром питание от релейного модуля через шлейф, соединяющий модули.
Питание модуля управления:
СТАБИЛИЗИРОВАННОЕ напряжение от от 7 до 12 В постоянного тока (мин. 300 мА)
(любые другие способы пополнить свой собственный знания и тип применения в устройстве, за розеткой питания стоит диод серийный выпрямитель, конденсатор и стабилизатор 78M05, пожалуйста, верните обратите внимание, что по умолчанию припаянная перемычка соединяет заземление и питание. сигнал (потенциометр) согласно фото)
Схема модуля, программное обеспечение микроконтроллер и т.п. - отсутствуют.
Покупатель получает собранный модуль с пультом дистанционного управления, как на первом фото в предложении (новая синяя версия) печатная плата).
Размеры печатной платы: 68 x 46 мм
Модуль управления четырехканальным потенциометром RK168 + пульт дистанционного управления.
