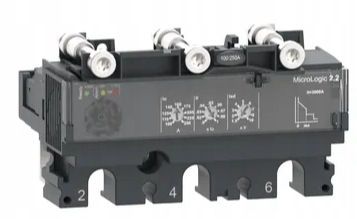

Schneider Electric, ComPacT NSX, электронный расцепитель Micrologic2.2 для NSX160 160A 3P, C1632D160

Основные параметры:

• Ассортимент продукции : ComPacT нового поколения.
• Ассортимент продукции: ComPacT NSX100...250 нового поколения.
• Тип продукта или компонента: Триггер.
• Название триггера: Micrologic 2.2.
>
• Технология триггера: электронная.
• Совместимость диапазона: ComPacT нового поколения NSX160, ComPacT нового поколения NSX250.
• Применение устройства: распределение.
• Описание полюса: 3P< /li> li>
• Количество защищаемых полюсов: 3d
• Функции защиты срабатывания: LSoI
• Тип защиты: Защита от перегрузки (с задержкой), Защита от кратковременного короткого замыкания с фиксированным задержка, мгновенная защита от короткого замыкания.
• Номинал расцепителя: 160 А при 40 °C
• [Ue] номинальное рабочее напряжение: 690 В переменного тока (AC) 50/60 Гц< /li>
• Тип сети: Переменный ток (AC)
• Частота сети: 50/60 Гц
• Способ монтажа выключателя: Стационарный

Дополнительные параметры:

• Тип регулировки срабатывания при длительном срабатывании Ir (тепловая защита): регулируемые 9 настроек
• [Ir] Диапазон регулировки срабатывания защиты от перегрузки: 63...160 А.
• Тип регулировки задержки защиты от перегрузки tr: фиксированное значение.
• [Tr] регулировка задержки срабатывания защиты от перегрузки. диапазон: 11 с при 7,2 x ИК, 16 с при 6 x ИК, 400 с при 1,5 x ИК.
• Тепловая память: 20 минут до и после срабатывания
• Кратковременное срабатывание защиты Тип регулировки срабатывания Isd: Регулируемые 9 настроек
• [Isd] Диапазон регулировки срабатывания кратковременной защиты: 1,5...10 x Ir
• Тип регулировки задержки срабатывания кратковременной защиты tsd: Постоянное значение.
• Тип регулировки срабатывания мгновенной защиты Ii: Стационарный.
• [Ii] Диапазон регулировки срабатывания мгновенной защиты: 2400 А.
• Ток нулевой последовательности. защита: без
• Выборочная блокировка зон ZSI: нет
• Локальная сигнализация: режим ожидания: мигающий светодиод (зеленый), перегрузка: светодиод 105 % ИК (красный), перегрузка: светодиод 90 % ИК (Оранжевый)

Рабочая среда

• Стандарты: EN/IEC 60947-2
• Класс защиты от скачков напряжения: Класс II< /li >
• Степень загрязнения: 3 по IEC 60947-1
• Степень защиты IP: IP40 по IEC 60529
• Температура окружающей среды при эксплуатации устройства: -25... 70°С.
• Температура окружающей среды при хранении: -50...85°С.

C1632D160 — это электронный расцепитель Micrologic2.2, совместимый с основаниями 3-полюсных автоматических выключателей серии CompPacT до 160 А.

• Расцепитель Micrologic 2.2 обеспечивает встроенный -в тепловой и магнитной защите.
• Блок защиты Micrologic 2 может использоваться
• в автоматических выключателях Compact NSX100–630 с уровнями отключающей способности
• B/F/ В/Н/С/Л.

Описание серии ComPacT NSX

Новое поколение автоматических выключателей и разъединителей ComPacT NSX представляет собой проверенные решения в новой версии. Автоматические выключатели NSX имеют компактную конструкцию, что сокращает время монтажа устройств. Выключатели питания ComPacT NSX предлагают широкий выбор тепловой и электронной защиты. Кроме того, они могут быть оснащены встроенной защитой от токов утечки.Типичные области применения включают защиту в тяжелой промышленности, коммунальных предприятиях или офисных зданиях.

Новое поколение хорошо известных защит

ComPacT NSX — это компактная конструкция со встроенной защитой по току. Благодаря новым решениям вы сэкономите время и откроете для себя новые возможности связи.

Преимущества ComPacT NSX

Эффективность

• Прозрачная крышка для облегчения идентификации дополнительных аксессуаров
• Сканируйте QR код для быстрого доступа к технической документации.
• Встроенная защита от токов утечки и широкий выбор вспомогательных аксессуаров.

Надежность.

Инновационные решения, повышающие надежность. Революционная технология roto-active™ помогает продлить срок службы устройства. Вы можете положиться на ComPacT NSX даже в самых суровых условиях.

Подключение

Новинка беспроводные вспомогательные контакты для сигнализации разблокировки. Это решение сокращает время сборки.

Самая важная информация

Максимальная надежность электроснабжения

При создании автоматического выключателя нового поколения нашей основной целью было повышение надежности электропитания. электропитание путем:

• обеспечения селективности и каскадирования с другими устройствами защиты Schneider Electric
• мониторинга состояния защит и основных параметров сети.
• отправки срабатывание сигнализации и сигнализации с использованием новых вспомогательных контактов.

Защита начинается с профилактики.

ComPacT NSX предназначен для защиты от пожара посредством:

• использование встроенной защиты от токов утечки
• обеспечение возможности профилактического обслуживания
• использование терминалов Everlink

Важная информация о ComPacT NSX

Семейство автоматических выключателей ComPacT NSX было разработано для оптимизации уровней устойчивости к короткому замыканию и пространства для установки устройств. Модельный ряд представлен в двух размерах, а аксессуары подходят для обоих размеров.

Характеристики:

• Можно монтировать в различных положениях.
• Номинальный ток: от 16 до 630 В. А
• 9 коммутационных мощностей для 2 типоразмеров автоматических выключателей:

- до 250 А: 25, 36, 50, 70, 100, 150, 200 кА при 415 В

• p>

  - до 630 А: 36, 50, 70, 100, 150, 200 кА при 415 В

  - 75 и 100 кА при 690 В

  • Доступны 3- и 4-полюсные версии.
  • Большой выбор электронных и тепловых защит.
  • Усовершенствованный вариант со встроенным измерением мощности: I, U, P. , E, THD, f, CosPhi
  • Возможность замены блоков управления (триггеров) без полной разборки коммутатора
  • Возможность подключения к сети связи Modbus, Ethernet
  • Большой выбор дополнительных аксессуаров.
  • Встроенная защита. Устройства дифференциального тока Micrologic 4, 7 или отдельный модуль дифференциального тока Vigi.
