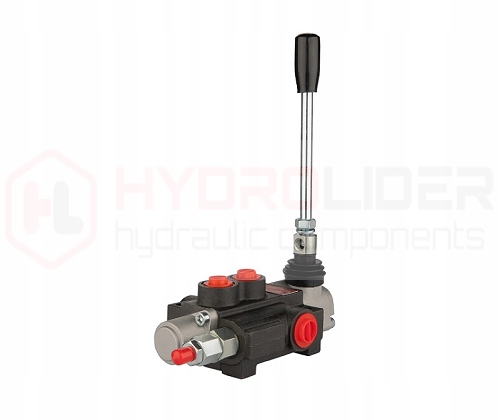

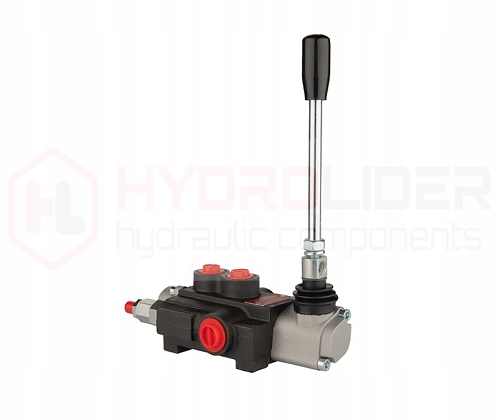

1-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ

Производство:

Оригинальный продукт марки Hydrolider, условное обозначение: 1.10.01.010

Применение:

Предназначен для управления односторонним или двусторонним цилиндром. Он имеет выход давления N, необходимый для последовательного соединения или для установки распределителя в качестве другого в существующей системе.

Распределитель предназначен для различных типов машин, таких как: сельскохозяйственные машины, тракторы, опрыскиватели, туристические машины, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлическим управлением.

Распределитель предназначен для различных типов машин, таких как: сельскохозяйственные машины, тракторы, опрыскиватели, туристические машины, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлическим управлением.

п><р> р>

Технические данные:

• Минимальный расход: 1 л/мин
• Максимальный расход: 40 л/мин
• Управление: односторонний или двусторонний цилиндр
• Количество секций: 1

• Резьба в корпусе на блоке питания [P]: G 1/2"
• Резьба в корпусе на обратной стороне [T]: G 1/2"
• Резьба в корпусе на участке [A/B]: G 3/ 8"
• Резьба в корпусе на выходе давления [N]: G 1/2"

Управление и принцип работы:

Рычаг трехпозиционный (1 - 0 - 2), подпружиненный, т.е. сам возвращается в вертикальное положение

• Нейтральное положение 0 (рычаг установлен вертикально), шток цилиндра стоит – масло уходит в перелив.
• Рабочее положение 1 (рычаг установлен по диагонали вперед), шток цилиндра выдвигается.
• Положение 2 рабочее (рычаг установлен под углом к ​​задней части) шток цилиндра втягивается.

Условия эксплуатации:

• Подходит для использования внутри и снаружи помещений.
• Допустимая температура окружающей среды: от -40 C до +60 C.
> li>
• Допустимая температура масла: от -15 C до +80 C.
• Рекомендуемое гидравлическое масло на основе минерального масла, например HL 32, HL 46

• Максимальное давление подачи: 315 бар
• Максимальное обратное давление: 50 бар
• Максимальное давление в секции: 300 бар

Заводская настройка перепускного клапана:

Давление открытия перепускного клапана увеличивается пропорционально увеличению расхода:

• 170 бар при 10 л/мин
• 180 бар при 20 л/мин
• 190 бар при 30 л/мин
• 200 бар при 40 л/мин

Регулировка перепускного клапана:

Наборы для точного измерения давления можно найти на других наших аукционах Allegro под названием «Измерительные наборы». Перед запуском рекомендуется проверить и установить соответствующее давление. Возможность саморегулировки, изменение полного оборота на 30 бар.
