Розетка BNC 50 Ом панель ізольована паяна
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 449
Оплачивая «Розетка BNC 50 Ом панель ізольована паяна» данное изделие из «Части и компоненты» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

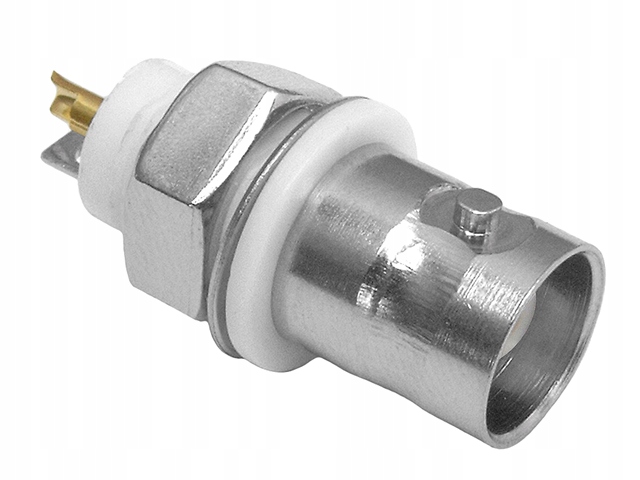

Коаксиальная панельная розетка BNC 50 Ом, изолированная, паяная
номер по каталогу: 68365
Описание товара
Карточка каталога, гиперссылка на сайт производителя и подробные характеристики доступны по адресу: www.stratos.pl/strony/68365.htm
BNC — разъем используется в измерительной технике, аналоговых и цифровых телевизионных системах, мониторинге, радиотелекоммуникациях и (в прошлом) компьютерных сетях. Разъемы BNC передают сигналы в диапазоне до 4 ГГц и доступны в версиях 50 Ом или 75 Ом.
Предлагаемый разъем представляет собой розетку для монтажа на плате (панели). Стопорное кольцо и резьбовая часть корпуса розетки изготовлены из ABS, что обеспечивает гальваническую развязку между массой разъема и панелью, к которой он прикручен. Розетка имеет клеммы для пайки кабеля: центральный контакт в виде позолоченной гильзы и заземляющий контакт в виде луженой пластины.
Предлагаемая розетка предназначена для монтажа на плату (панель) толщиной до 4 мм. Розетка имеет резьбу 3/8" и гайку Н11. Кружевная шайба предотвращает откручивание гайки. Размеры разъема указаны на рисунке ниже:
Для передачи радиочастотных сигналов используются многие типы коаксиальных разъемов (радиочастоты – высокие частоты МГц-ГГц). Устройства и антенны TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi имеют разъемы, рассчитанные на работу в диапазонах частот от нескольких десятков МГц до нескольких десятков ГГц. Наиболее часто используемые в настоящее время разъемы представлены в таблице ниже - мы приводим внешний вид вилок и розеток данного типа, максимальную рабочую частоту и примерные диаметры разъемов.
Розетка изготовлена из никелированного медного сплава и ABS, центральный штифт позолочен. Сопротивление розетки составляет 50 Ом.
Технические данные
- Разъем: розетка BNC, 50 Ом, панельного типа.
- Материал: никелированный медный сплав, АБС-пластик, позолоченный центральный контакт.
- Сопротивление: 50 Ом
- Рабочая полоса пропускания: <4 ГГц
- Резьба: 3/8"-32UNEF
- Гайка: шестигранная 11,0 мм
- Максимальная толщина панели: около 4 мм.
- Размеры (длина/диаметр в самом широком месте): около 27,5/12,7 мм.
- Вес: 4 г.
Для нас товар представляет собой новый, неиспользованный товар, в заводской упаковке. Предлагаемый товар, как и все товары, которые мы продаем, в настоящее время имеется в наличии на нашем складе, что позволяет осуществить немедленную отгрузку.
