Модуль STP cat.6A PoE+ ALANTEC Plus keystone RJ45 без инструментов -

Тестирование качества INTERTEK (США) - УВЕЛИЧЕННЫЕ ПАРАМЕТРЫ ПЕРЕДАЧИ

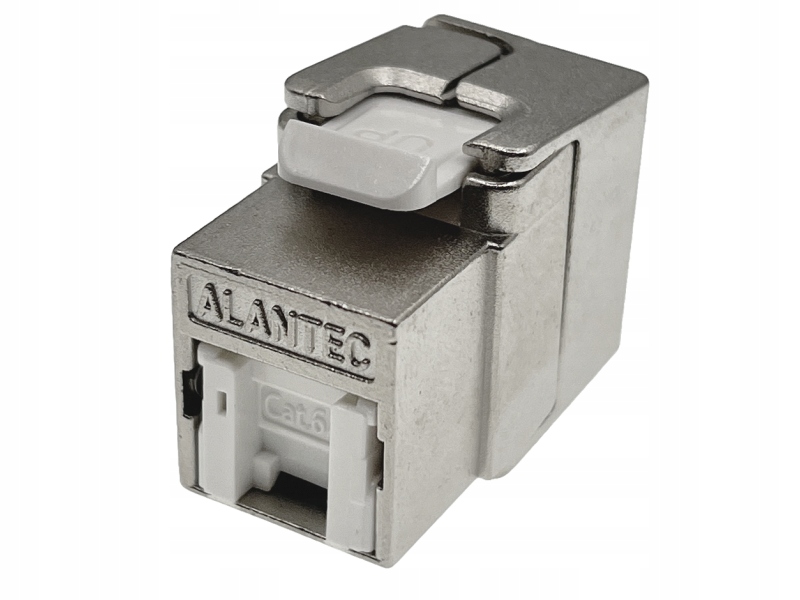

Без инструментов, экранированные (STP), высококлассные модули передачи Keystone Jack, категория 6A (10Gb).

Предназначены для установки абонентских розеток и коммутационных полей во внутренних установках, сетях ИКТ, в местах, подверженных риску электромагнитных помех.

Параметры передачи проверены в независимой исследовательской лаборатории INTERTEK (США) >, что подтверждено соответствующим документом.

Технология заделки разъемов без инструментов позволяет собрать весь тракт передачи без необходимости использования специальных инструментов. Процесс установки быстрый и удобный (по нашему опыту изготовление таких сокетов занимает 1/3 времени стандартной реализации на базе инструментальной системы).

Без использования инструмента происходит терминация модулей. одним движением закрытия корпуса модуля на кабеле, что приводит к одновременному подключению всех 8 проводов кабеля к разъему IDC. Этот метод гарантирует заделку всех жил кабеля с одинаковой силой нажатия.

По желанию установщика розетки также можно заделывать с помощью инструмента.

Благодаря использованию специальные универсальные крепления позволяют монтировать розетки в любые элементы, например: пустые патч-панели, настенные коробки, напольные коробки и т.д.

ВАЖНОЕ ПРЕИМУЩЕСТВО КОНСТРУКЦИИ:

Вставка телефонных вилок RJ11 и RJ12 не повреждает розетку, специальная конструкция означает, что контакты разъема не деформируются. Модуль дополнительно оснащен встроенной пылезащитной крышкой (спрятанной внутри после вставки вилки).

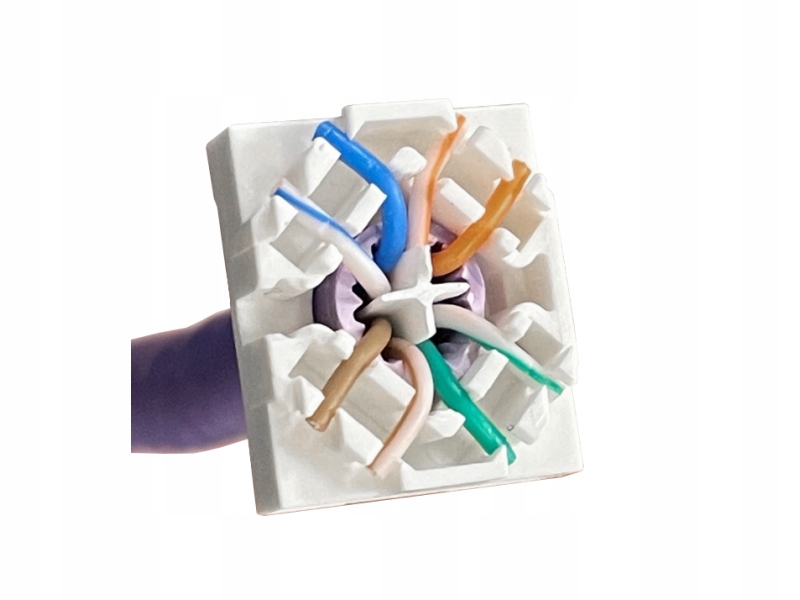

Организатор проводов, расположенный в ромбовидной форме, позволяет уменьшить распутывание проводов, что приводит к лучшей передаче параметры.

Тест качества INTERTEK (США) – ПОВЫШЕННЫЕ ПАРАМЕТРЫ ПЕРЕДАЧИ

Технические характеристики

Общая

• категория: 6А
• класс: ЭА (стандарт 500МГц) с расширенными характеристиками до 650МГц/10 Гбит/с
• экран: да
• тип: без инструментов

Корпус

• материал: цинковое литье под давлением, соответствует требованиям ЭМС согласно EN 55022
/ul>

Гнездо

• Долговечность в соответствии со стандартами: > 750 циклов
• Долговечность по испытаниям: > 1000 циклов
• материал контакта: фосфористая бронза
• контактное покрытие: 50 микродюймов ( 1,27 мкм) слой золота на слое никеля толщиной 40 мкм
• сила контактного давления: 100 г на контакт
• сила разъединения: 50 Н для 60-х годов

Шов

• последовательность: 568A/B
• материал ножа: фосфорная бронза со слоем олова толщиной 100 мкм.
• Принимает проволочные/прядные провода: 22–26AWG / гарантия 20 циклов перезаделки
• корпус: огнестойкий пластик, соответствующий UL 94 V-0

Печатная плата

• материал: Ламинат FR4 толщиной 1,6 мм li>

Электрические параметры

• макс. значение тока: 1,5 А
• сопротивление изоляции: 500 МОм при 100 В постоянного тока
• сопротивление напряжению: 1000 В переменного тока Среднеквадратичное значение при 60 Гц в течение 60 с.
• Сопротивление контакта: 20 мОм.
• Сопротивление лезвия IDC: 2,5 мОм.
• li>

Источник питания PoE

• Тип:PoE, PoE+, PoE++ / IEEE 802.3bt (4PPoE)

Температурный диапазон

• хранение: эксплуатация
• -40oC до +70oC: от -10oC до +60oC

Влажность

• максимум: 93%

Размеры

• Длина, ширина, высота: 28,7 x 16,4 x 22,5 мм

Тип гарантии
