Панельная розетка UHF/UC1 50 Ом, тип О, паяная

Код: 17911393340
Как заказать
431 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №10683297
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 5

Приобретая «Панельная розетка UHF/UC1 50 Ом, тип О, паяная» данный товар из каталога «Части и компоненты» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

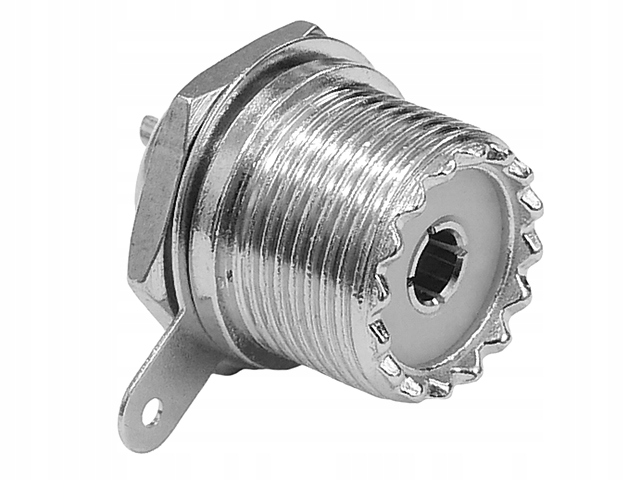

Коаксиальная панельная розетка UHF/UC1, 50 Ом, тип O, паяная

номер по каталогу: 68410

Описание элемента

UHF (UC1) — один из старейших стандартов разъемов, до сих пор используемых в радио- и аудио-видео технологиях. Разъем выполнен в виде экранированного варианта штекера типа «банан» (диаметр центрального контакта 4 мм). Разъемы УВЧ работают в диапазоне 0–300 МГц и не имеют постоянного импеданса. Чаще всего используются в радиолюбительских устройствах и антеннах.

Предлагаемый разъем представляет собой розетку для монтажа на плате (панели). Розетка состоит из трех элементов и имеет клеммы для пайки кабеля: центральный контакт в виде гильзы из медного сплава и заземляющий контакт в виде луженого «флажка».

Розетка предназначена для монтажа на плату (панель) толщиной до 3 мм. Розетка имеет резьбу 5/8" и гайку H18. Размеры разъема указаны на рисунке ниже:

Для передачи радиочастотных сигналов используются многие типы коаксиальных разъемов (радиочастоты – высокие частоты МГц-ГГц). Устройства и антенны TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi имеют разъемы, рассчитанные на работу в диапазонах частот от нескольких десятков МГц до нескольких десятков ГГц. Наиболее часто используемые разъемы представлены в таблице ниже - представлен внешний вид вилок и розеток данного типа, максимальная рабочая частота и примерные диаметры разъемов.

63,8

Розетка изготовлена ​​из никелированного цинкового сплава, центральный штифт – из медного сплава. Сопротивление розетки составляет 50 Ом.

Технические данные

  • Разъем: розетка UHF/UC1 50 Ом, панельного типа.
  • Материал: никелированный цинковый сплав, центральный контакт из медного сплава.
  • Сопротивление: 50 Ом.
  • Рабочая полоса пропускания: <300 МГц.
  • Резьба: 5/8"-24UNEF.
  • Гайка: шестигранная, 18,0 мм.
  • Максимальная толщина панели: около 3 мм.
  • Размеры (длина/диаметр в самом широком месте): около 23/18 мм.
  • Вес: 14 г.
