2-х секционный гидравлический комплект 40л/мин с плавающей секцией и задвижкой для TURA

КОД SCRAW-MET: [8495]

Содержимое набора:

• шариковый джойстик с 1 кнопкой [2814]
• 2 троса длиной 1,5 м [0202]
• 2-секционный гидрораспределитель для тросов, 40 л/мин - плавающая секция + защелка [1720]

Комплект идеально подходит для машин и устройств с гидравлическим приводом. Гарантирует эффективное управление двумя секциями фронтальных погрузчиков TUR (подъём рамы и наклон ковша).

Комплект имеет множество преимуществ >, которые влияют на динамичное, быстрое и безопасное управление машинами.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве. Он приспособлен для работы в: сельскохозяйственных машинах, тракторах, опрыскивателях, зубрах, циклопах, погрузчиках HDS, строительных машинах, погрузчиках, экскаваторах, подметальных машинах, промышленных машинах и других.

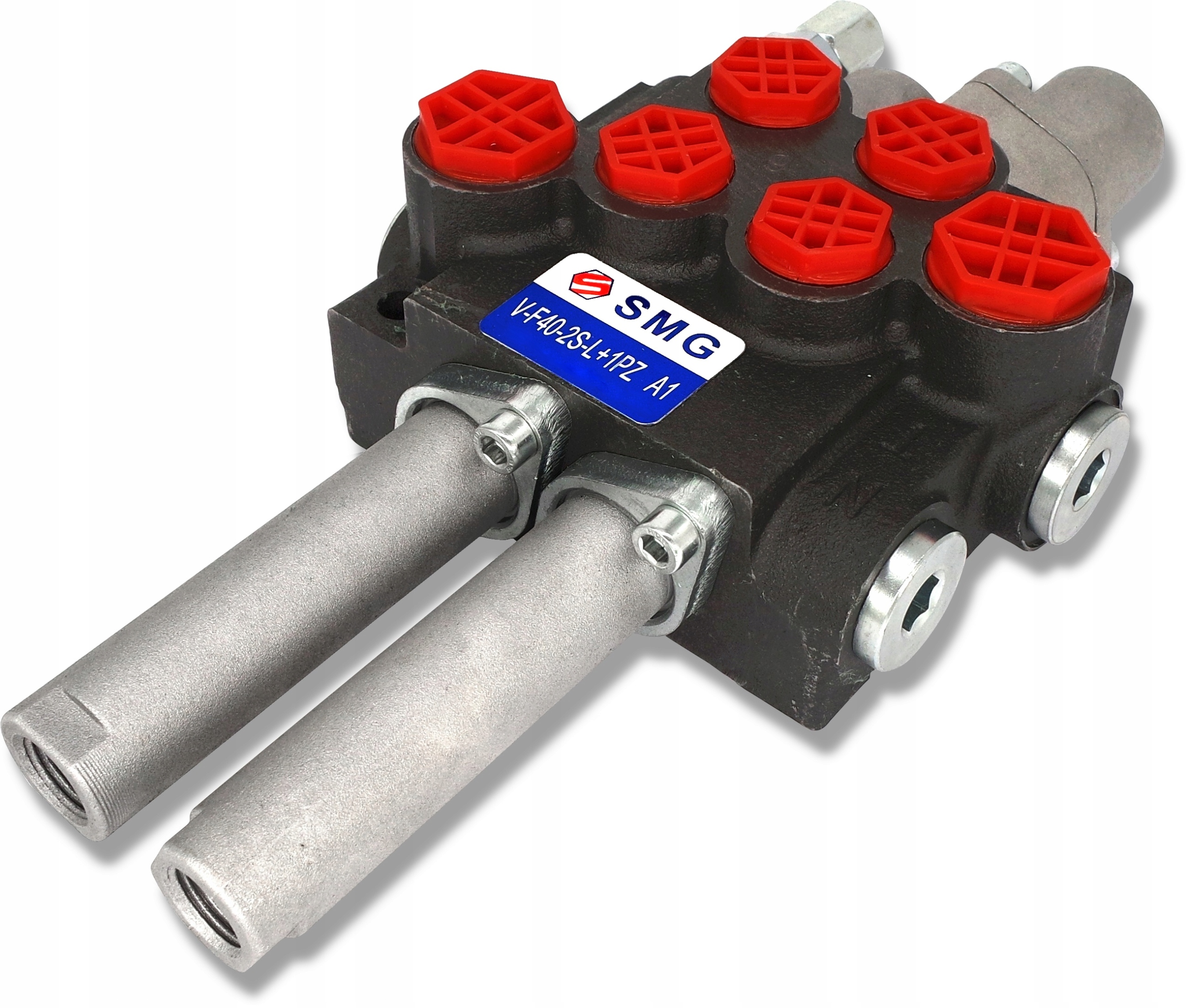

2-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ, 40Л, ДЛЯ ТРОСОВ + ПЛАВАЮЩАЯ СЕКЦИЯ С ЗАЩЕЛКОЙ В 1 СТОРОНУ (K16+8)

Производитель: SM-G (SKRAW MET GROUP)

Высококачественный, моноблочный распределитель с параллельной системой и плавающей (поглощающей) камерой.

Характеризуется компактной конструкцией, стабильной работой и высокой универсальность.

Позволяет управлять двумя приводами двойного действия или (после подключения одного из портов) одностороннего действия.

Возможно их последовательное соединение. к существующей системе (требуется нажимная гильза).

Управление из кабины с помощью тросов и джойстика.

!ВНИМАНИЕ! В данном распределителе секция с защелкой расположена только в одной секции с ПЛАВАЮЩЕЙ ФУНКЦИЕЙ

Распределитель универсальный, применяется в машинах различных типов, таких как:

• Циклопы
• Туры
• Погрузчики
• Плуги
• Вилочные погрузчики и многие другие

Ползунок трехпозиционный (1 - 0 - 2) с защелкой

• с защелкой, т.е. сам удерживает положение в рабочем положении< /li>
• Положение 0 нейтральное (джойстик установлен вертикально – трос провисает) шток привода стоит – масло уходит в перелив.
• Рабочее положение 1 (джойстик установлен по диагонали вперед) шток привода выдвинут .
• Рабочее положение 2 (джойстик установлен наклонно назад), шток поршня привода втягивается.

Трёхпозиционный ползун (1 - 0 - 2)

h2>

• сам возвращается в вертикальное положение на пружине
• Нейтральное положение 0 (джойстик установлен вертикально – трос ослаблен) шток поршня привода стоит - масло уходит в перелив.
• Рабочее положение 1 (джойстик установлен в наклонном положении вперед) шток поршня привода выдвигается.
• Рабочее положение 2 (джойстик установлен в наклонное положение назад) шток поршня привода втягивается.

Подключение:

• Электропитание (P) BSP 1/2''
• Назад (T) BSP 1/2"
• Секционный выход BSP 3/8"
• Подключение BSP 1/2"

Технические характеристики:

Расход масла: 0 - 40 л/мин

Максимальное рабочее давление: 250 бар

Допустимая температура окружающей среды: от -40℃ до +60℃

Допустимая температура масла: -15℃ до +80℃.

Оснащен предохранительным клапаном.

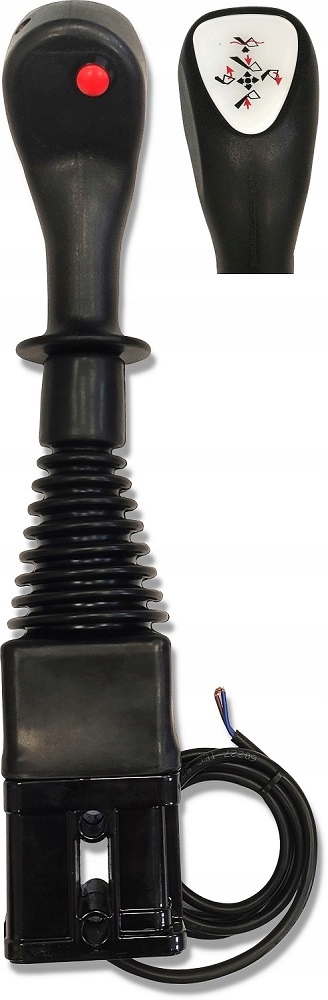

ДЖОЙСТИК С 1 КНОПКОЙ

Предназначен для механического управления подъемом рамы, наклоном ковша и захватом тюков или «крокодилом».

Надежный джойстик, обеспечивающий механическое управление трехходовые гидравлические клапаны управления TURA (погрузчик)с помощью двух тросов и одной кнопки.

Позволяет дистанционно управлять (из кабины) распределителями, расположенными вне кабины .

Применение:

Предназначается для управления TURA 1, 2, 3 в тракторах, таких как:

• URSUS
• ZETOR
• MF и производные.

Идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Приспособлен для работы в различных видах работ. машины, такие как: сельскохозяйственные машины, тракторы, опрыскиватели, зубры, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, промышленные машины и другие.

Простота установки.

Технические характеристики характеристики:

Рабочая температура: от -30°С / до +80°С

Материал:

• эргономичный, Ручка из закаленного пластика.
• Основа из алюминиевого сплава.

Джойстик оснащен предохранительным механизмом (2), который позволяет блокировать движения головки джойстика во избежание случайного включения:

Головка джойстика заблокирована

Головка джойстика разблокирована

Кабель для управления распределителем с шариком длиной 1,5 м

ПОЛЬСКИЙ продукт

СУПЕР ПРОЧНЫЙ

Кабель идеально подходит для управления гидрораспределителями, используемыми в машинах и устройствах с гидравлическим приводом, управляемых джойстиком/рычагом.

Его можно использовать в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в промышленности в широком смысле.

Окончание:
