2-х секционный гидравлический комплект 40л/мин с плавающей секцией и задвижкой для TURA

КОД SKRAW-MET: [9105]

Содержимое комплекта:

• Джойстик SM-G для шариков с 1 кнопкой [3928]
• 2 троса длиной 1 м [3933]
• гидравлический распределитель для тросов, 2 секции, 40л/мин - плавающая секция + защелка [1720]

Комплект идеально подходит для машин и устройств с гидравлическим приводом. Гарантирует эффективное управление двумя секциями в фронтальных погрузчиках TUR (подъём рамы и наклон лопаты).

Комплект имеет множество преимуществ, которые влияют на динамичное, быстрое и безопасное управление машиной.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве. Он приспособлен для работы в: сельскохозяйственных машинах, тракторах, опрыскивателях, зубрах, циклопах, погрузчиках HDS, строительных машинах, погрузчиках, экскаваторах, подметальных машинах, промышленных машинах и других.

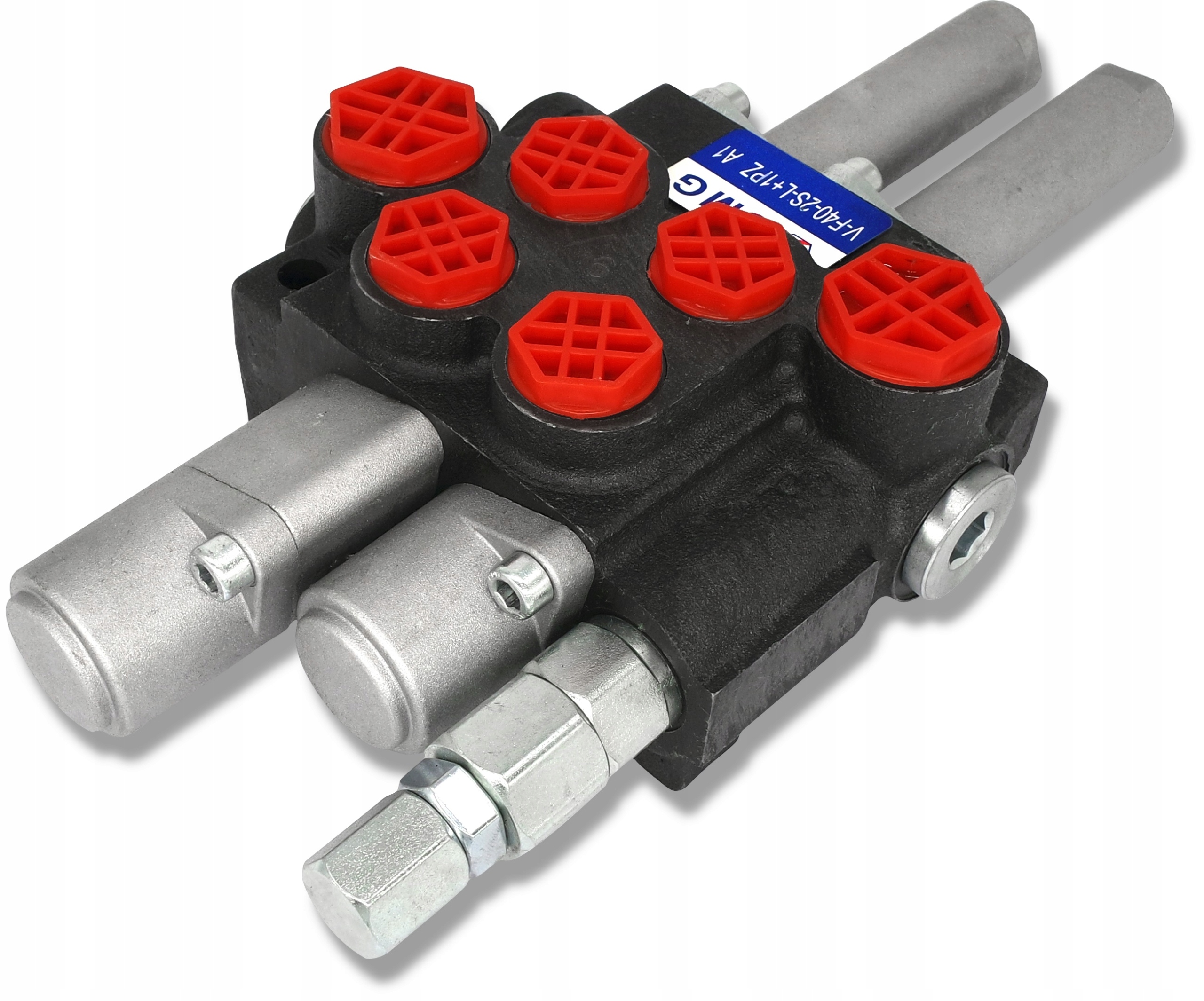

2-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ, 40Л, ДЛЯ ТРОСОВ + ПЛАВАЮЩАЯ СЕКЦИЯ С ОДНОСТОРОННЕЙ ЗАЩЕЛКОЙ (K16+8)

Производитель: SM-G (SKRAW MET GROUP)

Высококачественный, моноблочный распределитель с параллельной системой с плавающей (поглощающей) камерой.

Характеризуется компактной конструкцией, стабильной работой и высокой универсальностью.

Дает возможность управления двумя исполнительными устройствами двойного действия или (после заглушки одного из портов) одностороннего действия.

Возможно их последовательное подключение к существующей системе (напорный рукав) требуется).

Управление из кабины с помощью тросов и джойстика.

!ВНИМАНИЕ! В данном разделителе секция с защелкой располагается только в одной секции с ПЛАВАЮЩЕЙ ФУНКЦИЕЙ

Универсальный делитель применяется в различных типах машин таких как:

• Циклопы
• Повороты
• Погрузчики
• Плуги
• Вилочные погрузчики и многие другие

Подвижник трехпозиционный (1 - 0 - 2) с фиксатором

• с фиксатором, т.е. сам удерживает положение в рабочем положении
• Нейтральное положение 0 (джойстик установлен вертикально - трос провисает) шток привода стоит - масло уходит в перелив.
• Рабочее положение 1 (джойстик установлен наклонно к вперед) шток исполнительного механизма выдвигается.
• Рабочее положение 2 (джойстик установлен под наклоном назад) шток исполнительного механизма втягивается.

Подвижник трехпозиционный (1 - 0 - 2)

• пружина сама возвращается в вертикальное положение
• Нейтральное положение 0 (джойстик установлен вертикально - трос ослаблен) шток исполнительного механизма стоит - масло уходит в перелив.
• Рабочее положение 1 (джойстик установлен в наклонном вперед положении), шток поршня привода выдвигается.
• Рабочее положение 2 (джойстик установлен в диагональном положении назад), шток поршня привода втягивается.

Подключение:

• Питание (P) БСП 1/2"
• Обратка (T) БСП 1/2"
• Вывод на секции БСП 3/8"
• Подключение БСП 1/2"

Технические характеристики:

Поток масла: 0–40 л/мин

Максимальное рабочее давление: 250 бар

Допустимая температура окружающей среды: от -40℃ до +60℃

Допустимая температура масла: -15℃ до +80℃

Оснащен предохранительным клапаном.

ДЖОЙСТИК С 1 КНОПКОЙ

ПРОИЗВОДИТЕЛЬ: SM-G (SKRAW-MET GROUP)

Адаптирован для механического управления подъемом рамы, наклоном тюка и захватом тюка или крокодилом.

Надежный джойстикобеспечивает механическое управление трехходовыми гидрораспределителями TURA (погрузчик) с помощью двух кабели и одна кнопка.

Позволяет дистанционно управлять (из кабины) распределителями, расположенными вне кабины.

Применение:

Предназначается для управления TURA 1, 2, 3 в таких тракторах, как:

• URSUS
• ZETOR
• MF и производные.

Идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Он адаптирован для работы в различных типах машин, таких как: сельскохозяйственные машины, тракторы, опрыскиватели, зубры, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, промышленные машины и другие.

Простота в эксплуатации. установить.

Технические характеристики:

Рабочая температура: от -30°C / до +80°C

Материал:

• эргономичный, закаленный пластик ручка
• Основа из алюминиевого сплава

Джойстик имеет предохранительный механизм (2), который позволяет блокировать движения головки джойстика во избежание случайного включения:

Головка джойстика заблокирована

Головка джойстика разблокирована

Кабель для управления распределителем шариков длиной 1 м

Производитель: SM-G (Skraw-Met Group)

Кабель идеально подходит для управления гидрораспределителями, используемыми в машинах и устройствах с гидравлическим приводом, управляемых джойстиком/рычагом.

Его можно использовать в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в промышленности в широком смысле.

Концовки:
