3-х секционный гидравлический комплект 80л/мин с плавающей секцией и защелкой для TURA

Производитель: SM-G (SKRAW MET GROUP)

КОД SKRAW MET: [8476]

Содержимое набора:

• 2x веревка o длина 2м [0203]
• 2-х секционный гидрораспределитель на тросах, 80л/мин - плавающая секция + защелка [1724]
• Клапан электромагнитный-делитель 6/2 12В 90л/мин [1962]

Комплект идеально подходит для машин и устройств с гидравлическим приводом. Гарантирует эффективное управление двумя секциями в фронтальных погрузчиках TUR (подъём рамы и наклон ковша) и одной дополнительной секцией после нажатия кнопки.

Комплект имеет множество преимуществ, которые влияют на динамичное, быстрое и безопасное управление машиной.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве. Он приспособлен для работы в: сельскохозяйственных машинах, тракторах, опрыскивателях, зубрах, циклопах, погрузчиках HDS, строительных машинах, погрузчиках, экскаваторах, подметальных машинах, промышленных машинах и других.

2-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ 80Л ДЛЯ ТРОСОВ + ПЛАВАЮЩАЯ СЕКЦИЯ С ЗАЩЕЛКОЙ В 1 СТОРОНУ (K16+8)

Производитель: SM-G (SKRAW MET GROUP)

Высококачественный, моноблочный распределитель с параллельным расположением и плавающей (поглощающей) камерой. Характеризуется компактной конструкцией, стабильной работой и высокой универсальностью.

Допускает управление из кабины (с помощью тросов и джойстика) с помощью двух исполнительных механизмов двойного действия. или (после затыкания одного из портов) одностороннее действие.

Возможно последовательное подключение к существующей системе (требуется нажимная гильза).

Благодаря защелке с защелкой распределитель идеально подходит для машин и устройств, где нет необходимости постоянно держать руку на джойстике.

Распределитель (высокого качества) моноблочный с параллельной системой с плавающей (поглощающей) камерой.

! ВНИМАНИЕ! В данном коллекторе секция с защелкой располагается только в одной секции с ПЛАВАЮЩЕЙ ФУНКЦИЕЙ

Применение:

Коллектор идеально подходит для машин и устройств с гидравлическим приводом .

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Универсальный распределитель, применяется в различных типах машин, таких как:

• Циклопы
• Повороты
• Погрузчики
• Плуги
• Вилочные погрузчики и многие другие

Ползунок трехпозиционный (1 - 0 - 2) с защелкой

• с защелкой, т.е. сам удерживает положение в рабочем положении< /li>
• Положение 0 нейтральное (джойстик установлен вертикально – трос провисает) шток привода стоит – масло уходит в перелив.
• Рабочее положение 1 (джойстик установлен по диагонали вперед) шток привода выдвинут .
• Рабочее положение 2 (джойстик установлен наклонно назад), шток поршня привода втягивается.

Трёхпозиционный ползун (1 - 0 - 2)

h2>

• сам возвращается в вертикальное положение на пружине
• Нейтральное положение 0 (джойстик установлен вертикально – трос ослаблен) шток поршня привода стоит - масло уходит в перелив.
• Рабочее положение 1 (джойстик установлен в наклонном положении вперед) шток поршня привода выдвигается.
• Рабочее положение 2 (джойстик установлен в наклонное положение назад) шток поршня привода втягивается.

Подключение:

• Источник питания (P) BSP 3/4''
• Назад (T) BSP 3/4"
• Секционный выход BSP 1/2"
• Подключение BSP 3/4"

Технические характеристики:

Расход масла: 0 - 80 л/мин

Максимальное рабочее давление: 300 бар

Допустимая температура окружающей среды: от -40℃ до +60℃

Допустимая температура масла: -15℃ до +80℃.

Оснащен предохранительным клапаном.

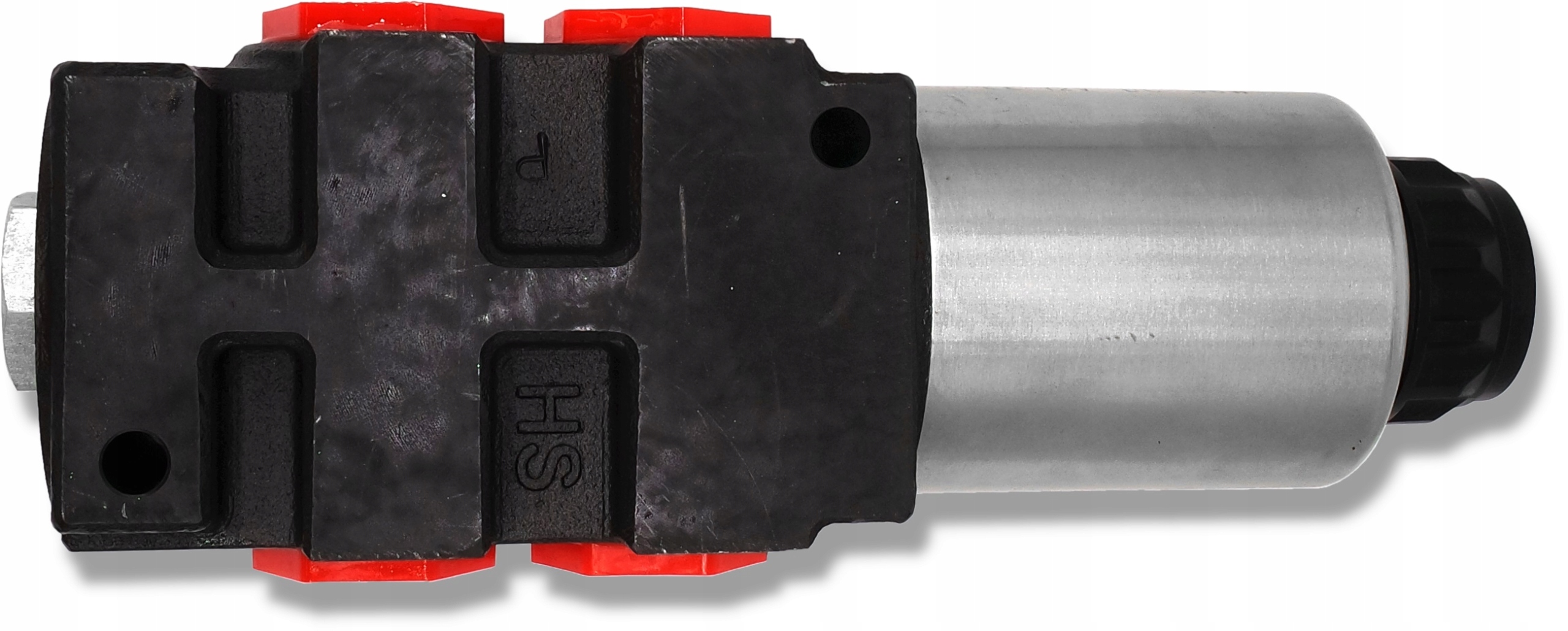

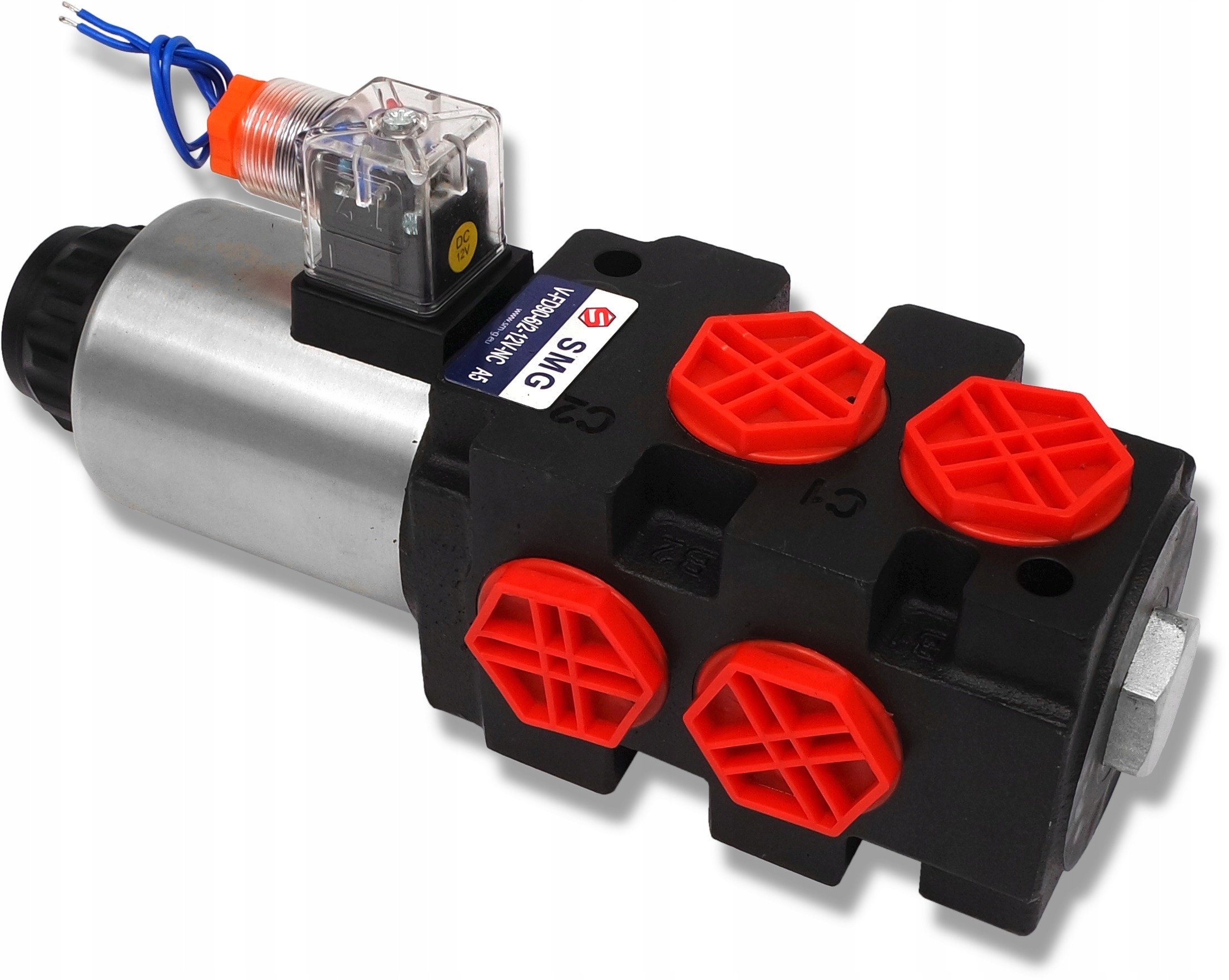

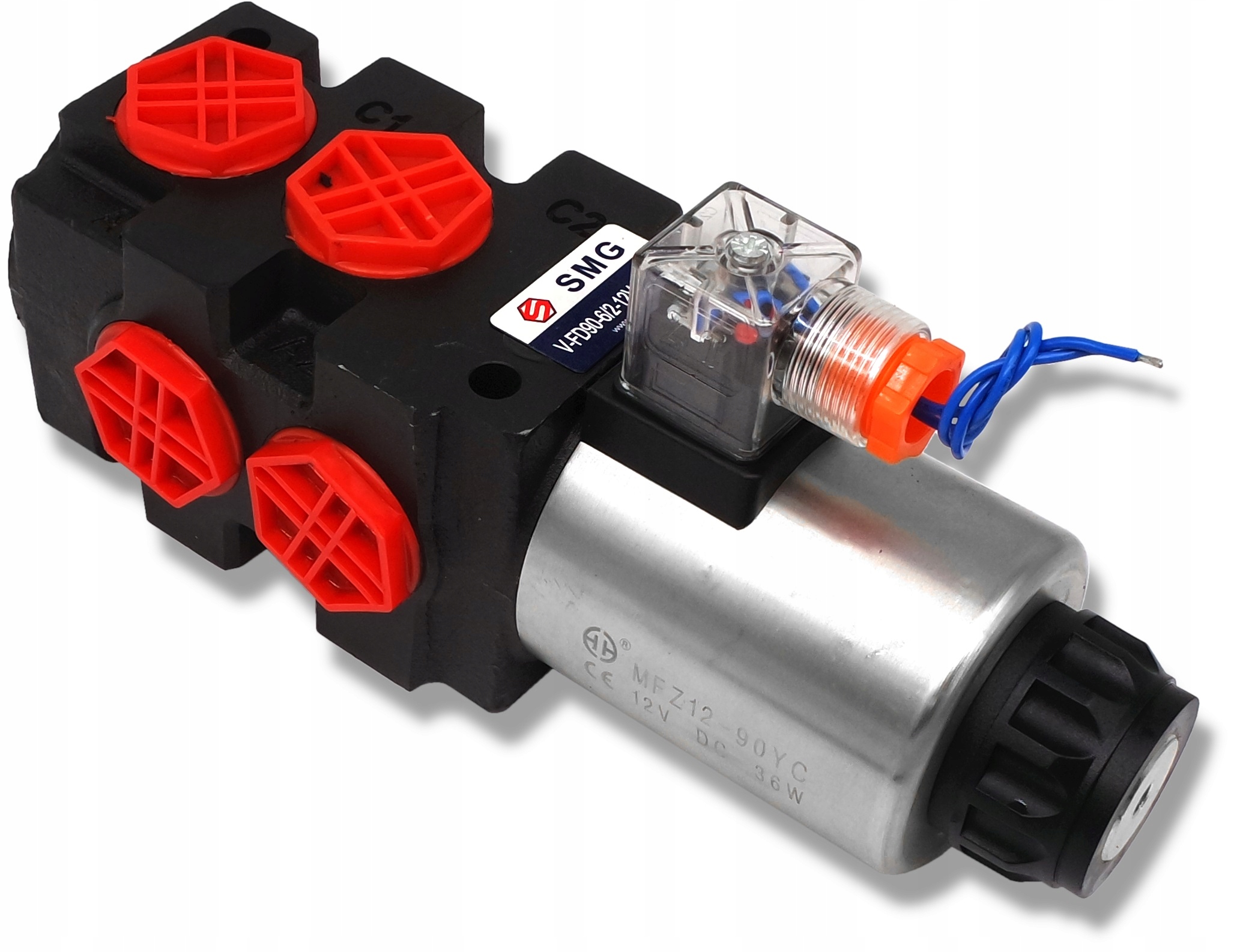

Клапан электромагнитный 6/2 12В 90 л/мин с заглушкой

Производитель: SM-G (SKRAW MET GROUP)

Этот электромагнитный клапан является идеальным решением при гидрораспределителе используется (для управления исполнительным механизмом) у нас не будет дополнительной секции для управления следующим исполнительным механизмом.

Используется в гидроуправлении, чаще всего с 2-х секционным распределителем, как 3-х секционный, напр. захват, крокодил и т. д.

В один блок можно последовательно соединить до 3-х клапанов с помощью фланцев.

Высококачественный соленоид клапан, отличающийся компактной конструкцией, стабильной работой и высокой универсальностью.

Приложение:

Распределитель идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

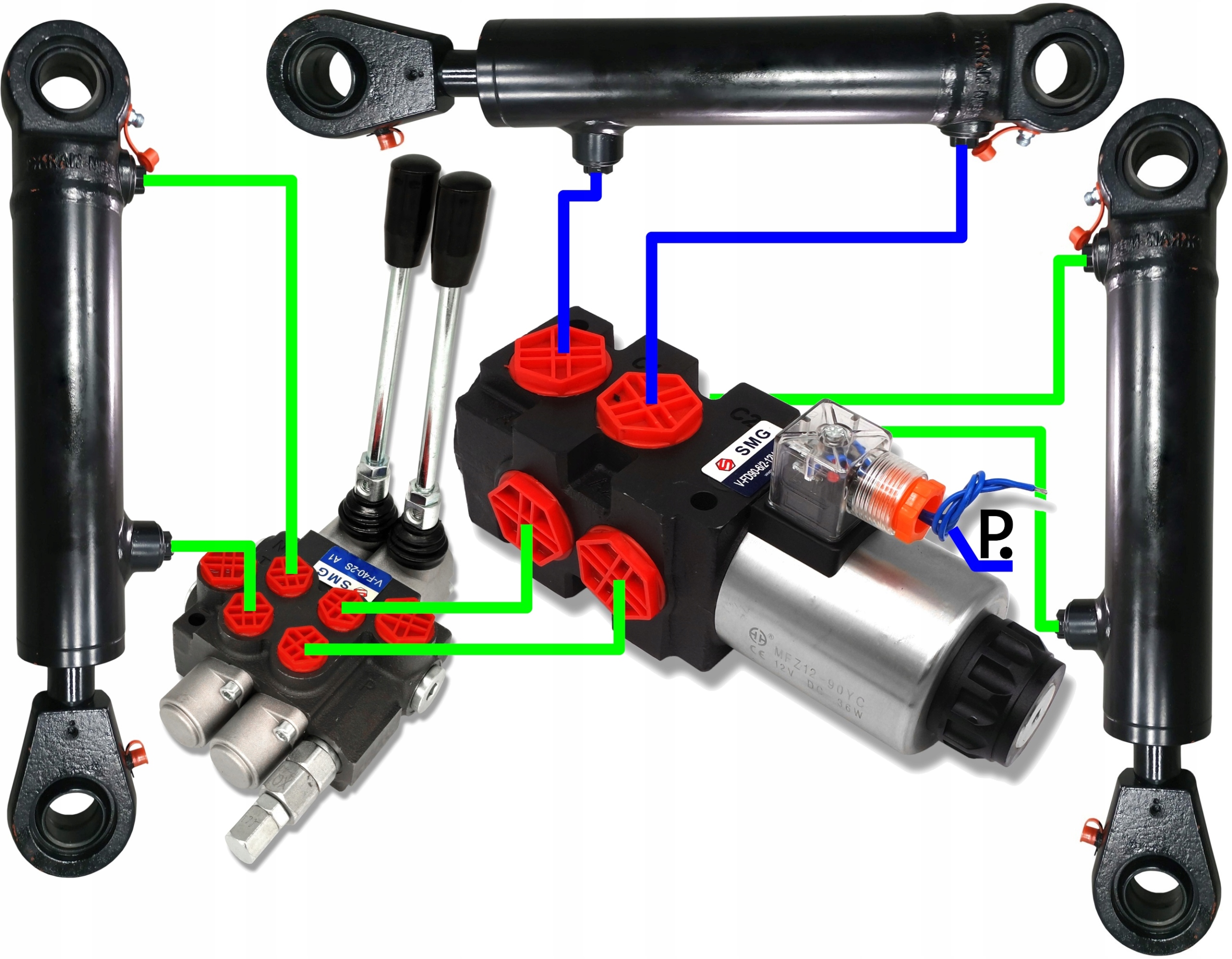

Пример использования электромагнитного клапана: два гидроцилиндра двойного действия, управляемые одной секцией в распределителе.

Благодаря этому (с помощью электрического импульса, вызываемого кнопкой), мы можем управлять двумя независимыми приводами двойного действия.

Эта кнопка обычно расположена на элементе управленият.е. рычаг или джойстик.

Учитывайте, что он не позволяет управлять двумя исполнительными механизмами одновременно.

Технические данные:

• Резьба (BSP): 3/4"
• Максимальный поток масла: 90 л/мин
• Напряжение: 12 В
• Максимальное рабочее давление: 315 бар

Допустимая температура окружающей среды: От -40 ℃ до + 60 ℃

Допустимая температура масла: от -15 ℃ до +80 ℃

ПОДКЛЮЧЕНИЕ:

A1 - A2 ПОДАЧА ПИТАНИЯ/ОБРАТ (независимо от того, будет ли A1 или A2 обраткой или питанием)

B1 - B2 - C1 - C2 ВЫХОДЫ ДЛЯ ПРИЕМНИКОВ (например, ПРИВОДОВ)

Кабель для управления распределителем с шариком длиной 2 метра

ПОЛЬСКИЙ продукт

СУПЕР ПРОЧНЫЙ

Кабель идеально подходит для управления гидрораспределителями, используемыми в машинах и устройствах с гидравлическим приводом, управляемых джойстиком/рычагом.

Он может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в широком смысле промышленности.

Концы:

• Конец кабеля со стороны джойстика закончился шариком диаметром 14 мм
• Конец троса со стороны распределителя, резьба корпуса троса М16х1,5, резьба ползуна М6х1,6
