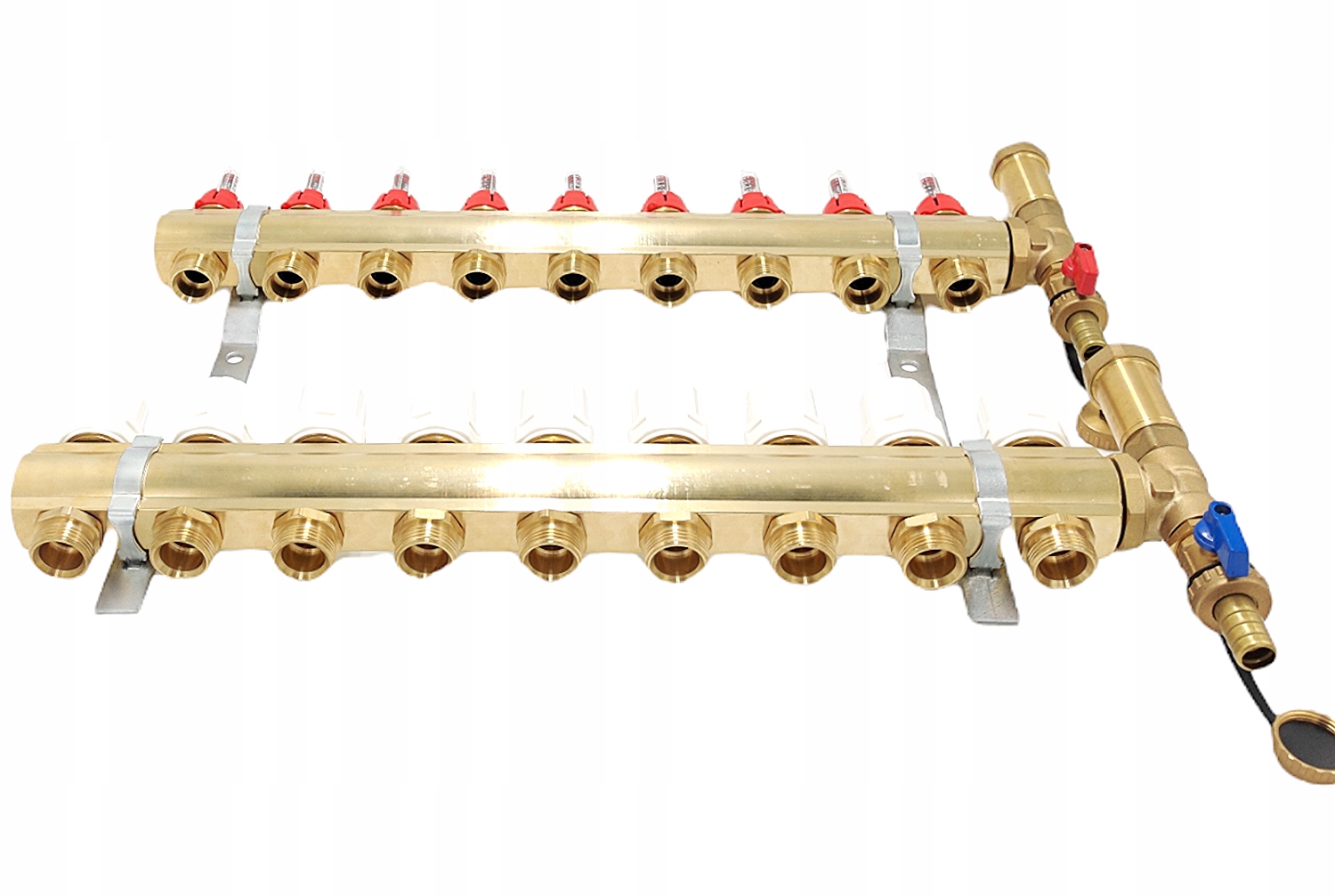

Распределитель теплого пола на 9 контуров

ТЕХНИЧЕСКИЕ ДАННЫЕ:

Применение:Разделение секций теплого пола на отдельные контуры.

Рабочая температура : до 60°C

Рабочее давление: до 6 бар

Ширина: 490 мм

Материал:

• Брус - латунь
• Вентиляционно-сливная группа< /b > - латунь
• Рукоятка-распределитель - Хромированная сталь

В представленном комплекте нет евроконусов, они доступны в цвете еще один аукцион.

В комплект поставки входят:

2x вентиляционно-сливной блок с автоматическим воздухоотводчиком и стопорной гайкой

Применение:

Распределитель теплого пола – это устройство, используемое в системах напольного отопления для контроля и регулирования подачи горячей воды или теплоносителя на отдельные участки пола. Система подогрева пола – это исключительно удобный и эффективный способ обогрева помещений, при котором тепло равномерно отводится от пола, что создает приятный тепловой режим.

Теплый пол в настоящее время является доминирующей системой отопления в современном строительстве. Благодаря использованию низкотемпературной оборотной воды данная система прекрасно работает как с низкотемпературными тепловыми насосами, так и с газовыми конденсационными котлами. Стоит отметить, что хотя теплый пол прекрасно совместим с вышеперечисленными источниками тепла, его также можно эффективно использовать в сочетании с другими типами отопительных устройств, например, с питательными котлами, работающими на эко-горошке, пеллетах или масле. .

В случае использования устройств с более высокой температурой подачи возникает необходимость в установке дополнительного смесительного клапана, который имеет решающее значение для регулирования подачи очень горячей воды, предотвращая чрезмерный нагрев ответственных труб. для распределения тепла в системе пола. Стоит подчеркнуть, что метод теплого пола основан на излучении тепла, что позволяет исключить многие неудобства, характерные для конвекционного отопления с использованием традиционных радиаторов.

Трубы из таких материалов, как PE-RT с антидиффузионным покрытием. или трубы AL-PEX. Ключевым элементом, обеспечивающим эффективное распределение тепла по отдельным помещениям, является представленный распределитель. Благодаря его функциональности можно точно направить количество тепла в отдельные зоны, что приводит к достижению желаемой температуры в каждой комнате.

Структура дистрибьютора:

Латунная балка с профилем С7, используемая в коллекторах напольного отопления, отличается долговечностью и прочностью благодаря латунной конструкции. Имеет форму с двумя выпуклыми внешними краями, что гарантирует устойчивость конструкции. Балка распределяет горячую воду по отдельным контурам отопления, обеспечивая равномерное распределение тепла. Его конструкция позволяет гибко регулировать систему отопления, а точно спроектированные отверстия гарантируют эффективное распределение тепла по помещению.

Ротаметр, также называемый регулятором расхода теплого пола, используется на распределительной балке подачи. Ротаметры используются для точного регулирования контуров теплого пола. Вопреки внешнему виду, правильное регулирование потоков и эксплуатация нашего теплого пола – трудоемкая задача. Чтобы наша установка работала эффективно, необходимо правильно регулировать потоки. Сначала откручиваем терморегулирующие клапаны на обратной балке, а затем ротаметр, сняв красный фиксатор, позволяет увеличить или уменьшить расход воды. Процесс регулирования включает уменьшение расхода в более коротких контурах (с меньшим сопротивлением потоку) и увеличение расхода в более длинных контурах (с более высоким сопротивлением). Расходомер имеет диапазон от 0 до 5 л/мин, но опыт показывает, что этот диапазон имеет значительный запас, ведь достигаемые значения в наших установках составляют примерно 1 - 1,5 л/мин.

Вставка, также известная как термостатический клапан для теплого пола, используется на обратной распределительной балке. Этот клапан используется для ручного закрытия потока на данном участке. Вместо ручки также можно установить термоэлектронный привод, который в зависимости от используемых решений будет автоматически отключать нагрев в заданном контуре на основании термостата или с помощью вашего смартфона. Ручки на возвратной балке не используются для регулирования потока, поэтому регулировку следует производить при полностью открытых ручках. Почему это происходит? Хотя теоретически можно попытаться регулировать расход поворотом клапана на обратной балке, в случае ремонта, поломки или установки привода все настройки придется производить с нуля.

Стальной держатель для коллектора – это прочный и точно изготовленный элемент, используемый для крепления и устойчивого крепления коллектора в системе теплого пола. Благодаря своей конструкции он обеспечивает не только безопасную установку, но и точную адаптацию к конкретной модели коллектора. Эти ручки часто совместимы с другими элементами монтажа, что облегчает процесс установки, а также обеспечивает эстетичный внешний вид и долговечность. В результате стальная ручка эффективно удерживает распределитель в правильном положении, что обеспечивает правильную работу системы теплого пола.

Вентиляционно-сливной узел в коллекторах напольного отопления и его использование дает многочисленные преимущества по сравнению с установками без этого элемента.

Эффективное удаление воздуха: использование вентиляционно-сливного узла позволяет эффективно удалять скопившийся воздух из установки. Воздух в системе подогрева пола может негативно повлиять на эффективность и равномерность распределения тепла, поэтому важно эффективно удалять его.

Минимизация сбоев и разрывов контуров: Удаление воздуха улучшает работу всей системы, снижая риск так называемого «мертвые» или нефункционирующие контуры, в которых тепло не распределяется эффективно.

Повышенная эффективность: работа без воздуха позволяет эффективно передавать тепло от теплоносителя к полу, что приводит к повышению эффективности всей системы. системы отопления.

Предотвращение коррозии: Удаление воздуха из установки снижает риск коррозии и образования отложений внутри труб, что может повлиять на долговечность системы и ее эффективность.

Повышение комфорта: равномерное распределение тепла в установке, достигнутое за счет вентиляции и дренажа, способствует повышению общего теплового комфорта в помещениях.
