2-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ 40Л/МИН

С АЛЬТЕРНАТИВНЫМ УПРАВЛЕНИЕМ

В КОМПЛЕКТЕ 2М И ТЯЖЕК ДЖОЙСТИК С 1 КНОПКОЙ

Производство:

• Дистрибьютор: Бадестность, условное обозначение: 1.10.34.020
• Звенья: Гидролидер, обозначение: 1.20.00.003.1
• Джойстик: Индемар, обозначение: 1.15.00.001
• li>

Применение:

Комплект подходит для различных типов машин, таких как: сельскохозяйственные, плодоводческие, лесные, строительные, промышленные машины, тракторы, опрыскиватели, топоры, циклопы, погрузчики HDS, погрузчики, экскаваторы, подметальные машины и другие устройства с гидравлическим управлением.

Применяется везде, где из соображений безопасности, лучшего комфорта управления и необходимости поддержания чистоты требуется необходимо установить трамблер вне салона. В кабине остается только блок управления (в данном случае тросы и джойстик).

Рычаги, расположенные непосредственно рядом с распределителем, обеспечивают альтернативное управление гидросистемой. Это решение позволяет управлять одним и тем же распределителем из двух разных мест машины.

2-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ

Технические данные:

• Рекомендуемый расход масла в системе: 0–40 л/мин.
• Максимальное давление подачи: 250 бар< /li> li>
• Максимальное обратное давление: 50 бар
• Максимальное давление на секциях: 300 бар
• Давление открытия перепускного клапана увеличивается пропорционально увеличению расхода :

  180 бар при 10 л/мин

  190 бар при 20 л/мин

  200 бар при 30 л/мин

  210 бар при 40 л/мин

  Наборы для точного измерения давления можно найти в разделе Манометры - измерительные комплекты

• Возможность саморегулировки, полный оборот клапана меняется на 30 бар

Присоединение:

• Гнездовая резьба. в корпусе: подача: 1/2"; возврат: 1/2 дюйма; секции: 3/8''

Тип и температура масла:

• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: от -15 C до +80 C.
• Более жидкое высококачественное масло: LOTOS AGROL BOXOL 26.
• Более густое высококачественное масло: FUCHS. АГРОФАРМ HYDRATEC HVI 46

Управление и принцип работы:

• Пример управления: односторонние или двусторонние цилиндры, а также гидромоторы в обоих направлениях.
• 3-положение ползунков (1 - 0 - 2), на пружине, т.е. после отпускания рычага они возвращаются в нейтральное положение самостоятельно.
• В нейтральном положении масло свободно поступает в обратка, насос разгружен.
• Возможность последовательного подключения к существующей системе (требуется напорный рукав).

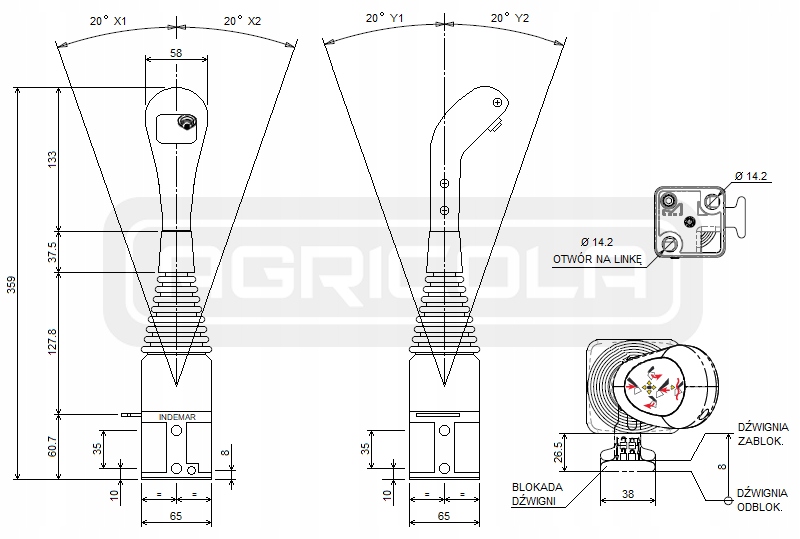

СЕКЦИИ УПРАВЛЕНИЯ ДЖОЙСТИКОМ РАСПРЕДЕЛИТЕЛЯ

↵

Технические данные:

• Система подключения джойстика с кабелями: шарики.
• Материал корпуса: прочный пластик.
• Управление первой секцией: перемещение ручки влево-вправо.
• Управление второй секцией: перемещение ручки вперед-назад.
• Количество электрических кнопок: 1< /li>
• Блокировка движения рычага: ДА

КАБЕЛИ СОЕДИНЯЮЩИЕ ДЖОЙСТИК С РАСПРЕДЕЛИТЕЛЕМ

• Длина кабеля управления: 2000 мм
• Наружный материал кабеля: пластик
• Материал наконечников и концов кабеля: оцинкованная сталь
