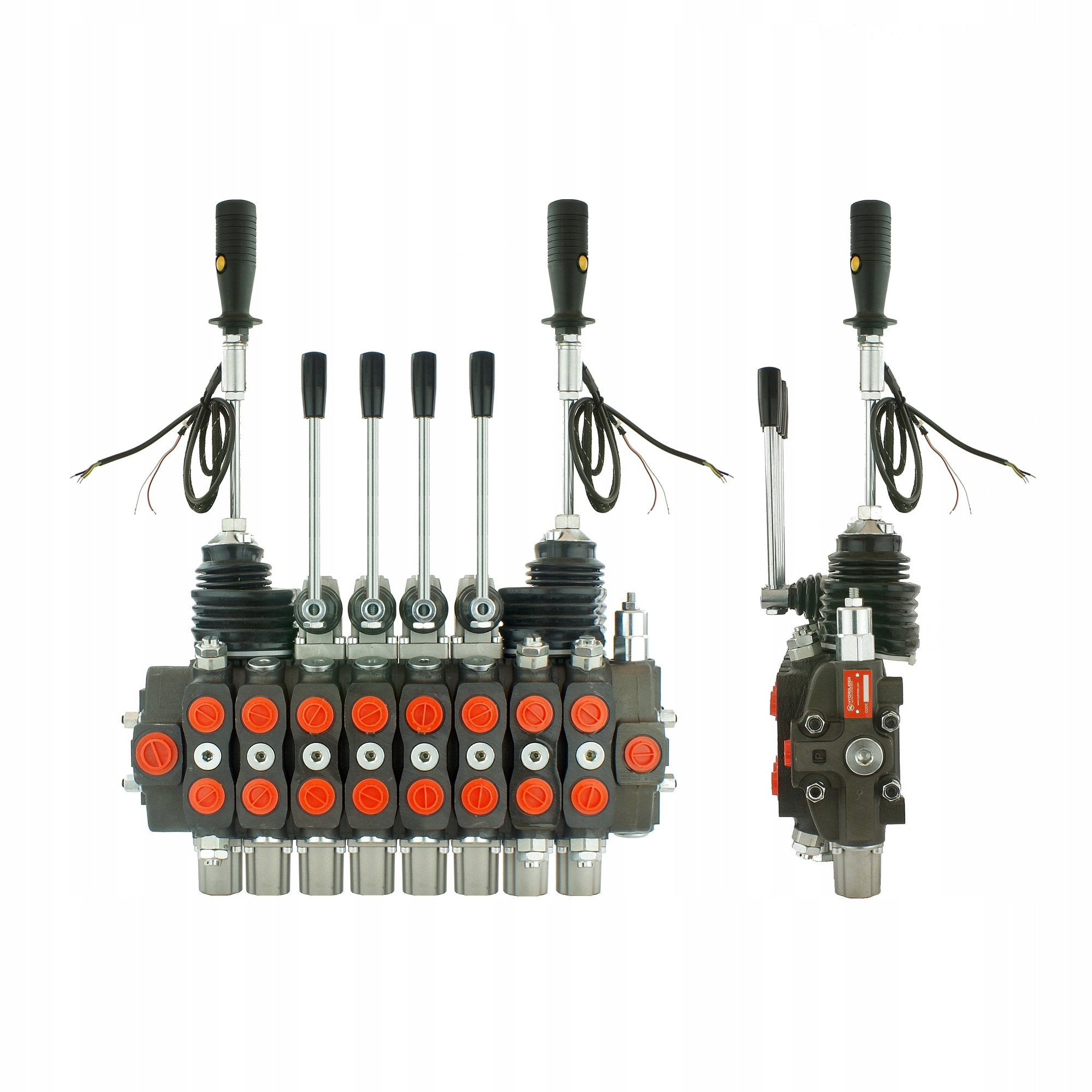

8-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ

Производство:

Оригинальный продукт марки Hydrolider, условное обозначение: 1.10.56.084.9.1

Технические данные:

• Количество рабочих секций: 8
• Количество электрических кнопок в джойстиках: 3 + 3
• Максимальный поток масла: 90 л/мин
• Установка главного предохранительного клапана: 20 МПа
• Перегрузочные/ударные клапаны: 1-я, 2-я и 8-я секции
• Внутренняя резьба подачи и секции: BSP 1/2"
• Внутренняя резьба возврата: BSP 3/4"

Применение:

• Рекомендуется для управления: лесозаготовительной машиной, лесозаготовительным прицепом, краном, сельскохозяйственной, строительной и садовой техникой.
• Применяется, в частности, в машинах производства Waryński, Hydro-Fast, More Maskiner, Palms, BMF, Kellfri.

Конструкция:

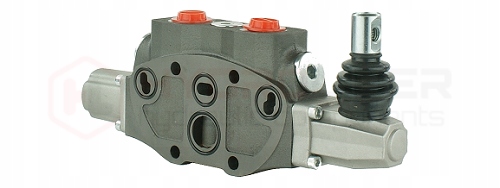

Распределитель спроектирован по модульной системе, в которой каждая секция является отдельным элементом. Такое решение обеспечивает индивидуальное управление каждой секцией, ее настройку, замену, регенерацию или ремонт без необходимости замены всего распределителя.

Слева левый и правый джойстик с двумя кнопками, расположенными вверху рукоятки, и одной кнопкой, расположенной сбоку рукоятки.

Работа и принцип работы:

Распределитель имеет открытую схему, когда мы не контролируем ни одну секцию, масло свободно поступает через распределитель в обратный канал (Т).

Все рычаги и джойстики установлены на пружине и автоматически возвращаются в среднее положение.

Все секции приспособлены для управления двухсторонними или односторонними исполнительными механизмами и двигателями в одном или двух режимах. направлениях.

Секции 1, 2 и 8 закреплены перегрузочными клапанами, предназначенными для управления стрелами кранов, вращателей, грейферов и других устройств, где требуется контроль давления и массы груза.
