8-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ

Производство:

Оригинальный продукт марки Hydrolider, условное обозначение: 1.10.56.084.8.1

Технические данные:

• Количество рабочих секций: 8
• Количество электрических кнопок на джойстиках: 3+2
• Максимальный расход масла: 90 л/мин
• Установка главного предохранительного клапана: 20 МПа
• Перегрузочные/ударные клапаны: 1, 2 и 8 секций
• Подача и секция внутренняя резьба: BSP 1/2"
• Внутренняя обратная резьба: BSP 3/4"

Применение:

• Рекомендуется для управления: лесозаготовительной машиной, лесозаготовительным прицепом, краном, сельскохозяйственной, строительной и садовой техникой.
• Применяется, в частности, в машинах производства Waryński, Hydro-Fast, More Maskiner, Palms, BMF, Kellfri

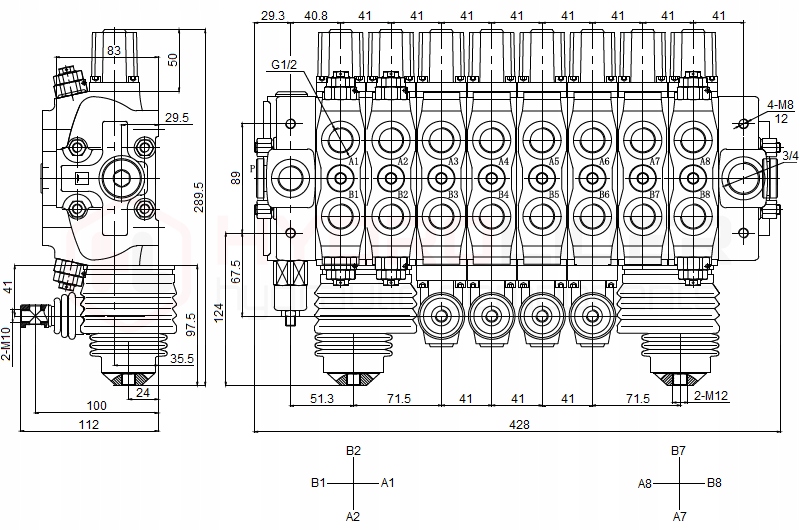

Конструкция:

Распределитель спроектирован по модульной системе, в которой каждая секция является отдельным элементом. Такое решение обеспечивает индивидуальное управление каждой секцией, ее настройку, замену, регенерацию или ремонт без необходимости замены всего распределителя.

Левый рычаг-джойстик с двумя кнопками расположен в верхней части рукоятки. Правый рычаг джойстика с двумя кнопками, расположенными вверху ручки, и одной кнопкой, расположенной сбоку ручки.

Работа и принцип действия:

Распределитель с разомкнутой цепью, при этом мы не управляем ни одной секцией, масло свободно поступает через распределитель в обратный канал (Т).

Все рычаги и джойстики установлены на пружине и автоматически возвращаются в среднее положение.

Все секции приспособлены для управления электроприводами двусторонними или односторонними и двигателями в одном или двух направлениях.

Секции 1, 2 и 8 защищены перегрузочными клапанами, предназначенными для управления стрелами кранов. , ротаторы, грейферы и другие устройства, где требуется контроль давления и веса груза.
