Расширитель контактов GPIO I2C и драйвер светодиода — AW9523 — STEMMA AT/Qwiic — Adafruit 4886

Расширитель контактов GPIO идрайвер светодиода. Оснащенный микросхемой AW9523, он обеспечивает до 16 дополнительных входов/выходовGPIO. Он использует шину I2C для связи с подключенными компонентами. Позволяет подключить до четырех расширителей, благодаря наличию четырех адресов I2C. Он позволяет управлять светодиодами в диапазоне 256-ступенчатого линейного затемнения. Питание осуществляется напряжением от 2,5 В до 5,5 В.

Описание контактов

Модуль имеет контакты в виде контактных площадок, к которым следует прикрепить входящие в комплект разъемы золотые. Как вариант, элемент также оснащен разъемами STEMMA QT/Qwiic, которые позволяют удобно подключить модуль к плате контроллера – без необходимости дополнительной пайки.

• VIN - контакт питания
• GND - системное заземление
• SCL - логический контакт, часы линия интерфейса I2C li>
• SDA - логический вывод, линия данных интерфейса I2C
• STEMMA QT /Qwiic – разъем подключения
• GPIO 0 – GPIO 15 – контакты ввода/вывода
• INT - вывод прерывания, предупреждение об изменении входного значения li>
• RST- сброс вывода
• Перемычка A0иA1 - перемычки, настраивающие адрес интерфейса связи
/ul>

Технические характеристики модуля

• Устройство: AW9523
• Тип модуля: расширитель контактов и драйвер светодиода
• Количество входов/выходов: 16
• li>
• Линейное затемнение светодиодов: 256 шагов в режиме управления.
• Конфигурация GPIO: независимая, свободно настраиваемая.
• Интерфейс связи: I2C (адрес выбран). с помощью перемычки AD1/AD0)
• Адрес интерфейса I2C:
• по умолчанию: 0x58
• альтернативный вариант: 0x59, 0x5A, 0x5B
• SDA , SCL, SHDN и все GPIO могут принимать логический вход 1,8 В.
• Защита от электростатического разряда: ± 4000 В HBM (стандарт MIL-STD-883H, метод 3015.8).
• Источник питания: от 2,5 В до 5. 0,5 В
• Распиновка:
• Площадки для пайки
• Разъемы STEMMA QT/Qwiic
• Размеры: 38 x 17,8 x 4,5 мм
• Вес: 2,5 г.

Содержимое комплекта.

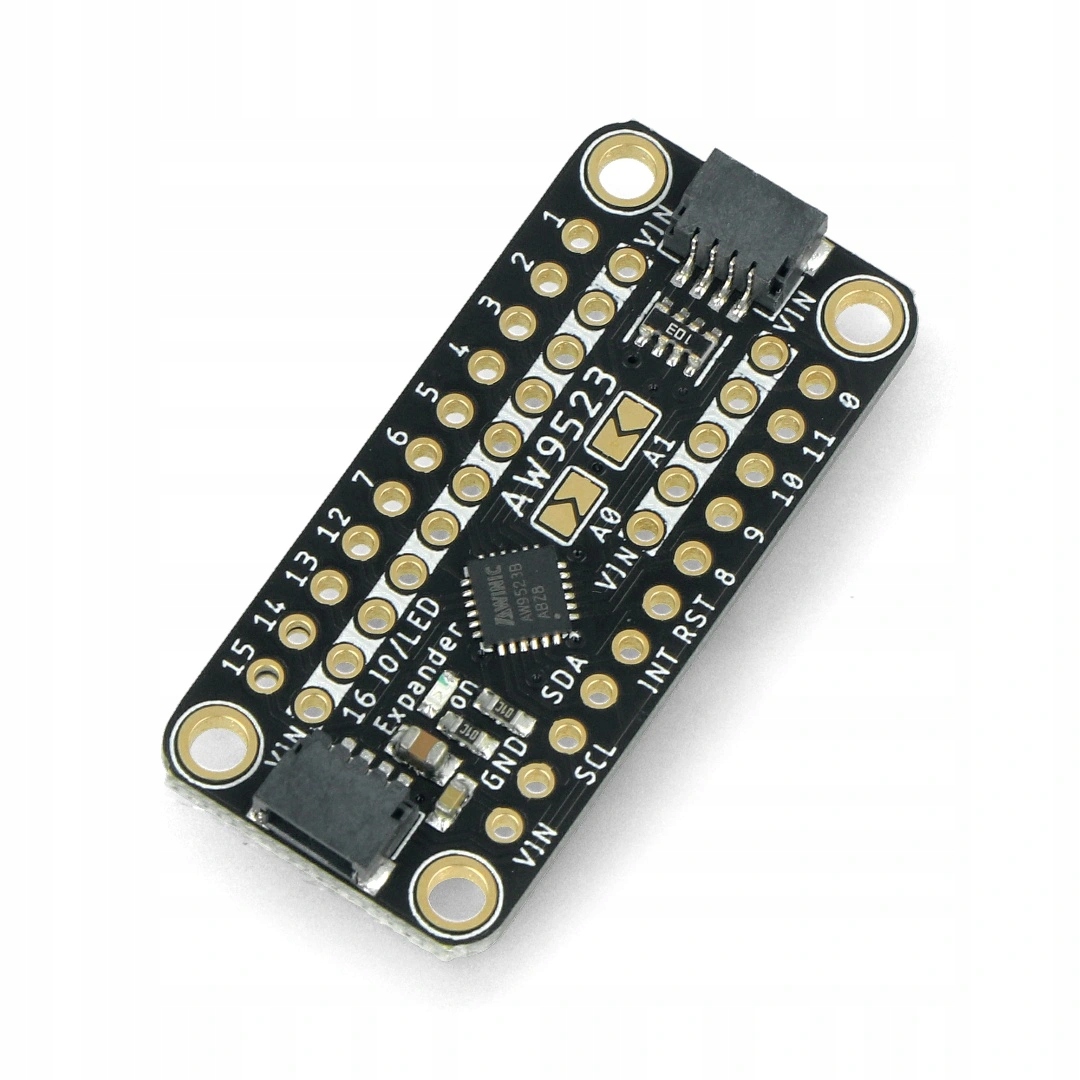

• AW9523 Модуль расширения и драйвера светодиодов.
• Разъемы Goldpin - Шаг 2,54 мм
