Розсувна пила, система захисту рук Hand Guard Standard

Форматная пила с системой защиты рук Hand Guard Standard

Altendorf, Hand Guard, ID: 76592

Система защиты рук Hand Guard – глобальная инновация 2021 года.

Первая и единственная в мире такая система, которая защищает здоровье человека (не вызывает износа устройства и повреждения материал).

Уникальная система раннего обнаружения руки оператора с 2 камерами.

Очень короткое время работы системы быть снова готовым к работе после предыдущей активации./p>

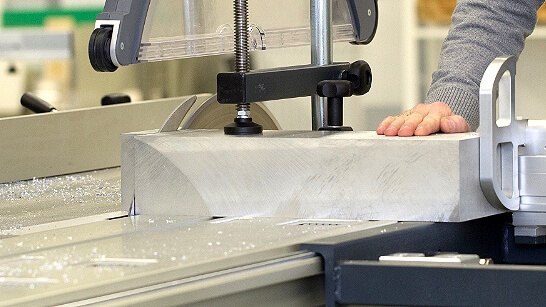

Система работает не только с древесноподобными материалами. Возможность резки таких материалов, как алюминий, сталь, медь и т. д.

Значительное преимущество ОПТИЧЕСКОЙ СИСТЕМЫ ALTENDORF HAND GUARD перед другими системами безопасности.

Преимущества системы на основе камеры по сравнению с емкостным решением:

Оптическая система (в пилах с системой HAND GUARD)

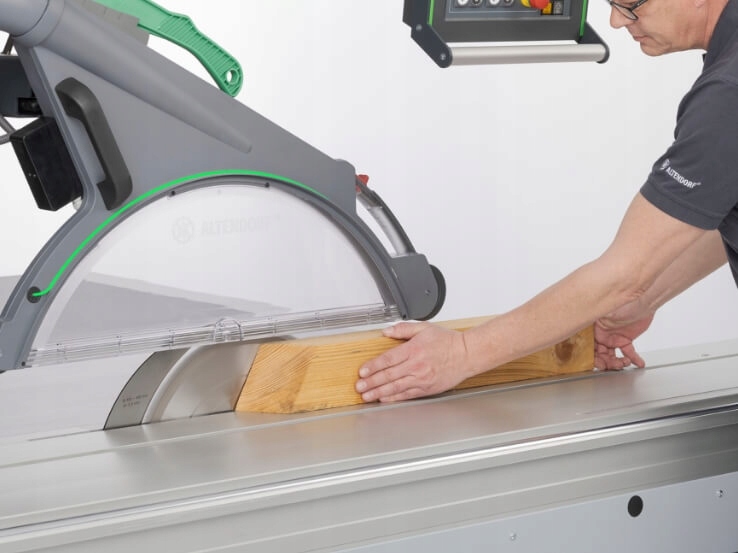

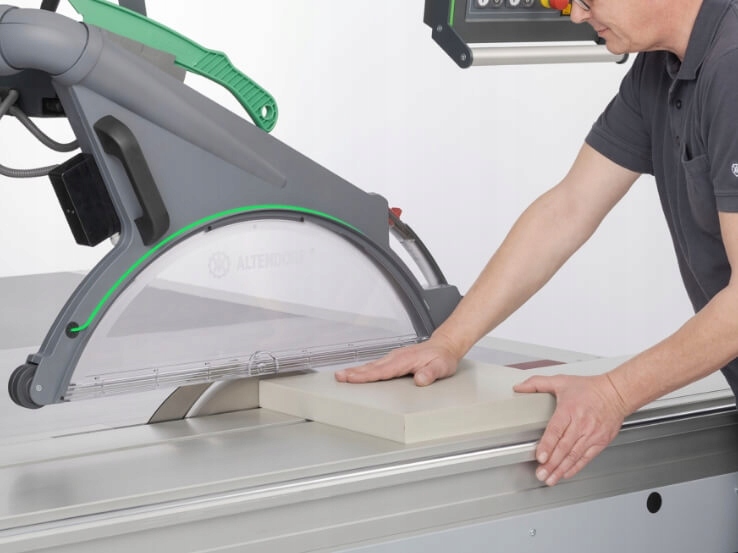

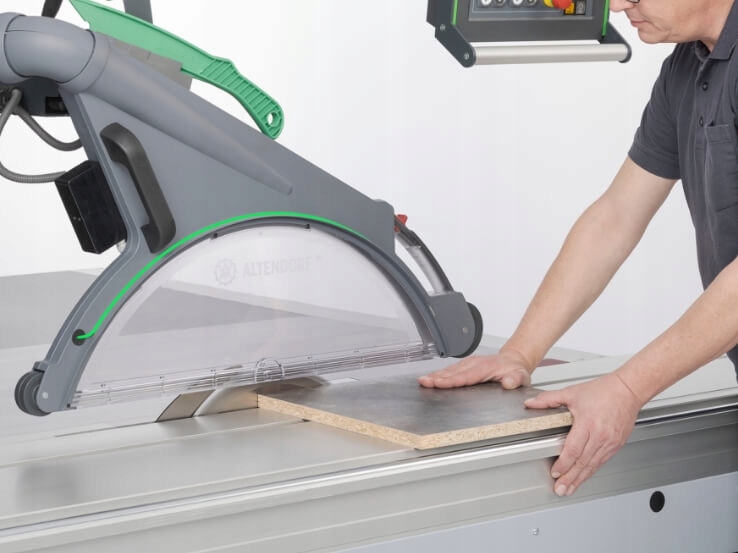

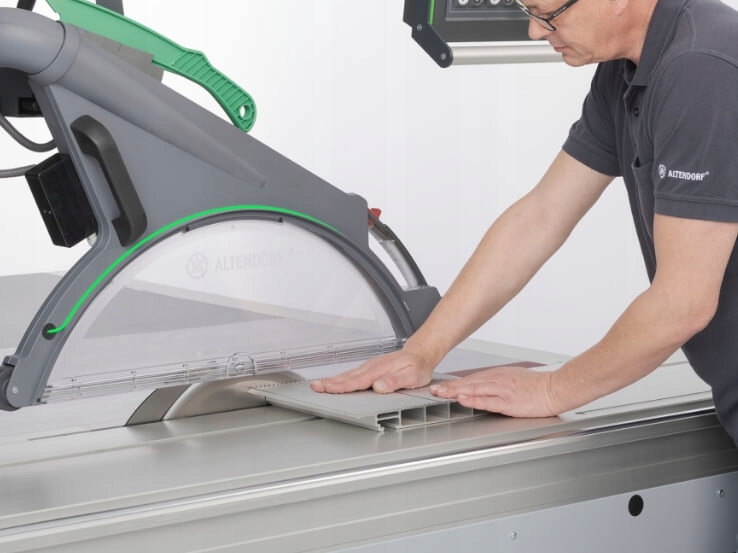

• Работает со всеми материалами, например, с цветными металлами, влажной древесиной или пластиком.
• Контролируемое врезание защищает станок, пильное полотно и заготовку.
• Обязательно для раннего обнаружения, также подходит для более высоких скоростей подачи или более быстрых движений руки.
• Время запуска: 10 секунд.
• Диаметр пильного диска макс. 550 мм, наклоняется с обеих сторон.

Емкостная система (в других пилах с традиционной системой)

• Ограниченный диапазон материалов, например, сухая древесина
• Агрегат опускается вниз на высокой скорости, что приводит к возникновению огромных перегрузок и ударов компонентов.
• Низкая скорость подачи из-за задержки обнаружения.
• Увеличенное время запуска.
>
• Пильный диск Ø макс. 400 мм, невозможно отклонить в обе стороны
• в крайних случаях возможны увечья

Безопасность!

Когда речь идет о максимальной безопасности – компромиссов нет – есть только одна система – HAND GUARD.

HAND GUARD защищает самое важное в работе — ваши руки. А уникальная система раннего обнаружения с двумя камерами защищает не толькосотрудников, но и заказы, которые они размещают.

Быстрее!

Быстрое опускание и быстрая остановка щитка за четверть секунды

Умнее!

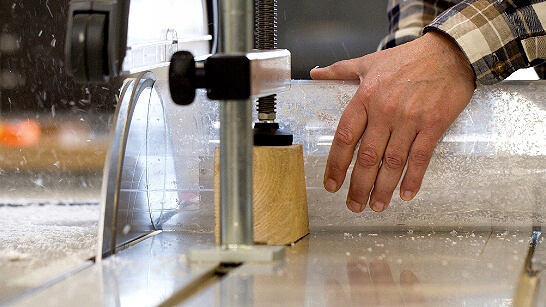

Две камеры обнаруживают вашу руку оператора

Точно вовремя!

Система запускается еще до того, как коснется руки оператора.

Больше удобно!

Также работает при работе в подходящих перчатках.

Техника!

Есть ли что-нибудь, что вы можете улучшить лучше всего? Человек может. Прогресс происходит тогда, когда знания, опыт и дух изобретательства объединяются. С Hand Guard мы предлагаем вам техническую концепцию, которая даст вам конкурентное преимущество на долгие годы.

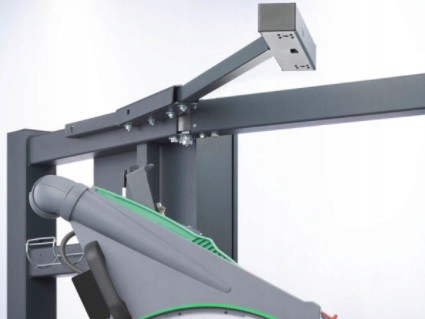

Две камеры для раннего обнаружения руки оператора!

Hand Guard основан на раннем обнаружении опасных ситуаций. Две камеры используются для определения точного положения руки по отношению к пильному полотну. Потенциально опасные ситуации обнаруживаются оптически и классифицируются соответствующим образом. Камеры постоянно собирают данные, которые обрабатываются современной системой обнаружения рук. Если система обнаруживает опасную ситуацию, риск травмирования устраняется в течение четверти секунды.

Эффективность!

Мы будем довольны, только если ваши заказы имеют успех. Чтобы обеспечить эффективную обработку ваших заказов, HAND GUARD предотвращает несчастные случаи и сбои.

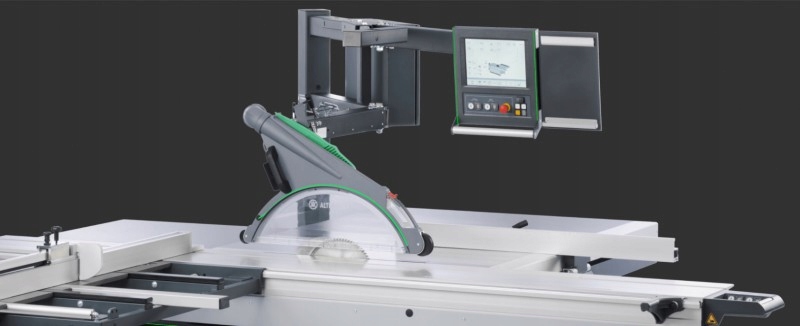

Система защиты рук и ElmoDrive

Благодаря ElmoDrive мы предлагаем самые современные и универсальные технологии управления для продольно-раскроечных станков. Расположенный на уровне глаз, он сочетает в себе максимальную простоту использования и наглядность с практичным и эргономичным использованием.

ElmoDrive – современный и универсальный

Пульт управления оснащен 12-дюймовым сенсорным экраном, на котором можно вызывать все функции. В нижней части экрана вы можете регулярно сохранять нужные вам функции (функция рабочего стола).

Он также имеет еще больше технологий и приложений - откройте для себя функции карманного калькулятора, геометрические фигуры, резку карандашом и расширенное управление инструментами. ElmoDrive — единственный элемент управления, с помощью которого можно совместить оптимизацию резки.

Функции ElmoDrive:

• 12-дюймовый сенсорный экран
• Регулировка высоты главного диска.
• Регулировка вращения главного диска, односторонняя и двусторонняя.
• 9999 программ хранения.
• Подключение для оптимизации резки и импорта Excel< /li>
• Функция точного измерения благодаря параллельным и угловым упорам
• Подключение для дистанционного обслуживания

Стандартное оснащение:

• Электромоторный подъем и наклон основного пильного блока от 0° до 45° с автоматической коррекцией высоты угла.
• Панель управления на уровне глаз.
• Длина тележки 3000 мм, тележка с двойными направляющими на стальных направляющих (патент Altendorf).
• Параллельный упор с DIGIT X, ширина 1000 мм.
• >Вариопривод 5,5 кВт (7,5 л.с.)
• Система быстрой замены основного пильного полотна

Дополнительные опции:

• M44250 - рабочая высота 880 мм
• M44260 - рабочая высота 850 мм

Приводы:

• M51105 - Привод VARIO для одностороннего наклона: мощность двигателя 7,5 кВт (10 л.с.), 2000 - 6000 об/мин.
• M51059 - пила с наклоном в обе стороны +/- 46° с двигателем VARIO мощностью 6,5 кВт (8,8 л.с.)
• M18500 - пила с наклоном в обе стороны +/- 46 °, включая двигатель VARIO мощностью 5 кВт (6,8 л.с.)
• M64080 – увеличенная высота среза при одностороннем наклоне: макс. диск 550 мм и максимальное удлинение 204 мм, только в сочетании с приводом мощностью не менее 5,5 кВт (7,5 л.с.)

Подрезчики:

• M24021 - 3-осевой риговщик, односторонний наклон, с парковочным положением и светодиодным освещением, Φ=120 мм.
• M24030 - 2-осевой риговщик, односторонний наклон, Φ=120 мм
• M24031 - Подрезная система RAPIDO, односторонний наклон, Φ 120 мм
• M24034 - 2-осевой подрезной механизм, двусторонний наклон, Φ=180 мм
• M24034 - Подрезной механизм 2-осевой, двухсторонний наклон, Φ=180 мм
• li>
• M24036 - 3-х осевой бомбардировщик (RAPIDO PLUS), двухсторонний наклон, Φ=180 мм.
• M24037 - Светодиодное освещение опасной зоны секатора.
• M24038 - подготовка к последующей установке подрезника (недоступен в сочетании с односторонним наклоном)
• li>

Упоры:

• M44601 — Параллельный упор с DIGIT X, ширина реза 1300 мм.
• M44602 — Параллельный упор с параллельным упором DIGIT CNC, ширина реза 1300 мм.
• M44606 Параллельный упор с ЧПУ, ширина резки 1600 мм
• M44092 Автоматическое освобождение параллельного упора ЧПУ
