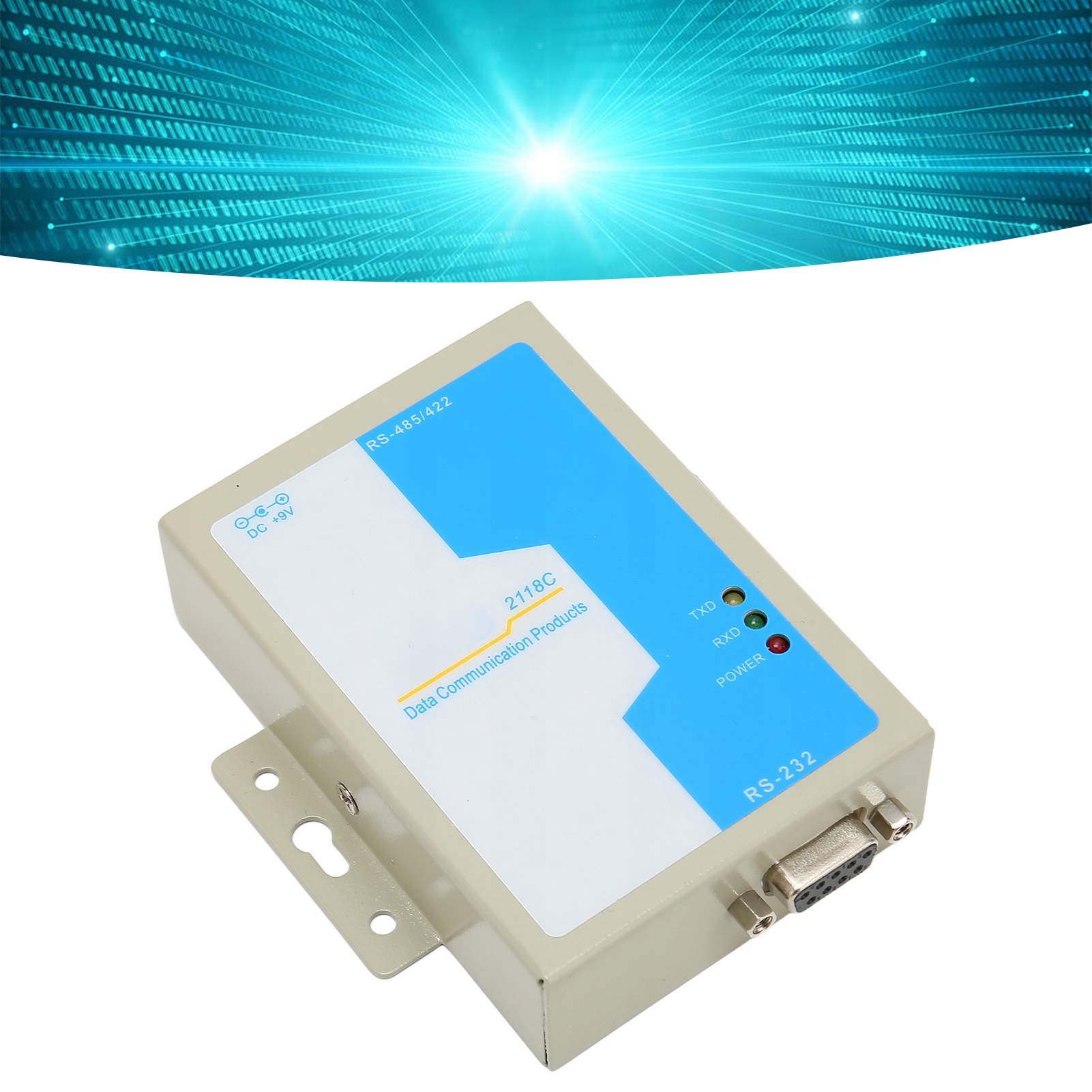

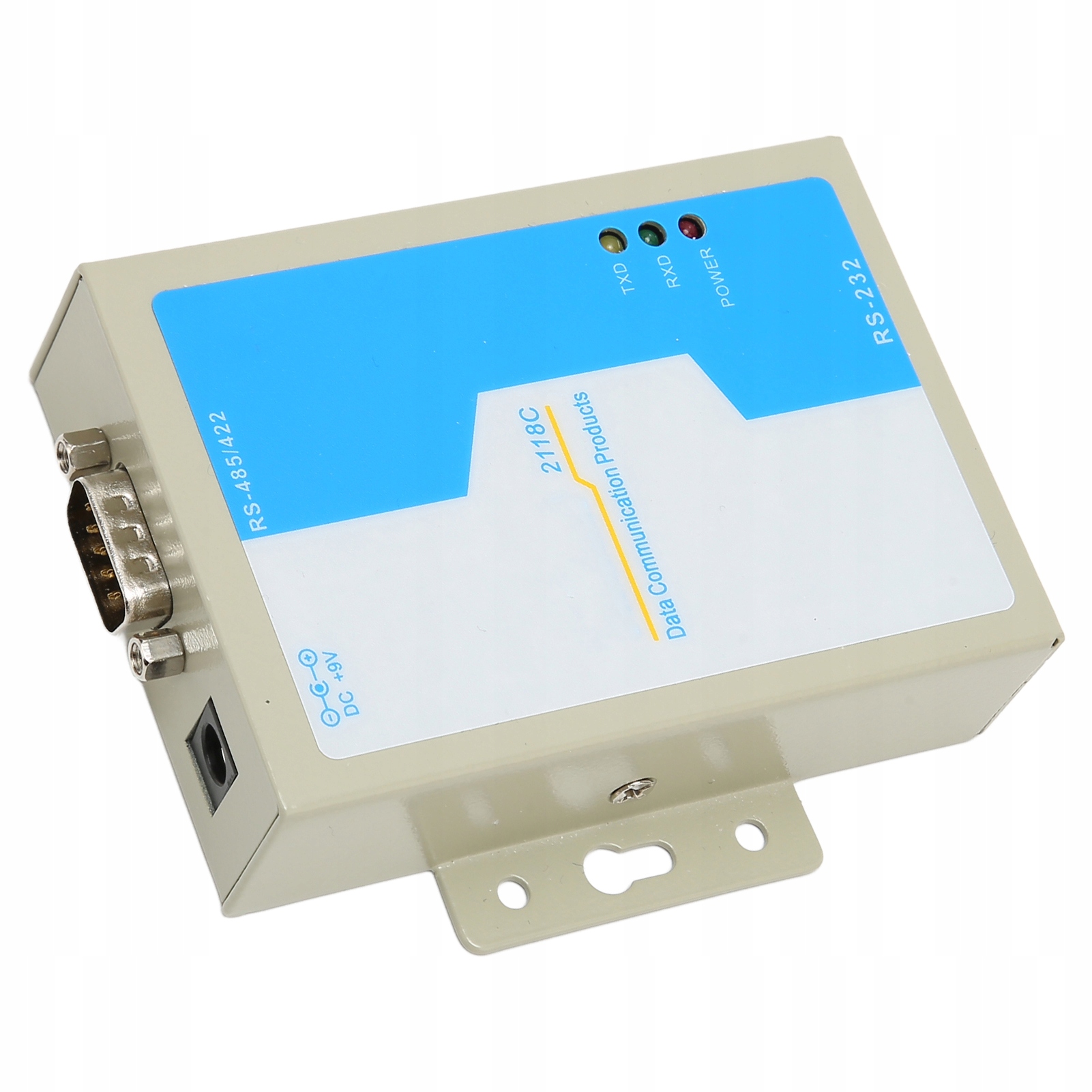

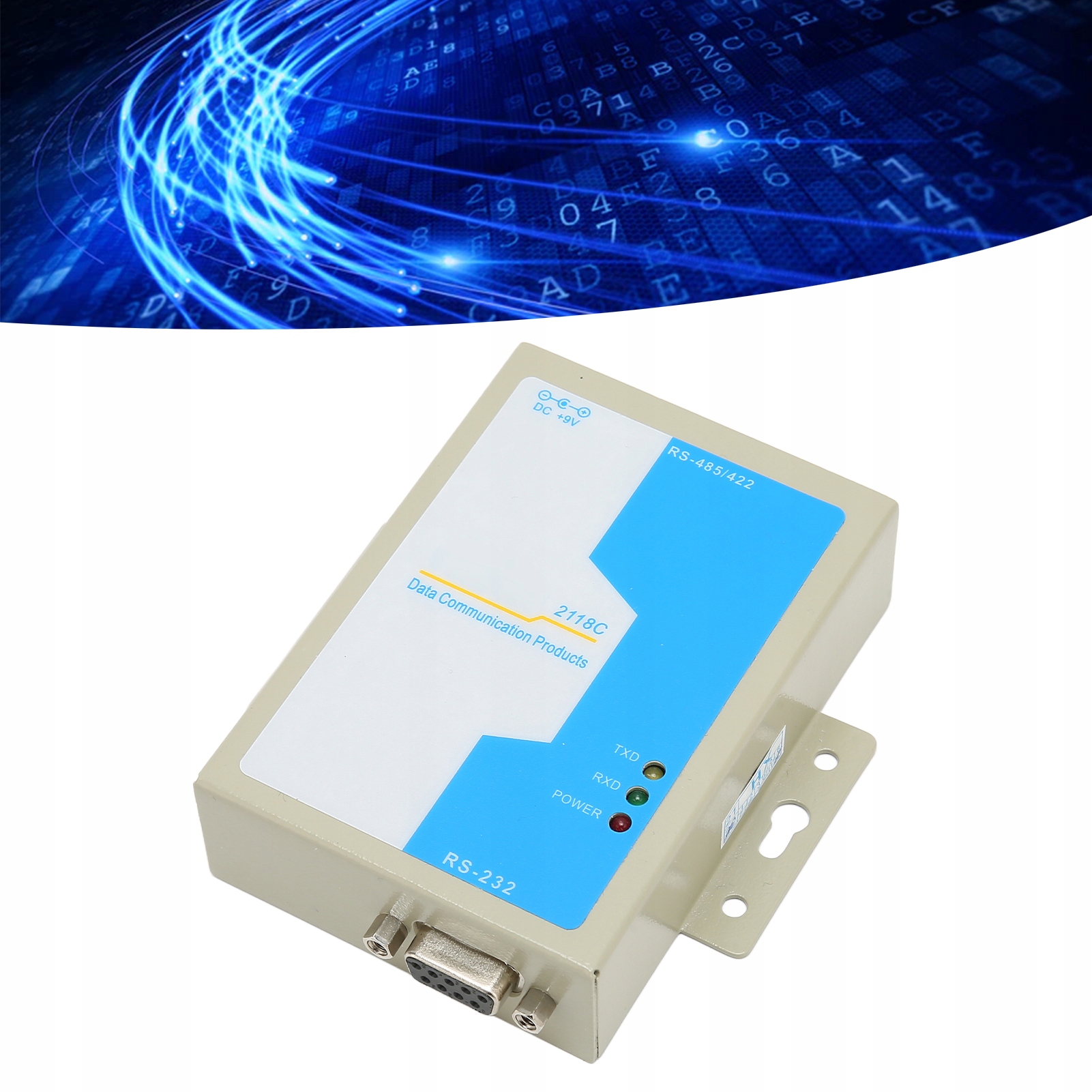

RS232 в RS485 RS422 Transform Lightning Представитель R7

Функция:

1. Идеальная совместимость: преобразователь интерфейса с оптической развязкой HXAD 2118C совместим со стандартом RS 232, RS 422, RS 485 и может преобразовывать одиночный сигнал RS 232 в сбалансированный дифференциальный сигнал RS 422 или RS 485.

2. Подключение интерфейса: Интерфейс RS 232 подключается к последовательному порту ПК через гнездовой разъем DB9, а конец RS 422 RS 485 подключается через контакт DB9 или удобный шестиразрядный концевой блок plug-and-play.

3. Многофункциональность: преобразователь интерфейса с оптической изоляцией HXAD 2118C обеспечивает надежную связь для двухточечной и многофункциональной связи, позволяя подключать до 32 интерфейсных устройств RS 422 или RS 485 от точечного к многофункциональному устройству.

4. Ситуация со связью: скорость передачи данных от 300 до 115 2 Кбит/с, три вида индикаторов сразу указывают на ситуацию с потоком данных, поддерживаемые методы связи: 232 для преобразования 422 рупий с 232 рупий в 485 рупий.

5. Широко используется: широко используется в системах управления промышленной автоматизацией, системах контроля доступа по одной карте, парковочных системах, автоматических банковских системах, системах сбора автобусных билетов, торговых системах столовых, системах управления посещаемостью персонала, системах платных станций и т. д.

6. Высокоскоростная передача данных: от RS232 до RS485. RS422 Remelting использует интерфейс оптической изоляции RS 232 ± защита 15KVESD, Rs 422 Rs 485. Высокоскоростная передача данных между устройствами.

7. Защитная защита: преобразователь RS485 RS485 RS422 с напряжением изоляции 3500 Вэфф, 500 В постоянного тока, непрерывное; Уровень защиты интерфейса: 232 ± 15 кВSD, 422 рупий, 485, молниезащита, защита по высоте, 600 Вт на линию.

Спецификация:

• Тип изделия: преобразование RS232 в RS485 RS422
• Материал: металл
• Особенности интерфейса: EIA TIA Интерфейс, совместимый с RS 232C, RS 485 Стандарт RS RS 422

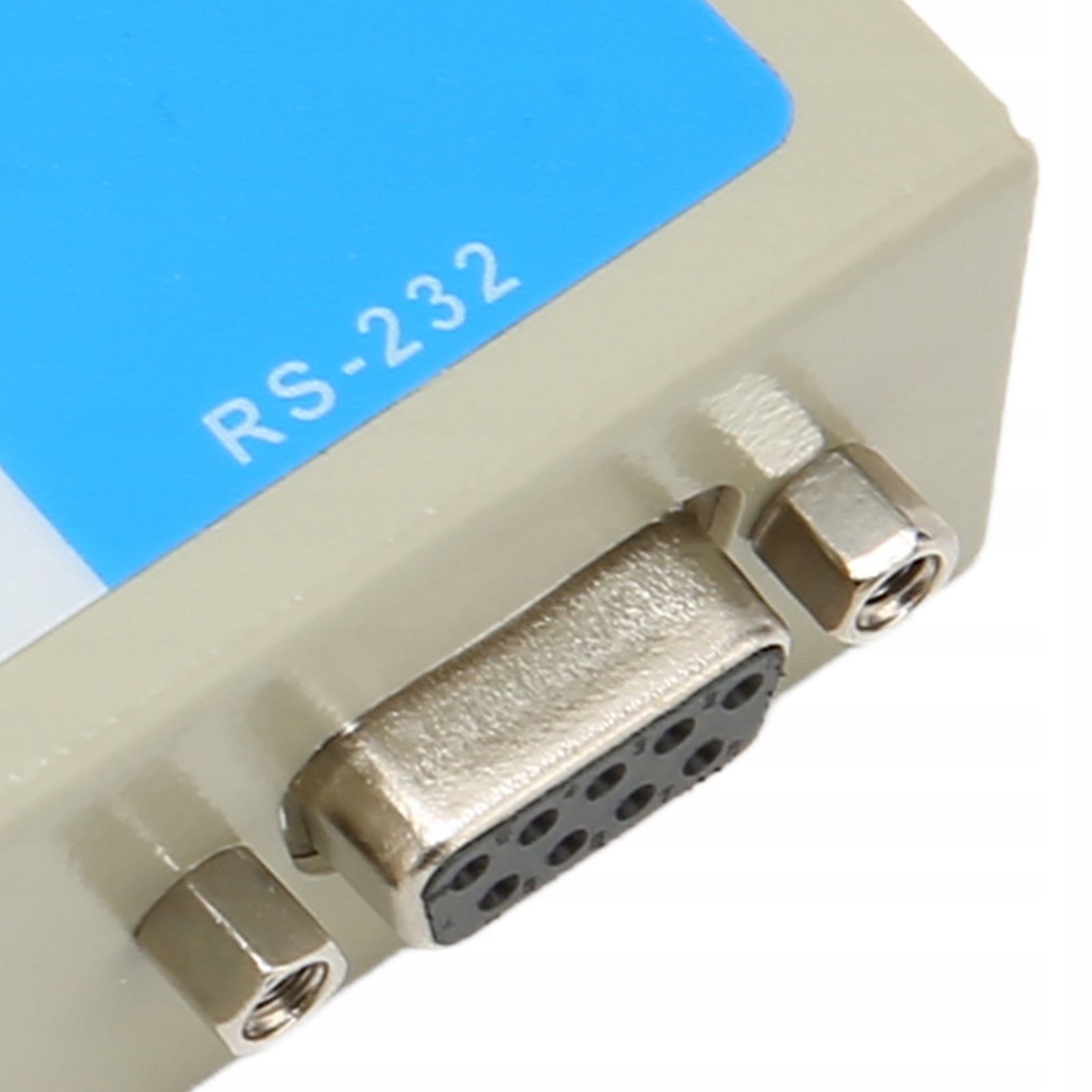

• Электрический интерфейс: RS 232C DB9 Типовое отверстие интерфейса, RS 422 RS 485 DB9 интерфейсного разъема и оснащен шестиуровневым концевым блоком.
• Среда передачи: витой провод с крышками.
• Рабочий режим: асинхронный полудуплекс или асинхронный полный дуплекс.
• Индикация сигнала: три индикатора сигнала TXD, RXD, мощность.
• Уровень защиты: Rs 232 ± интерфейс 15КВЭД. Защита, Rs 422 Rs 485. Интерфейс 600 Вт на линию Lightning. Защита
• Скорость передачи: 300–115–2 Кбит/с.
• Дальность передачи: 0–5 км/0–16404,2 фута.

Как использовать:

• Установочная конфигурация и применение.
• HXAD 2118C Преобразователь интерфейса с оптической развязкой. Перед использованием внимательно прочтите руководство по эксплуатации. Продукт с 9-контактным кабелем связи для доступа к интерфейсу RS 232, 9F для управления концом RS 232C на хост-конце, преобразователем p OWER для доступа к розетке +9 В, 485 рупий 422 рупий Завершите подключение ведущей клеммы и следуйте инструкциям по определению контактов ведущей клеммы, чтобы подключить устройство RS 422 или RS 485 в соответствии с определением PIN-кода ведущей клеммы.
• Преобразователь интерфейса HXAD 2118C поддерживает следующие четыре режима связи.

1. Точка-точка, четыре провода, полнодуплексный режим.

2. Укажите многофункциональный четырехпроводной полнодуплексный режим.

3. Точка-точка, двухпроводной полудуплекс.

4. Точка многофункциональная, двухпроводная полудуплексная. Список пакетов

:

• 1 преобразователь RS232 в RS485 RS422
• 1 адаптер питания
• 1 руководство на китайском языке
• 1 кабель
• 1 шестиразрядный концевой блок
