RS485 усилитель усилителя автобуса RS485 с оптоизоляцией

Этот изолированный ретранслятор RS485E является своего рода высокопроизводительным промышленным усилителем и удлинителем сигнала RS485. Он может автоматически обнаружить направление потока данных и скорость передачи связи, не требуя какого -либо управления или согласования сигналов и обеспечения прозрачной передачи данных. Питание и сигнал связи полностью изолированы, с анти -рецессией и статической защитой. Он характеризуется передачей с высокой дистанцией, высокой скоростью, стабильной и надежной производительности. Широко используется в сервисных машинах, системе зарядки карт IC, управления автоматизацией, системы управления доступом, системы парковки, гастрономической системы обслуживания, системы дорожных платов.

. RS485 усилитель усилителя автобуса RS485 с оптооализацией

Особенности:

Промышленный дизайн класса, связь полностью изолирована, стабильная и надежная производительность, скорость передачи составляет до 500 кбит/с.

Встроенный -в высоком качественном изолированном модуле постоянного тока/постоянного тока обеспечивает электрическую изоляцию между портами.

поддерживает связь со многими машинами, может подключаться к 128 узлам, а расстояние передачи составляет до 1200 метров.

Автоматическая технология управления потоком данных автоматически различает и управляет направлением передачи данных.

Многие защитные меры: положительная и отрицательная защита ESD 15 кВ; Два канала телевизора 600 Вт; Работа общения 2,5 кВ.

широкий диапазон мощности от 9 В до 36 В постоянного тока и защита от обратной поляризации.

. RS485 усилитель усилителя автобуса RS485 с оптооализацией

Технические характеристики: работа: рекомендуемое значение (типичное): 9 В ~ 36 В постоянного тока; Граничное значение: 9 В ~ 36 В. Граничное значение: 0,5 Вт

Рабочая температура: рекомендуемое значение (типичное): -30 ~ 70 ℃; Пограничное значение: -40 ℃ ~ 80 ℃

Отвечает за емкость: рекомендуемое значение (типичное): 1 ~ 128 узлов; Граничное значение: 128 Узел

Расстояние связи: рекомендуемое значение (типичное): 0 ~ 1200 метров; Граничное значение: 1200 метров

Скорость связи: рекомендуемое значение (типичное): 300 ~ 500 тыс. Б. Граничное значение: 500 Кбит/с

Рекомендуется использовать оборудование RS485E с рекомендованным значением для обеспечения долгосрочной стабильной работы. Оборудование не будет повреждено при работе ниже предельного значения, но может привести к ухудшению производительности. Ограниченное значение не должно быть превышено, так как это может нанести ущерб оборудованию.

. RS485 усилитель усилителя автобуса RS485 с оптооализацией

Примечание: 1. Кабели связи 485 должны быть измельченным поворотом. Лучше иметь запасной многократный поворот, и общая длина не может превышать 1200 метров.

2. Провода должны быть расположены как можно дальше от кабелей высокого напряжения, они не должны быть параллельными с шнуром питания и не могут быть подключены к пучкам.

3. Автобус 485 должен иметь ручную основную структуру и не может быть звездой или раздвоенным соединением.

4. Усилитель 485 должен использоваться, когда существует более 30 контроллеров или кабель более 500 метров.

5. Оборудование для снабжения и корпуса переменного тока должны быть хорошо заземлены.

6. Подключите GND со всех 485 устройствами с помощью экранированного кабеля.

7. Подключите конечный резистор 120 Обсудите параллельно 485+ (A) и 485- (b) последнего устройства 485. Нанофрадоу/км, 20 мм ход поворота (если расстояние кабеля не превышает 500 метров, стандарт может быть достаточно ниже, но это должно быть поворот).

. RS485 усилитель усилителя автобуса RS485 с оптооализацией

Предел мастера: состоит из двух или более устройств с физическими соединениями между собой, автобус может быть подключен к 128 устройствам, в отсутствие ретранслятора длина автобуса не превышает 1200 метров. Системный журнал не должен верить, и если филиал неизбежна, следует выполнять следующие требования:

1. Длина ветви может не превышать 10 метров; Сумма длины автобуса не может превышать 800 метров; Общее количество устройств на ветви не может превышать 50.

2. Все кабели сигнала связи должны быть расположены как можно дальше от источника помех, сигнальная линия должна иметь место в слабых скважинах и не может быть параллельна сильным источником питания (такого как домашнее снабжение 220 В) или RF -кабель сигнала (например, CATV, аудио -кабель с большим сигналом). В случае соединения параллельного расстояния расстояние должно превышать 0,5 метра. Контакты кабеля должны быть сварены или привинчиваться к соединению и защищены от воды и влаги.

. RS485 усилитель усилителя автобуса RS485 с оптооализацией

Общая масса сигнала: 1. Все устройства в одном сегменте сети должны иметь гомогенную массу сигнала, чтобы избежать помех в общий режим. На этом этапе вес сигнала представляет собой массу мощности постоянного тока.

3. В случае использования индивидуального источника питания подключите заземление (черный кабель) всех автобусных устройств в одном сегменте сети, чтобы создать общую массу сигнала. Управление:

PWR: Зеленое управление питанием, обычно включенное после включения источника питания.

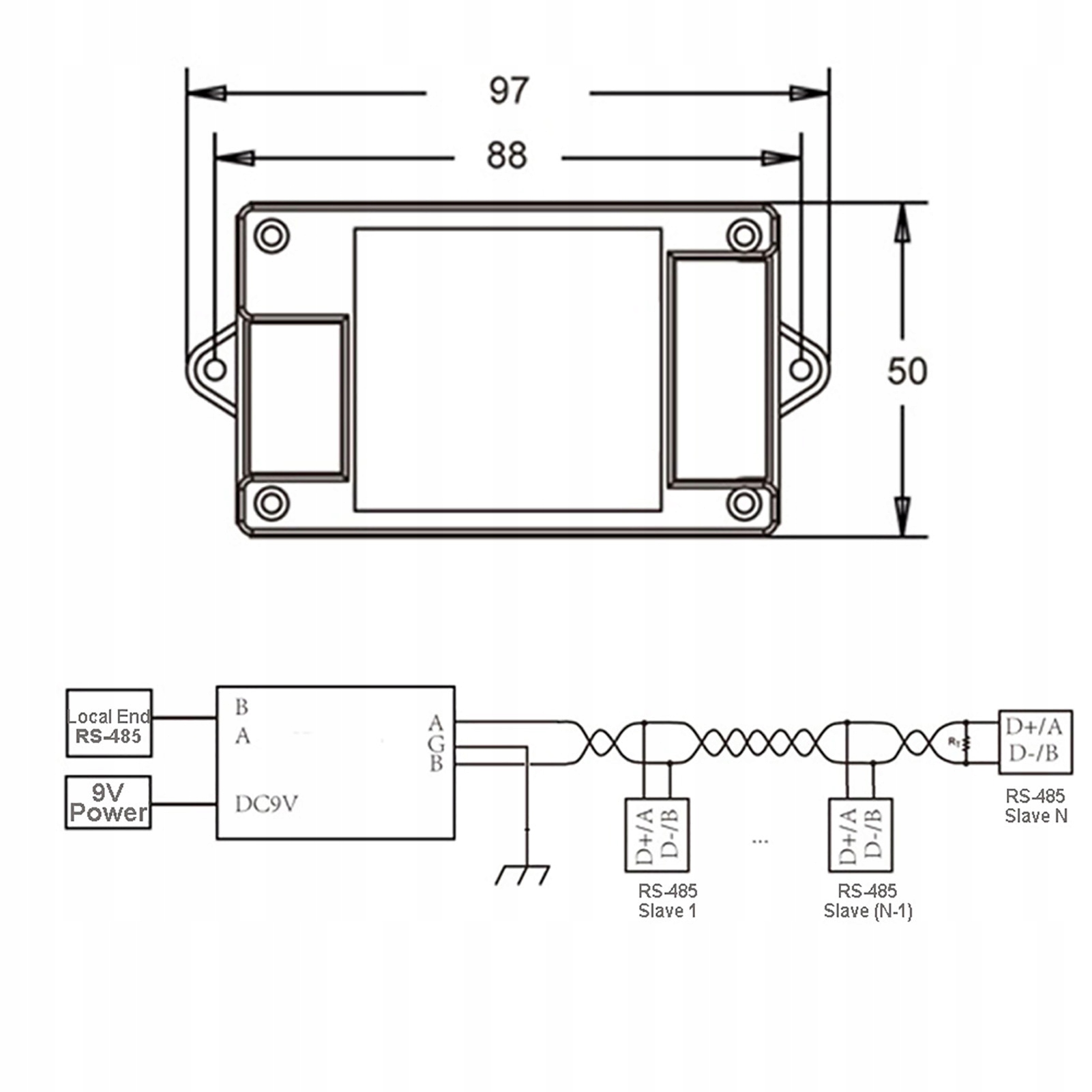

com: красная лампа индикатора данных, он мигает, когда данные находятся на шине. Определение терминалов:

dc9v: Спасение питания: RS-485 Изоляция заземления может быть подключена к заземлению или экранированному кабелю

a: rs-485 сигнал вход/выход/выход

b: вход/сигнал Output rs-485 отрицательный

. RS485 усилитель усилителя автобуса RS485 с оптооализацией

Рекомендуемые методы отладки: убедитесь, что кабель правильна.

1, Общая масса: используйте 1 кабель или экранирующий кабель для подключения GND со всех 485 устройствами, которые могут избежать разницы в потенциалах, которые влияют на связь между всеми устройствами.

3, отсоедините центральный раздел: отключить внутри, чтобы проверить, вызвано ли это слишком большой нагрузкой, слишком большим расстоянием связи или повреждением устройства, которое влияет на весь кабель связи.

4, один кабель: подключите один кабель к устройству, которое можно использовать для устранения, если проводка вызывает ошибку связи. 5, Измените преобразователь: измените преобразователь, чтобы устранить, если качество преобразователя влияет на качество связи.

6, отладка ноутбука: убедитесь, что ноутбук нормально общается, вылейте компьютер клиента для общения.

Пакет содержит: 1 x Repeater RS-485
