Цифровой мультиметр VC17B+

Цифровой мультиметр с батарейным питанием и автоматическим изменением диапазонов измерения позволяет измерять истинное эффективное значение (RMS). Измеритель позволяет измерять эффективное значение TrueRMS переменного напряжения и тока, постоянного тока и напряжения, сопротивления, емкости конденсатора, температуры, проверки полупроводниковых диодов, тестера непрерывности (обычно называемого зуммером), измерения частоты и коэффициента заполнения. Суперкачественный прибор, изготовленный из высококлассных материалов, он является незаменимым элементом каждого сервисного центра, автомастерской, а также счетчиком, полезным в каждом доме. Мультиметр оснащен автоматическим диапазоном, что упрощает и ускоряет тестирование.

Особенности:

• Автоматический/ручной диапазон
• True RMS, самокалибровка чипа, высокая точность
• Защита от перегрузки 550 В
• Дисплей: большой ЖК-дисплей с максимальным показанием 6000
• 17 режимов тестирования
• Большой ЖК-экран с белой подсветкой
• Удержание данных, автоматическое отключение
• Измерение тока до 20А
• Измерение емкости до 10 мФ
• Измерение значений REL, MAX, MIN
• Измерение температуры
• Две батарейки типа АА, легко заменяются

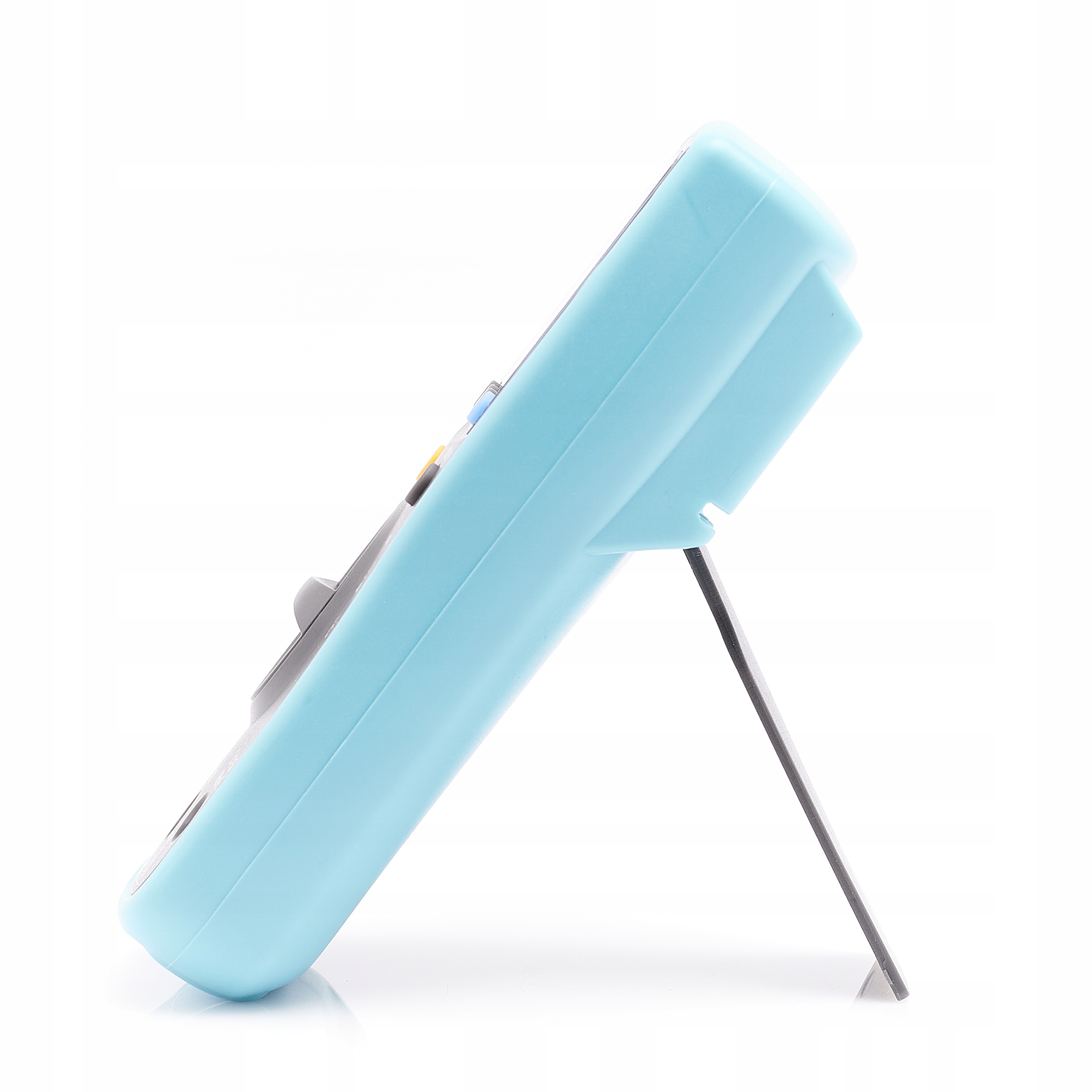

• Пройдено испытание на падение с двухметровой высоты, кронштейн против поломки
• Защитный чехол из ПВХ, очень прочный и долговечный

Функции:

• RANGE функция - ручное изменение диапазонов измерения
• REL функция - относительные измерения
• MAX/MIN - запись максимального и минимального значения
• SELECT функция - во время измерения переменного напряжения/тока измерение (с переключением) на диапазон частот или коэффициент заполнения %
Функция
• HOLD - остановка индикации
• AUTOOFF функция - через 14 минут 30 секунд бездействия «напомнит» звуковым сигналом, а еще через 30 секунд экран выключится

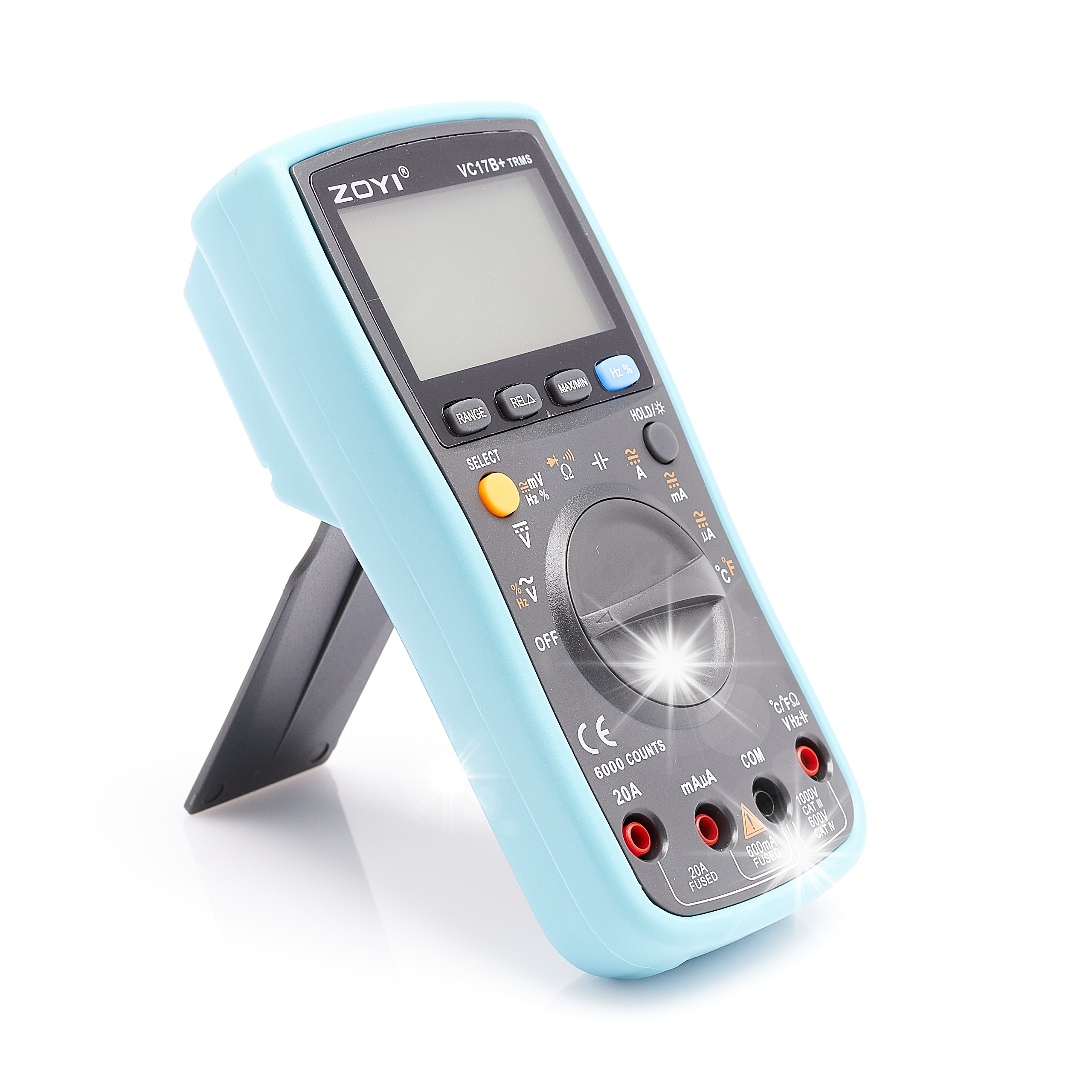

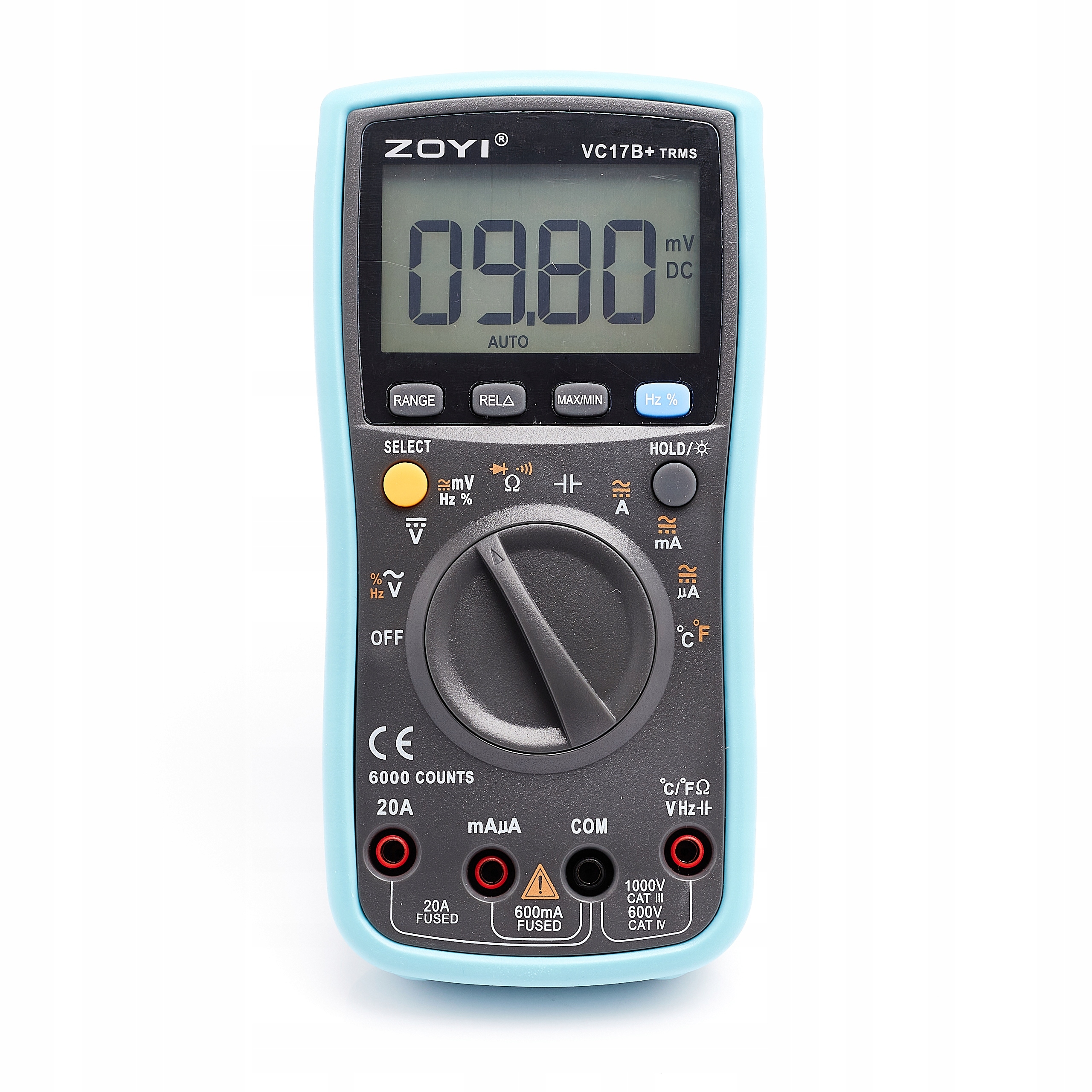

Описание передней панели:

Счетчик имеет 4 прямоугольные кнопки, отмеченные цифрами. Это функциональные кнопки, позволяющие:

ДИАПАЗОН – кнопка ручного изменения диапазонов измерения (опция недоступна для измерения емкости, вы можете изменить диапазон измерения, нажав кнопку ДИАПАЗОН, а при более длительном нажатии вы вернетесь к автоматическому измерению диапазона.)

MAX/MIN – функция записи и просмотра значений MAX и MIN во время измерения

RELΔ – относительное измерение

Гц% – при измерении переменного напряжения и тока (ТОЛЬКО ПЕРЕМЕННЫЙ ТОК!) можно перейти к измерению частоты. Попав в диапазон частотомера, мы можем с помощью функциональной кнопки Hz% переключиться на измерение коэффициента заполнения 1%-99,9%.

Ниже расположены 2 круглых переключателя - справа и слева:

HOLD/LIGHT - желтая кнопка имеет две функции: короткое нажатие сохраняет/останавливает отображаемую индикацию измеряемой величины на дисплее. Длительное нажатие в течение 2 секунд. включает подсветку ЖК-дисплея.

ВЫБОР – оранжевая кнопка позволяет переключаться между отдельными функциями, указанными на поворотном переключателе.

Измерение напряжения постоянного тока:

Поверните ручку, чтобы измерить напряжение постоянного тока (В). Подключите провода согласно полярности. Черный — к разъему COM, красный — к тестовому разъему для измерения напряжения. Результат измерения отобразится на экране.

Измерение переменного напряжения:

Подключение аналогично прямому измерению напряжения. Поверните ручку, чтобы измерить напряжение переменного тока (В~).  С помощью кнопки RANGE вы можете изменить диапазон измерения, а нажав RANGE, вы вернетесь к автоматическому измерению диапазона.

Измерение сопротивления:

Поверните ручку в положение измерения сопротивления (Ом). Подключите провода согласно полярности. Результат измерения появится на экране.

Измерение частоты и ШИМ:

Поверните ручку в положение измерения частоты (Гц %), нажмите оранжевую кнопку ВЫБРАТЬ один раз, а затем синюю кнопку "Гц %" (чтобы измерить коэффициент ШИМ, нажмите синюю кнопку еще раз). Подключите провода согласно полярности. Черный — к разъему COM, красный — к разъему для измерения частоты. Результат измерения появится на экране.

Измерение постоянного и переменного тока:

Поверните ручку в положение измерения тока (A), чтобы переключиться между постоянным и переменным током. Подключите провода, соблюдая полярность: черный к разъему COM, красный к измерительному разъему для измерения тока. ВНИМАНИЕ! Здесь нужно выбрать, будет ли ток ниже 600 мА, если выше, выберите соответствующий измерительный разъем. Результат измерения появится на экране.

Измерение емкости:

Поверните ручку, чтобы измерить емкость конденсатора. Подключите провода, соблюдая полярность: черный к разъему COM, красный к измерительному разъему для измерения емкости. Не забудьте разрядить конденсатор перед его подключением.

Измерение температуры:

Чтобы измерить температуру, поверните ручку в крайнее правое положение. Мы можем использовать термопару, идущую в комплекте (тогда ее необходимо подключить в соответствии с описанием измерительных разъемов) или встроенную в счетчик.

Спецификация:

• Частота: 5/50/500/5k/50k/500k/5M/20M (±0,1+3) [Гц]
• Температура: <400℃ ±(1,0%+5), ≥400℃ ±(1,5%+15), <752℉ ±(1,0%+5), ≥752℉ ±(1,5%+15)
• Емкость: 10нФ (±5,0+20), 100нФ/1мкФ/10мкФ/100мкФ (±2,0%+5), 1000мкФ/10000мкФ (±5,0%+5)
• Вольт постоянного тока: 600 мВ (±1,0%+10), 6В/60В/600В/1000В (±0,5%+3)
• Вольт переменного тока: 600мВ (±3,0%+3), 6В/60В/600В/750В (±1,0%+3)
• Ампер переменного/постоянного тока: 600 мкА/6000 мкА (±1,5%+3), 60мА/600мА/20А (±1,5%+3)
• Сопротивление: 600Ом (±0,5%+3), 6К/60К/600К/6М (±0,5%+2), 60МОм (±1,5%+3)

Размер и вес:

• Вес изделия: 348 г
• Размеры изделия: 18,5 * 9 * 4,5 см
• Вес упаковки: 518 г

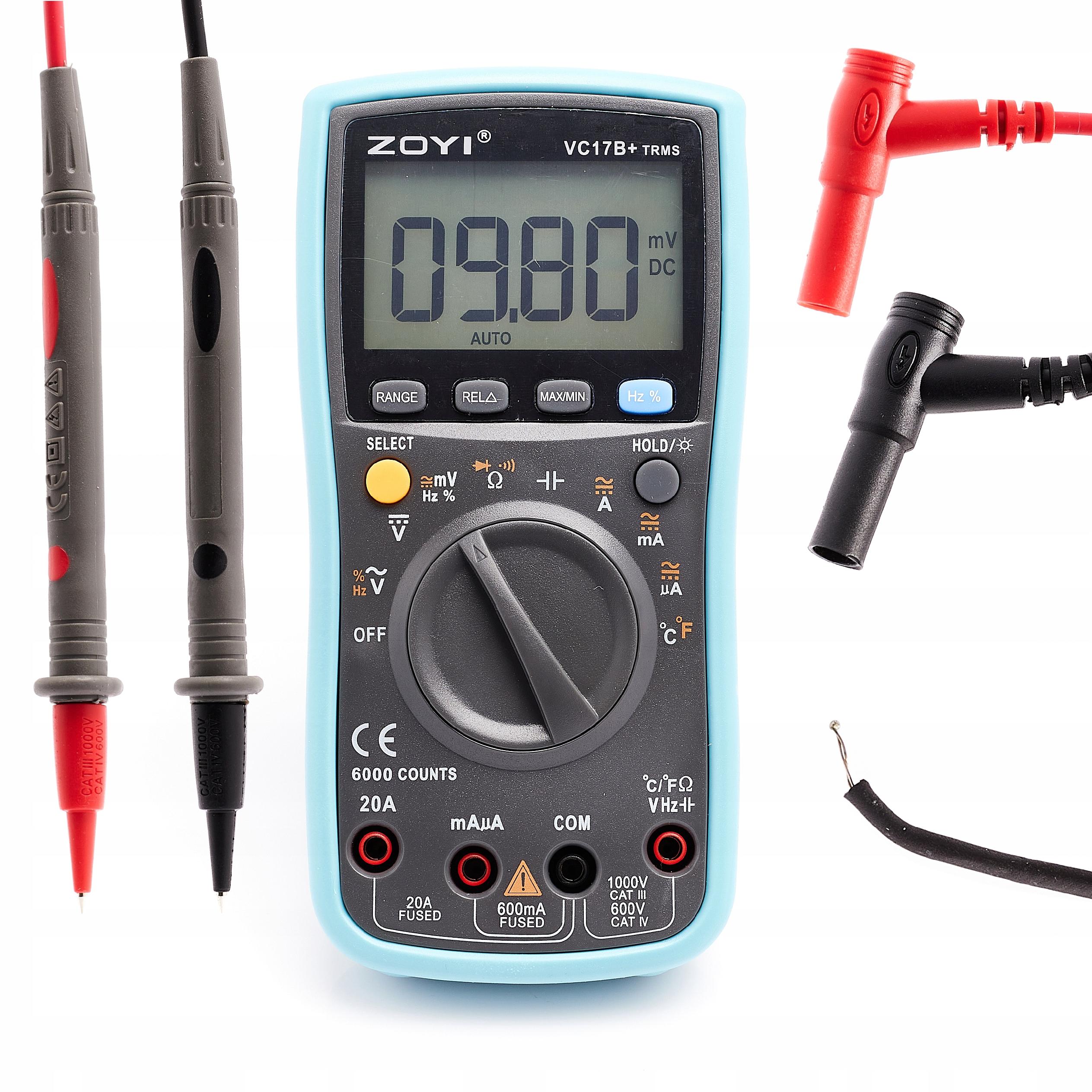

В комплекте:

• Цифровой мультиметр VC17B+

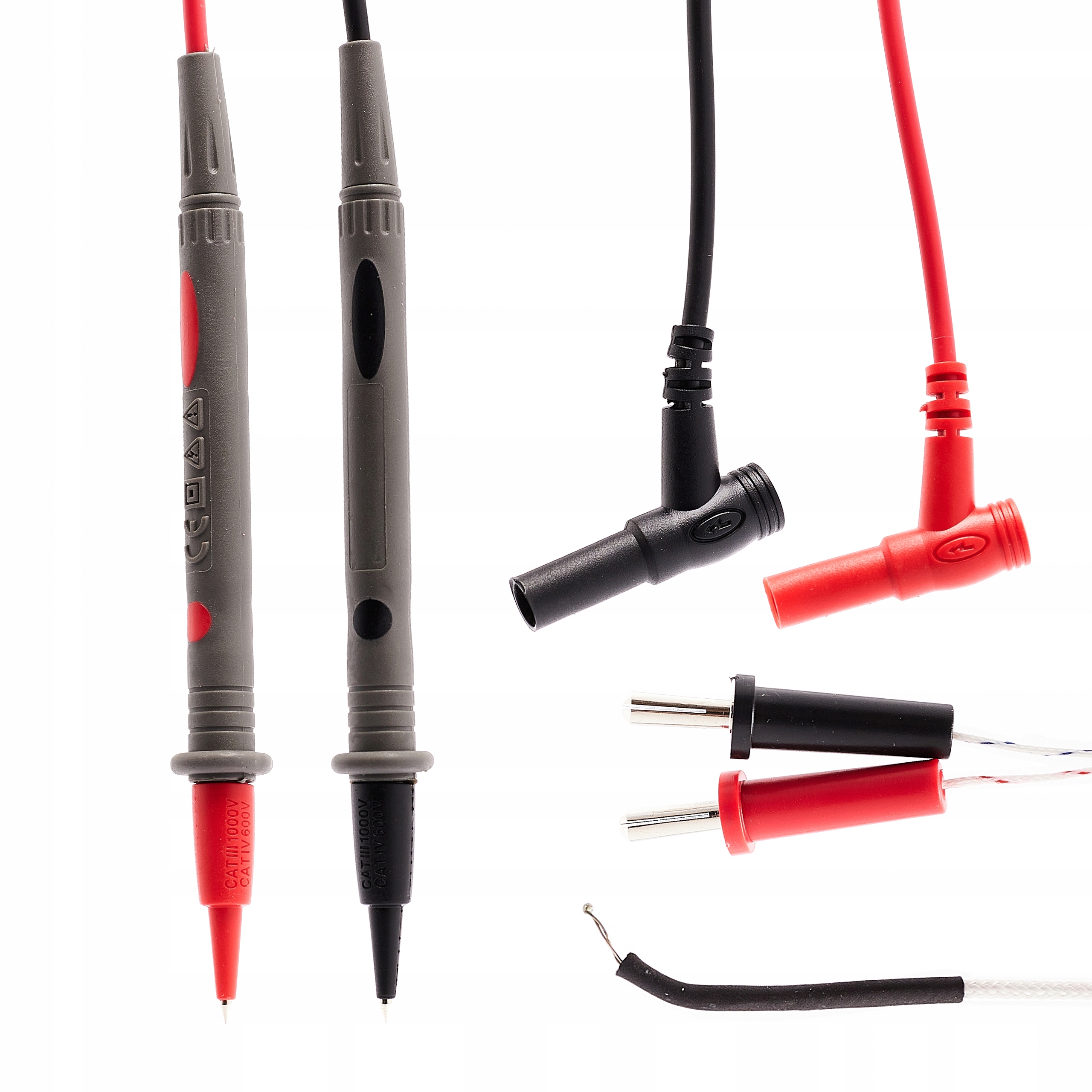

• 2 x кабели измерительного зонда
• термопарный зонд TP01
• руководство пользователя на английском языке
