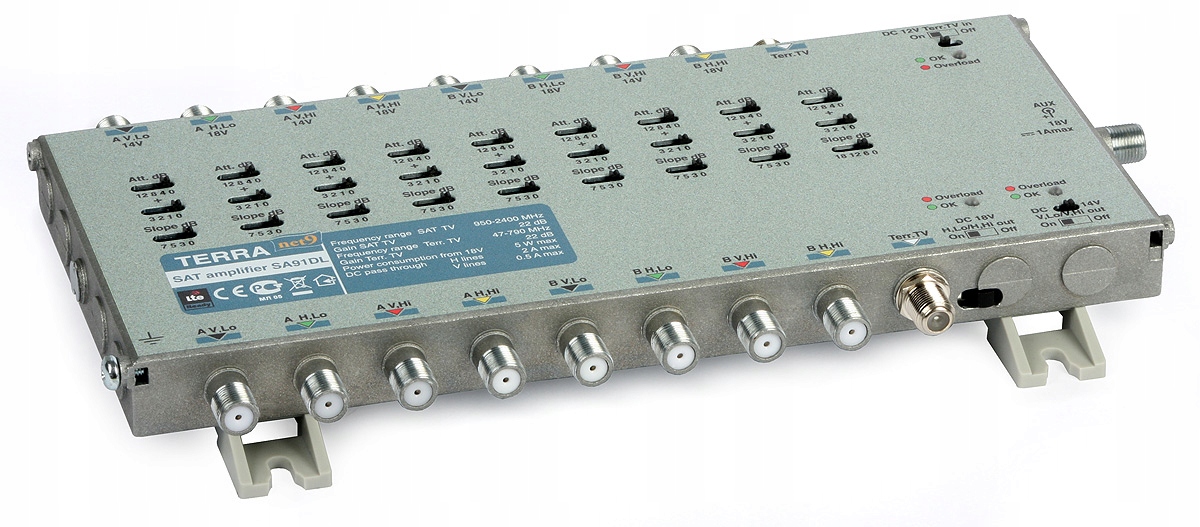

Усилитель Multswitch 9-живой SA-91DL

Код товара: SA-91DL

Усилитель Multyswitch Multyswitch Multyswitch Multyswitch SA-91LD предназначен для использования в коллективных системах SMATV. Оснащенный восемью спутниковыми входами и одним DVB-T/Radio Input позволяет укреплять и выравнивать уровень сигнала для каждой пары поляризации-пазмо (спутниковое телевидение) и наземного телевидения. Он используется в качестве интерстициального усилителя в выбранных точках установки (источник питания на сигнальных линиях поляризации H от усилителя SA-91L) или в качестве входного усилителя, если источник питания PS192F используется для его силовых сигналов в диапазоне 800 МГц (частоты 791-862 МГц), предназначенные для реализации сервисов передачи данных (LTE).

The main tasks of the device include:

• Strengthening and leveling of IF signal levels for 8 pairs polarization-Pasmo,
• radio,
• LTE signal damping (band> 790MHz)
• Compensation of the concentric cable damping characteristics,
• supply of other installation components, such as: Конвертеры LNB, предварительные усилители DVB -T, мультиспротешение или другие магистратские усилители (в случае соединения Power PS192F),
• Главное жилье, гарантирующее высокий уровень экранирования - класс A.
• Гарантия - 4 года.

Использование усилителей SA -91L/91DL позволяет создавать обширные многопрофильные системы до нескольких сотен розеток. Регулировка уровня сигнала с использованием переключателей обеспечивает стабильность параметров с течением времени. Корпус листа обеспечивает эффективность высокого экрана, предотвращая проникновение мешающих сигналов в внутренней части устройства.

Technical data:

• Name SA -91LD
• work range [MHz] sat 950 - 2400
• dvb -t/radio 47 - 790 Strengthening [DB] SAT 22
• DVB-T/Radio 22
• Reinforcement regulation [DB] SAT 0 ...- 15, шаг 1db
• DVB-T/Radio 0 ...- 15, шаг 1db
• 6/6/12/18
• Разделение [DB] SAT/SAT 30
• SAT/DVB-T 30
• Собственное NICHE [DB] <9 <9
• MAX. Уровень сигнала заземления (IMD3 = 60DB) *** [DBμV] 109
• Макс. Уровень сигнала Satemper (IMD3 = 35 дБ) *** [DBμV] 114
• Питание других устройств Tor Sig. V -
• Tor Sig. H -
• TOR TV NZ. -
• Переход DC в SYG. H 2a*max
• screening class A
• Power consumption 9-18VDC 5W ***
• Working temperature range [ºC] -20 ...+50
• dimensions [mm] 255x135x32
• mass [kg] mass [kg] mass [kg] mass [kg] 0.9

* Макс. 1a в одной строке

** без внешней нагрузки DC; с макс. Нагрузка 55 Вт

*** Питание на линиях сигналов h

*** для 2 нагрузки -baring
