Комплект лежака трубочиста для плоских кровельных покрытий (черепица, рубероид, листовой металл, трапеция и т.п.)

• Длина лежака: 100 см< /li>
• Ширина скамьи: 25 см
• Цвет: Коричневый - RAL 8017
• Материал: горячее цинкование и порошковое покрытие

Комплект состоит из элементов, представленных на фото ниже, а именно:

• Скамейка (площадка) трубочиста - 1 шт.
• Крепления (люльки) - 2 шт.
• Плоские накладные кронштейны - 2 шт.
• Винты - 8 шт.

Важнейшие технические параметры:

Важнейшие технические параметры:

Важнейшие технические параметры:

Применение: Скамьи и ступеньки трубочистов используются для безопасного и комфортного передвижения по наклонной поверхности крыши. Чаще всего используется для связи между люком в крыше и устройствами, требующими обслуживания или ремонта на крыше, такими как дымоходы, антенны или солнечные системы. Правильно подобранные элементы системы позволяют перемещаться по скату ската крыши (горизонтально) и поперек ската крыши (вертикально).

Принцип установки: В зависимости от кровельного покрытия , правильно подобранные кронштейны, которые в сочетании с люльками (также называемыми креплениями) позволяют получить прочное и горизонтальное основание для установки фундамента или ступеньки трубочиста.

Соответствие стандарту EN 516 стандарт: да

Антикоррозийная защита: горячее цинкование и порошковое покрытие

Знак CE >: да

Угол наклона крыши и циркуляция крыши

Ступени и полки дымохода обеспечивают безопасное передвижение по поверхности крыши. Эта кровельная коммуникационная система обеспечивает доступ к дымоходу и антенным устройствам, а также может служить дополнительным путем эвакуации. Угол наклона скамеек и ступенек можно регулировать, правильно прикрутив люльку к кронштейну. Угол можно регулировать от 15° до 45°. Ступени дополняют систему каминных уступов и предназначены для создания путей сообщения, проходящих по наклону ската крыши. Ступени трубочиста следует располагать поочередно, чтобы по ним можно было ходить по крыше, как по лестнице. При использовании расстояния между отдельными ступенями следует учитывать угол наклона крыши:

• Если наклон менее 30° – ступени следует устанавливать в каждом втором ряду кровли. черепицы, на расстоянии 70 см друг от друга.
• Если уклон превышает 30° – ступени следует устанавливать в каждом ряду черепицы, через каждые 35 – 40 см.

Максимальное расстояние между кронштейнами — 80 см. Минимальное количество кронштейнов на скамейку – две штуки.

Внимание! Приведенная выше информация является результатом собранной информации и нашего опыта. Приведенную выше информацию нельзя рассматривать как инструкцию по сборке. Использование кровельных коммуникаций должно соответствовать техническому проекту, разработанному для конкретного объекта, с учетом требований польских норм и действующих технических и строительных норм. Чтобы добавить в комплект дополнительные опоры, используйте отдельные детали.

Одобрения, декларации и стандарты

Системы доступа на крышу производятся на основе европейского стандарта EN516:2006, который имеет статус польского стандарта PN-EN 516. Стандарт распространяется на устройства для ходьбы. крыша постоянно прикреплена к конструкции, несущая способность скатных крыш.

Производитель кровельной коммуникационной системы, предлагаемой Folnet, заявляет о соответствии стандарту посредством Декларации эксплуатационных характеристик (DWU). Это гарантирует соответствие не только польским, но и европейским нормам и обеспечивает безопасность и долговечность всей кровельной коммуникационной системы.

Доступные цвета:

• RAL 9005 — черный
• RAL 7016 — антрацит
• RAL 7024 — графит
• RAL 8004 - кирпично-красный
• RAL 8017 - коричневый - такой вы покупаете на этом аукционе
• RAL 9006 - серебристо-цинковый цвет
• RAL 3009 - каштан
• RAL 3011 - красный
• RAL 6020 - темно-зеленый
• RAL 3004 - вишня

Порошковая покраска

Скамейка предлагается в исполнении с порошковой покраской в ​​самых популярных кровельных цветах по палитре RAL.

Преимущества порошковой покраски:

• гладкое покрытие, без трещин и потеков
• антикоррозионное воздействие
• стойкость к механическим повреждениям
• термостойкость
• высокая стойкость к химическим агентам
• безвредность для окружающей среды

Внимание! Обратите внимание, что могут быть некоторые различия между видимыми цветами и рисунками. на фотографиях и реальных материалах. На цвет, видимый на мониторе покупателя, влияют, среди прочего: состояние оборудования, а также условия фотосъемки, которые могут различаться для отдельных продуктов.

Система гладких кромок с противоскользящим покрытием

• Способ изготовления кромки скамейки: Специальная гладкая обработка кромки скамейки (1) обеспечивает более безопасную установку и использовать. При использовании скамеек с необработанными краями (2) существует риск заклинивания, и в этих местах скамейки имеют пониженную прочность. В скамейках, предлагаемых нашей компанией, эта проблема устранена. При пробивании отверстий на каждой верстаке оставляют запас гладкого неперфорированного материала.

• Противоскользящее покрытие: Верстак трубочиста имеет специально разработанное тиснение. Они создают противоскользящую защиту и отводят воду с поверхности скамейки.

Антикоррозионная защита

В связи с воздействием на элементы кровельных коммуникаций многочисленных атмосферных факторов наши скамейки имеют два покрытия для защиты от коррозии.

Цинковое покрытие

Все элементы изготовлены из оцинкованной стали. Это самый эффективный и долговечный способ защиты стали от коррозии. В процессе цинкования атомы цинка проникают во внешний слой стали, создавая поверхностный железо-цинковый сплав, создавая слой, защищающий от коррозии. Долговечность цинковых покрытий, в зависимости от условий, может достигать до 100 лет.

Порошковое лакокрасочное покрытие

Порошковое покрытие устойчиво к коррозии, химическим веществам, высоким температурам и механическое повреждение. Этот процесс включает нанесение наэлектризованных частиц порошковой краски на металлическую поверхность. Затем окрашенные элементы нагреваются до температуры 140°С – 200°С, в результате чего порошок плавится и полимеризуется.

Все реализуемые элементы кровельной коммуникации имеют необходимые по закону документы, разрешающие изделие устанавливаться на крыше.

p>

В комплект входит

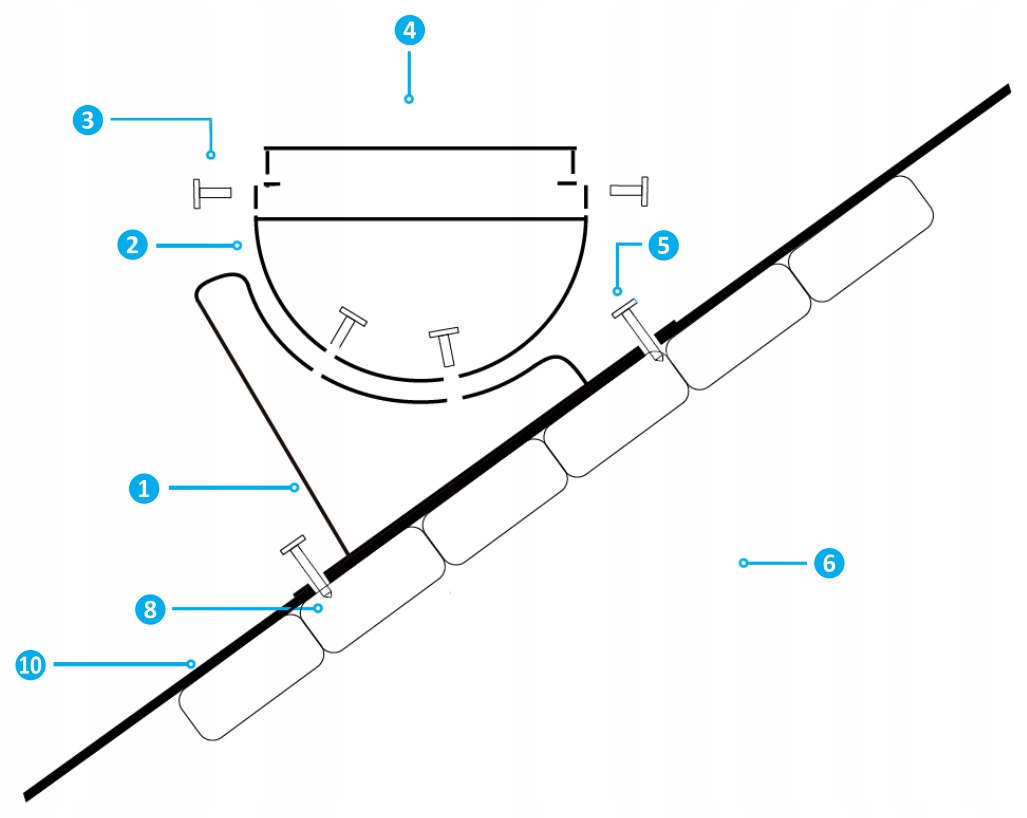

Инструкция по сборке

• 1 — Кронштейн
• 2 — Монтажный кронштейн (люлька) верстака трубочиста
• 3 — Винты
• 4 – Скамейка трубочиста
• 5 – Шурупы
• 6 – Стропила
• 8 – Опалубка
• 10 – Кровля< /li>< /ul>

  Комплексный U-образный стол состоит из U-образного кронштейна (1), опоры стола для трубочиста (2) и платформы стола для трубочиста (4). Полный этап U-образного прочиста состоит из U-образной опоры (1) и этапа чистки дымохода.

Кронштейн П-образного типа предназначен для монтажа цельного фундамента или ступеньки трубочиста на крышах, покрытых: рубероидом, битумной черепицей, шифером, плоским или трапециевидным металлическим листом.

Кронштейн (1) лучше всего монтировать в линию стропил (контробрешетки или доски) с помощью шурупов такой длины, которая обеспечивает соединение со стропилом. В некоторых случаях при необходимости следует соорудить вспомогательную конструкцию (вспомогательную обрешетку). U-образный кронштейн должен поддерживаться по всей длине. Затем с помощью винтов M8 x 20 мм прикрутите опору стола трубочиста (2) или встроенную ступеньку трубочиста к кронштейну (1). Люлька и ступенька должны быть установлены в горизонтальном положении ±3%.

Площадка верстака трубочиста прикручивается к люльке через боковые отверстия в платформе и люльке. Вышеупомянутые элементы следует соединить винтами M8 x 20 мм. Пример схемы установки узкого или широкого подножки показан на рисунке.
