SATEL INTEGRA 128-WRL GSM СИГНАЛИЗАЦИЯ ДЛЯ ДОМА

Проводной комплект сигнализации INTEGRA с пультом управления, сенсорной клавиатурой, сиреной и 8 извещателями BOSCH

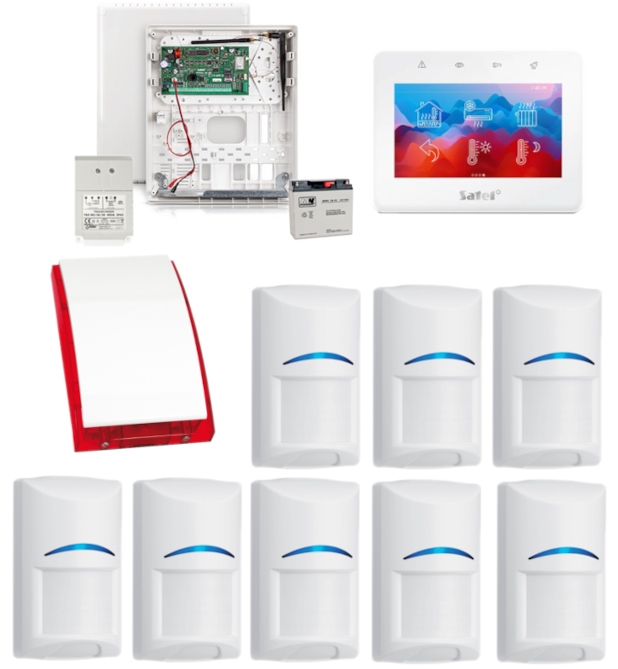

В комплект входят:

• Satel INTEGRA Панель управления 128-WRL - 1 шт;
• Антенна Satel ANT-GSM-I - 1 шт;
• Антенна Satel ANT-868 - 1 шт;
• пластиковый корпус накладного монтажа Satel OPU-3P - 1 шт;
• Трансформатор Pulsar AWT682 (TRZ 60ВА/18В/20В) - 1 шт;
• Необслуживаемый аккумулятор 12В 18Ач - 1 ПК;
• комплектующие панели управления (штыри крепления, резисторы, аккумулятор, кабель аккумулятора);
• проводная клавиатура Satel INT-TSG2-W (цвет корпуса белый) - 1 шт;
• проводная клавиатура Satel INT-TSG2-W (цвет корпуса белый) - 1 шт;
• проводная клавиатура Satel INT-TSG2-W (цвет корпуса белый) li>
• проводной, внутренний датчик движения Bosch Gen2 ISC-BPR2-W12 – 8 шт;
• проводной, внешний оптико-акустический сигнализатор Satel SP-4001 R – 1 шт.
• проводной, внешний оптико-акустический сигнализатор Satel SP-4001 R – 1 шт.
• проводной, внутренний датчик движения Bosch Gen2 ISC-BPR2-W12 – 8 шт. /ul>

  ❗Руководство по эксплуатации и установке можно скачать в разделе «дополнительная информация» внизу страницы.

  ❗ Панель управления можно настроить двумя способами: с помощью DLOADX программы (требуется кабель Satel USB-RS или DB9F/RJ-KPL – не входит в комплект) и с клавиатуры (последовательностью клавиш в сервисном меню).

  ❗ Детектор продается без держателя, который может приобретаться отдельно. Доступны: универсальный (настенный), специальный B335 (настенный), специальный B338 (потолочный).

НАБОР ПРОВОДНОЙ СИГНАЛИЗАЦИИ INTEGRA — передовое решение, сочетающее в себе функции сигнализации с возможностью реализации систем домашней автоматизации и контроля доступа. Благодаря широкий спектр расширений модулей, их возможности можно адаптировать под текущие нужды – от небольших систем до масштабных инсталляций. Большим преимуществом ПКП INTEGRA являются их коммуникационные возможности в сочетании с дополнительными модулями TCP/IP.

Благодаря встроенному модулю GSM вы будете получать точную информацию. SMS/CLIP-уведомление о взломе, сбое и т. д. Дополнительным преимуществом является встроенный беспроводной интерфейс ABAX, поддерживающий, например, беспроводные датчики, пульты дистанционного управления, герконы производства Satel, работающие в диапазоне 868 МГц.< /п>

Панель управления охранной сигнализацией Satel INTEGRA 128-WRL поддерживает от 8 до 128 проводных и беспроводных входов. Имеет встроенный GSM/GPRS коммуникатор с функциями мониторинга, оповещения и дистанционного управления. функции управления. Управление системой возможно с помощью ЖК-клавиатур, зональных клавиатур, пультов дистанционного управления и бесконтактных карт, а также удаленно - с помощью компьютера или мобильного телефона.

✔ ОСОБЕННОСТИ ПРОДУКТА (INTEGRA 128-WRL):

• поддержка от 8 до 128 проводных и беспроводных входов
• встроенный двунаправленный беспроводной интерфейс 868 МГц по технологии ABAX
• возможность разделить систему на 32 зоны, 8 разделов.
• поддержка от 8 до 128 программируемых проводных и беспроводных выходов.
• коммуникационные шины для подключения клавиатур и модулей расширения.
• встроенные- в GSM/GPRS коммуникаторе с функциями мониторинга и оповещения и дистанционного управления.
• работа системы с помощью ЖК-клавиатур, зональных клавиатур, пультов и проксимити-карт, а также удаленно с помощью компьютера или мобильного телефона.
• 64 независимых таймера для автоматического управления
• функции контроля доступа и домашней автоматизации
• память на 21503 события с функцией печати
• поддержка до 240+8+1 пользователей
• Порт RS-232 - гнездо RJ
• возможность обновления ПО через компьютер
• встроенный импульсный блок питания емкостью 2 А с аккумулятором функции зарядки и диагностики
• совместимость с рядом аксессуаров и модулей INTEGRA и ABAX
• возможность не сообщать о сбое сервера SATEL на ПКП (прошивка INTEGRA 1.16 или новее)< /li>

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (INTEGRA 128-WRL):

• количество поддерживаемых беспроводных устройств: 48
• количество поддерживаемых APT-100 пульты дистанционного управления: 248
• программируемые проводные входы: 8
• максимальное количество программируемых входов: 128
• программируемые проводные выходы: 8
• максимум количество программируемых выходов: 128
• выходы мощности: 3
• шины связи: 1+1
• клавиатуры: до 8
• расширителей : до 32
• разделов: 8
• зон: 32
• номера телефонов для оповещения: 16 тыс.
• голосовых сообщений: 16< /li>
• текст сообщений: 64
• пользователи + администраторы: 240 + 8
• таймеры: 64
• память событий: 21503
• нагрузочная способность сильноточных программируемых выходов: 2 А (±10%)
• нагрузочная способность слаботочных программируемых выходов: 50 мА
• нагрузочная способность выхода +КПД: 0,5 А (±10%)
• нагрузочная способность выходов +EX: 0,5 А (±10%)
• Нагрузка выхода AUX: 0,5А (±10%)
• Полоса рабочих частот системы ABAX: 868,0 МГц ÷ 868,6 МГц
• дальность радиосвязи (на открытой местности): до 500 м
• уровень безопасности по EN 50131: Grade 2< /li>
• класс окружающей среды по EN50130 -5: II
• рабочая температура: -10°C ...+55°C
• максимальная влажность: 93% (± 3%)
• Напряжение питания: 18 В переменного тока (±15 %), 50-60 Гц
• рекомендуемый трансформатор: 40 ВА
• Потребляемый ток: 120 мА ( в режиме ожидания от сети 230 В); 300 мА (макс. от сети 230 В)
• Потребляемый ток: 280 мА (в режиме ожидания от аккумулятора); 600 мА (макс. от аккумулятора).
• Напряжение сообщения о сбое аккумулятора: 11 В (±10%)
• Напряжение отключения аккумулятора: 10,5 В (±10%)
• Ток зарядки аккумулятора: 400/800 мА.
• Токовая эффективность источника питания: 2 А.
• Выходное напряжение источника питания: 10,5…14 В постоянного тока.
• Габаритные размеры. платы электроники: 192 х 106 мм.
• Размеры корпуса (ОПУ-3П): 324 х 382 х 108 мм.
• Вес (с корпусом и аксессуарами): 2130 г.
< /ул>

КОРПУС НАВЕРХНЕГО МОНТАЖА Satel OPU-3 P может использоваться в подсобных помещениях, на виду. Основание корпуса можно встроить в стену, а это значит, что сам корпус будет занимать меньше места. Использование специальных съемных монтажных панелей дополнительно облегчает монтаж и обслуживание компонентов системы. Корпус оснащен двойной противосаботажной защитой: от открытия крышки и отсоединения ее от стены.

✅ Универсальность и просторные габариты позволяют установить внутри:

• Панель управления сигнализацией Satel,
• Модули расширения Satel,
• Коммуникационные модули Satel,
• Дверные контроллеры ACCO,
• Доступ к центру управления ACCO-NT.

В корпусе имеется место для установки сетевых трансформаторов 40 или 60 ВА, а также 12 В. Резервная батарея емкостью 7 или 17 Ач. Он не блокирует и не ослабляет радиосигнал, поэтому внутри можно размещать беспроводные устройства с антеннами.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (ОПУ-3 П): >

• противодиверсионная защита от: вскрытия и отрыва от земли
• съемные монтажные пластины, облегчающие монтаж и обслуживание системы
• возможность установки беспроводные устройства с антеннами внутри корпуса.
• место для трансформатора: 40 или 60 ВА.
• возможность установки блока питания APS-412 вместо трансформатора.
• цвет: белый
• материал: полистирол
• размеры: 324 x 382 x 108 мм
• вес: 1850 г

ДВУХДИАПАЗОННАЯ АНТЕННА Satel ANT-GSM-I с разъемом IPX работает в 2-х диапазонах частот: 900/1800 МГц. Предназначен для работы с:

• Панель управления PERFECTA 16, PERFECTA 16-WRL, PERFECTA 32, PERFECTA 32-WRL, VERSA Plus, INTEGRA 128-WRL,
• GSM-X, модуль MICRA,
• другие устройства с разъемом IPX.

Антенну можно разместить в пластиковых корпусах SATEL со специальным местом для крепления устройств данного типа, например ОПУ-4П, ОПУ-3П, ОПУ-2Б.

АНТЕННА Satel ANT-868предназначена для работы с модулями беспроводной системы ABAX (оснащенными, в том числе, ПКП INTEGRA 128-WRL). Он имеет стандартный разъем SMA, поэтому его можно использовать и в других устройствах с таким разъемом, работающих на частоте 868 МГц.

Антенну можно разместить б>в пластиковых корпусах SATEL, со специальным местом, предназначенным для монтажа данного типа устройств.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (АНТ-868):

• Рабочая частота: 868 МГц
• Разъем: RPSMA
• Сопротивление: 50 Ом
• КСВН: <2,0
• потери на отражение для 868 МГц: -24,2 дБ
• рабочая температура: -10 градусов С...+75 градусов С
• размеры: 130 х 10,5 (длина х диаметр)

ТРАНСФОРМАТОР Pulsar AWT682 предназначен для питания устройств, требующих переменного напряжения: U1, U2 или U3. Мощность нагрузок, подключенных к клеммам трансформатора, не может превышать его номинальную мощность. Для соблюдения необходимого класса герметичности (IP43) устройство следует монтировать в вертикальном положении.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (AWT682):

• Напряжение питания: 230 В переменного тока, 50 Гц
• Выходное напряжение (U1/U2/U3): 18 В или 20 В
• Мощность: 60 ВА
• ток, потребляемый при номинальной нагрузке от сети ~230В: 0,33А
• номинальный выходной ток (I1/I2/I3): 3,3А/3,0А
• короткое замыкание и защита от перегрузки: предохранитель F в первичной цепи трансформатора (Т 500 мА/250 В).
• Термическая защита: 130 градусов C (необратимая).
• Соединительные разъемы: AWG 24-12. , 2,5 мм2
• корпус: PC/ABC, UL94-V0
• класс герметичности: IP43
• Для монтажа на DIN-рейку необходим держатель AWO466
• Рабочая температура/термический класс: -10 градусов C ... +40 градусов C / Ta 40B
• относительная влажность: 90%
• размеры: 75 x 124 x 65 мм

ПРОВОДНАЯ КЛАВИАТУРА Satel INT-TSG2-W (цвет корпуса: белый) предназначена для систем охранной сигнализации INTEGRA, INTEGRA Plus и VERSA. Он оснащен 4,3-дюймовым емкостным стеклянным экраном с поддержкой жестов и многоуровневым графическим интерфейсом (до 24 дополнительных экранов), что позволяет настраивать устройство в соответствии с потребностями пользователя. потребности. Вы можете выбрать размер значков и их расположение, а также настроить их внешний вид в соответствии с возложенной на них функцией. Вы можете настроить цвет шрифта, подсветку, значки и даже фон экрана!

Помимо основных команд постановки и снятия с охраны, INT-TSG2 позволяет запускать даже сложные последовательности команд одной командой благодаря функциям МАКРО. Благодаря этому можно использовать функцию умного дома (доступна в ПКП INTEGRA).

Примененный процессор нового поколения работает до 4 раз быстрее по сравнению с предыдущей моделью (INT-TSG).

Клавиатура также обеспечивает быстрый и простой доступ к информации о текущем состоянии системы. Благодаря возможности отображения информации на заставке, достаточно одного взгляда, чтобы узнать, поставлена ​​ли система на охрану, какое время и т. д. В режиме экрана состояния клавиатура также может запустить показ фотографий.

✅ В сочетании с ПКП Integra и Integra Plus обеспечивает 2 программируемые проводные зоны:

• поддержка извещателей типа NO и NC, а также роллетных и вибродатчиков;
• поддержка конфигураций EOL, 2EOL и 3EOL (3EOL при работе с ПКП INTEGRA Plus);
• программирование номиналов параметрических резисторов.

✔ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (INT-TSG2-W):

• 4,3-дюймовый емкостный стеклянный сенсорный экран с поддержкой жестов
• разрешение: 480x272, отображение 16,7 миллионов цветов (true color)
• многоуровневый графический интерфейс, адаптированный под нужды пользователя (до 24 дополнительных экранов)
• возможность настройки и адаптации экранов интерфейса под нужды пользователя необходимо
• более 20 готовых графических мотивов
• возможность создания собственной композиции
• виджеты, позволяющие работать с клавиатурой, управлять системой охранной сигнализации и устройствами автоматики подключение к ПКП
• управление системой с помощью МАКРО-команд, активирующих ряд различных функций в ПКП (в том числе автоматики здания)
• возможность быстрого срабатывания тревог НАПАДЕНИЕ, ПОЖАР, ПОМОЩЬ
• работа с ПКП серии INTEGRA (прошивка INTEGRA 1.20 или новее) и VERSA (прошивка VERSA 1.10 или новее)
• заставка с возможностью отображения часов, даты, состояний элементы системы (зоны, зоны, выходы), температуры (INTEGRA, INTEGRA Plus)
• возможность показа слайд-шоу (функция фоторамки)
• Светодиоды, указывающие текущее состояние системы, расположенные сверху экран
• 2 программируемых проводных входа (поддерживаются только ПКП INTEGRA и INTEGRA Plus): поддержка извещателей типа NO и NC, а также датчиков роллет и вибрации; поддержка конфигураций EOL, 2EOL и 3EOL (3EOL при работе с ПКП INTEGRA Plus); программирование номиналов параметрических резисторов
• встроенный пьезоэлектрический преобразователь звуковой сигнализации
• возможность регулировки громкости сигнализации и подсветки экрана с делением «день/ночь»
• встроенный кардридер памяти microSD (сохранение фотографий для фоторамки, фонов дополнительных экранов) - поддержка карт microSD, microSDHC (в комплект не входят)
• тамперный контакт, реагирующий на открытие корпуса и извлечение настенный
• также доступен в черном цвете (INT-TSG2-B)
• класс защиты окружающей среды по EN50130-5: II
• уровень безопасности по EN 50131: Класс 3
• рабочая температура: -10°C ...+55°C
• макс. влажность: 93% (+/- 3%)
• питание: 12 В постоянного тока
• потребление тока: 100 мА (режим ожидания), 140 мА (макс.)
размеры корпуса: 120 x 92 x 14 мм
• вес: 160 г

ВНУТРЕННИЙ ПРОВОДНОЙ ПИР-ДЕТЕКТОР ДВИЖЕНИЯ Gen2 ISC-BPR2-W12 использует 2 линзы Френеля, чтобы обеспечить четкое изображение по всему полю обзора и высокую эффективность обнаружения вторжений. Эти линзы имеют высокую плотность (77 зон) в 7-слойном расположении, а регулируемая линза в области непосредственно под устройством позволяет настроить 3 дополнительные зоны управления. Улучшенные параметры мониторинга зон непосредственно под устройством устройства и площадь наблюдения 12 м х 12 м позволили охватить всей поверхности. Дополнительным преимуществом датчика является уровень, расположенный в задней части корпуса, что позволяет точно позиционировать датчик.

✅ FSP (Обработка первого шага) позволяет практически немедленно реагировать на присутствие человека без генерации ложных сигналов тревоги из других источников. Чувствительность зависит от параметров анализируемого сигнала: амплитуды, поляризации, крутизны и времени. Это избавляет установщика от необходимости выбора уровня чувствительности, что способствует простоте монтажа и надежности.

✅ Оптическая камера и электроника герметично закрыты в лицевой панели с Защитная крышка для предотвращения повреждений во время сборки. Благодаря этому на работу извещателя не влияют циркуляция воздуха и насекомые. Детектор самостоятельно регулирует свою чувствительность, благодаря чему он может идентифицировать злоумышленников практически при любой температуре.

❗ Детектор не имеет возможности игнорирования домашних животных. ❗

✔ ОСОБЕННОСТИ ПРОДУКТА (Gen2 ISC-BPR2-W12):

• динамическая температурная компенсация — отличные характеристики обнаружения в любых условиях
• диапазоне полная площадь 12 х 12 м.
• угол обзора: 85 градусов.
• регулировка чувствительности.
• первый этап анализа (FSP).
• функции тестирования.
• устойчивость к радиочастотным помехам
• изменяемая высота установки не требует дополнительных регулировок – сокращение времени установки и меньше ложных срабатываний
• самоблокирующийся корпус и встроенный пузырьковый уровень – упрощение сборки время
• обработка сигнала микропроцессором

✅ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Gen2 ISC-BPR2-W12):

• тип оптики: Френеля
• рекомендуемая высота установки: 2,2 – 2,75 м
• класс безопасности: Grade 2
• рабочая температура: -30 градусов С.. + 55 градусов C.
• Электропитание: 9–15 В постоянного тока.
• макс. ток потребления: 18 мА.
• размеры: 105 х 61 х 44 мм.

ПРОВОДНОЙ ОПТИКО-АКУСТИЧЕСКИЙ СИГНАЛЕР Satel SP-4001 R оснащен сверхяркими светодиодами и пьезоэлектрическим преобразователем. Вы можете выбрать один из 3-х типов модулированной звуковой сигнализации интенсивностью 120 дБ, а также можете дополнительно запускать оптический и акустический сигнал независимо друг от друга.

Он также имеет противосаботажную защиту от открытия корпуса или отсоединения его от стены, а внутренняя крышка из оцинкованного листового металла обеспечивает дополнительную защиту электронной платы и преобразователя от механических повреждений. Благодаря соответствующей пропитке система электроники также устойчива к воздействию сложных условий окружающей среды.

Сигнализатор предназначен для установки вне зданий. Корпус сигнализатора выполнен из поликарбоната, что обеспечивает высокую механическую прочность и эстетичный внешний вид устройства.
