СБІЛЬНИК СИГНАЛУ ЗІ Світлодіодним Індикатором

Код: 9688143825
Как заказать
874 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №44112870
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 1

Заказывая «СБІЛЬНИК СИГНАЛУ ЗІ Світлодіодним Індикатором» данный товар из каталога «Счетчики, усилители сигнала» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

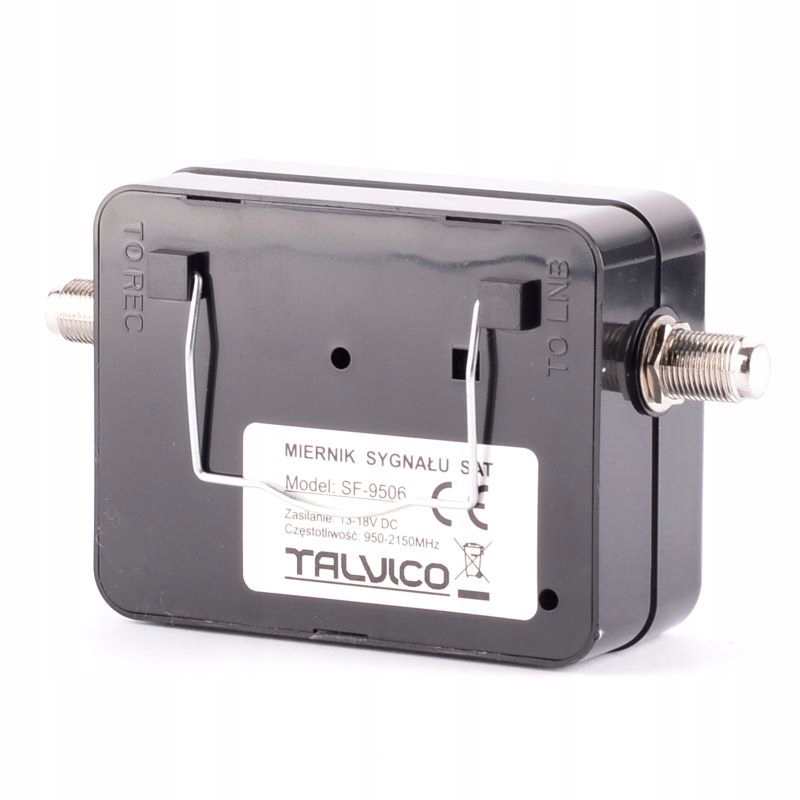

ИЗМЕРИТЕЛЬ СПУТНИКОВОГО СИГНАЛА СО СВЕТОДИОДНЫМ ИНДИКАТОРОМ

ИЗМЕРИТЕЛЬ СПУТНИКОВОГО СИГНАЛА СО СВЕТОДИОДНЫМ ИНДИКАТОРОМ

Электронный измеритель уровня спутникового сигнала для настройки положения спутниковой антенны.

Измеритель имеет два гнезда F. Подключите преобразователь спутниковой антенны к Разъему «Спутник» и разъему «Ресивер» - SAT-тюнер. Соединительные кабели должны быть оконцеваны вилками типа F.

Счетчик оснащен диодами, указывающими поляризацию (13В – вертикальная поляризация В, 18В – горизонтальная поляризация) и индикаторами нижнего и верхнего диапазона (0/22кГц).

Если LNB имеет коэффициент усиления выше 60 дБ, для правильной настройки между преобразователем и измерителем следует включить аттенюатор на 5 дБ.

Технические данные:

  • Разъемы: 2 гнезда F
  • Диапазон: 950–2150 МГц< /li>
  • Усиление: 11 дБ
  • Чувствительность: 7 дБ
  • Источник питания: 13–18 В постоянного тока (от SAT-тюнера)

Руководство пользователя

  • Подключите коаксиальный кабель, идущий от конвертера на антенне, ко входу измерителя с маркировкой «TO LNB» (через разъем F-типа).
  • Соедините вход «TO REC» коаксиальным кабелем с антенным входом SAT-тюнера (через разъем типа F).
  • Убедившись в правильности всех подключений, включите SAT-тюнер - загорится подсветка шкалы счетчика.
  • Грубо расположите спутниковую антенну на выбранном спутнике.
  • Ручками на передней панели установите показания счетчика в зоне
  • Осторожно перемещая антенну в вертикальной и горизонтальной плоскостях, установите максимальное показание счетчика.
  • Регулятором установите показание на шкале счетчика примерно на 5.
  • Повторяйте шаги 6 и 7, пока показания счетчика не перестанут увеличиваться.
  • Выключите спутниковый приемник, отсоедините счетчик от антенного тракта и подключите спутниковый приемник напрямую к преобразователю.
