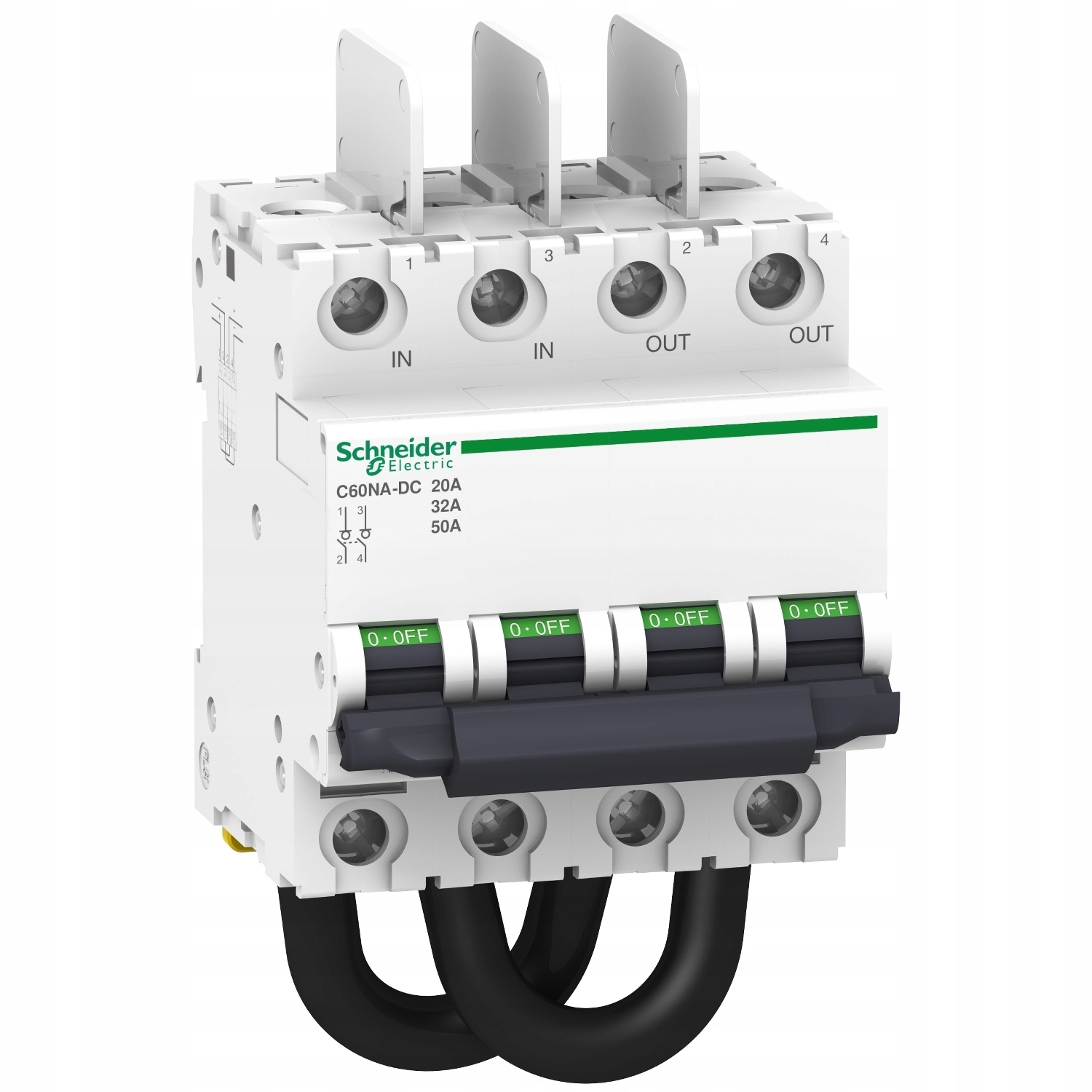

Выключатель-разъединитель постоянного тока Acti9 Schneider Electric C60NA-DC-50 50A 2-полюсный 1000 В постоянного тока, A9N61690

Основные параметры

• Ассортимент продукции: C60
• функция изоляции: да согласно EN/IEC 609473.
• Описание полюса: 2P.
• Тип продукта или компонента: разъединитель.
• Название продукта: C60.
• Категория использования: DC21B
• короткое название устройства: C60NADC
• ассортимент продукции: Acti 9
• применение разъема: массив фотоэлектрических элементов
• Применение разъема: защита фотоэлектрического инвертора

Дополнительные параметры

• высота: 132,7 мм
• способ установки: на защелках
• электрическая долговечность: 300 циклов
• Монтаж на основании: DIN-рейка
• Номинальный рабочий ток [Ie]: 20 А DC21B 1000 В постоянного тока (DC)
• Номинальный рабочий ток [Ie]: 32 А DC21B 800 В постоянного тока ток (постоянный ток)
• Номинальный рабочий ток [Ie]: 50 А DC21B 700 В постоянного тока (DC)
• механическая долговечность: 20 000 циклов
• ширина в 9 модули мм: 8
• Код совместимости: C60NADC
• локальная сигнализация: индикатор включения/выключения
• напряжение отключения: 100 мВ 5,02 мОм 2 Вт 20 А< /li>
• напряжение отключения: 151 мВ 5,02 мОм 4,53 Вт 30 А
• напряжение отключения: 201 мВ 5,02 мОм 8,04 Вт 40 А
• напряжение отключения : 251 мВ 5,02 мОм 12,55 Вт 60 А
• номинальное импульсное выдерживаемое напряжение [Uimp]: 6 кВ
• цвет: белый
• Ширина: 72 мм
>
• Сегмент рынка: жилые дома.
• Сегмент рынка: малые коммерческие объекты.
• Глубина: 77,4 мм.
• Момент затяжки: 3,53,5 Нм.
>
• Вес изделия: 0,545 кг
• Соединительные клеммы: туннельный зажим (сверху) 135 мм², жесткий
• Соединительные клеммы: туннельный зажим (сверху) 125 мм², гибкий
• клеммы подключения: проводной кабель (нижняя сторона)
• длина изолированной секции: 14 мм
• тип управления: рычаг

Рабочая среда

• Степень загрязнения: 2
• Температура окружающей среды при хранении: 4085 °C
• Стандарты: EN/IEC 609473

Переключатели C60NA-DC, SW60-DC, C120NA-DC предназначены для безопасной изоляции инвертора от остальной фотоэлектрической установки. Дополнительный фиксатор рычага позволяет заблокировать рычаг в выключенном положении для дополнительной безопасности при обслуживании инвертора. Поставляется с дополнительными межполюсными крышками для увеличения изоляционного расстояния. Заводская разводка, готовность к непосредственной установке в распределительную коробку.

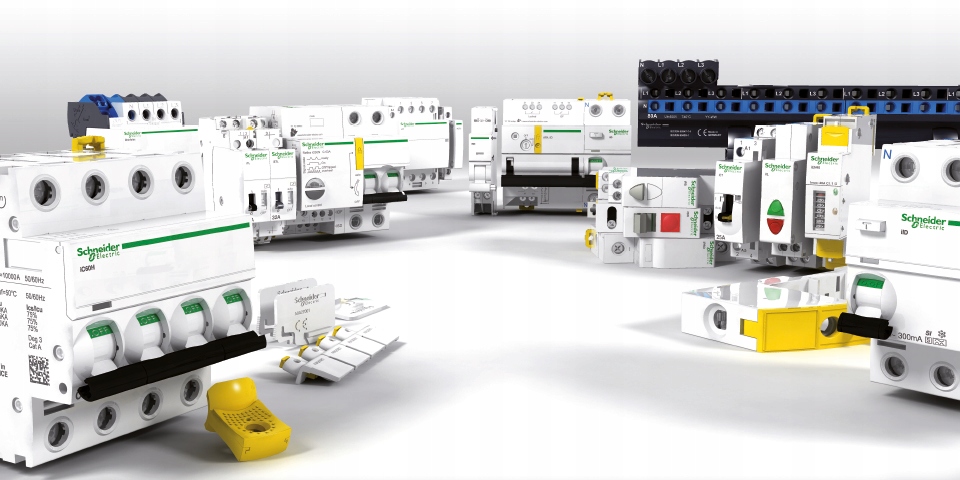

Модульное оборудование Acti 9 Schneider Electric устанавливает самые высокие стандарты с точки зрения безопасности электроустановок, а также возможностей сигнализации и управления с использованием систем связи. Модульное оборудование Acti 9 обеспечивает безопасность при обслуживании установки на протяжении всего срока ее эксплуатации. Модульные системы устройств Acti 9 предназначены для минимизации времени простоя и предотвращения непреднамеренного отключения. Модульное оборудование Acti 9 упрощает окончательное распределение энергии в зданиях и промышленных предприятиях. По мере появления новых стандартов установки или изменения требований к зданию модульное оборудование Acti 9 можно легко расширить. Это гибкая и открытая система, комплексные и интегрированные элементы которой могут взаимодействовать с любой системой управления зданием. Оборудование Acti9 гарантирует полную безопасность во время работы благодаря VisiSafe.
