•             Описание опор – 1P

•             Комбинация контактов – 1 НО

•             Номинальный ток –16 А

•             Тип сети – переменный ток

•             Управляющее напряжение – 230...240 В переменного тока 50/60 Гц; 110 В постоянного тока

•             Частота сети – 50/60 Гц

•             Номинальное рабочее напряжение – 250 В переменного тока (AC) 50/60 Гц

•             Частота переключений – 100 переключений/день; 5 операций переключения в минуту

•             Длительность импульса – 50 мс...1 с

•             Монтажное основание – DIN-рейка

•             Ширина  в 9 мм – 2 модуля

•             Электрическая долговечность — AC-21: 200 000 циклов; AC-22: 100 000 циклов

•             Момент затяжки – 1 Нм

•             Уровень шума – 60 дБ

•             Изделие соответствует следующим стандартам: EN 669-2-2; ЕН 669-1

Импульсные реле iTL используются преимущественно в жилом и коммерческом строительстве для управления освещением и участками электроустановок. Бистабильное управление позволяет использовать несколько кнопок для включения/выключения одной и той же цепи. Конфигурация контактов реле позволяет подобрать данное устройство в соответствии с вашими потребностями.

Импульсные реле iTL. Импульсные реле используются для управления с помощью кнопки цепями освещения, которые могут включать в себя:

- лампы накаливания, галогенные лампы низкого напряжения и т.п. (резистивная нагрузка) - люминесцентные лампы, газоразрядные лампы и т.п. (индуктивная нагрузка)

Пульт дистанционного управления iTLs — позволяет удаленно сигнализировать о своем состоянии (открыт/закрыт).

Центральное управление iTLc — обеспечивает централизованное управление группой импульсных реле TLc, которыми одновременно можно управлять локально с помощью импульсного сигнала.

Управление непрерывным сигналом iTLm - Срабатывают после подачи непрерывного сигнала от коммутируемых контактов (выключателя, таймера, термостата). Ручное управление невозможно.

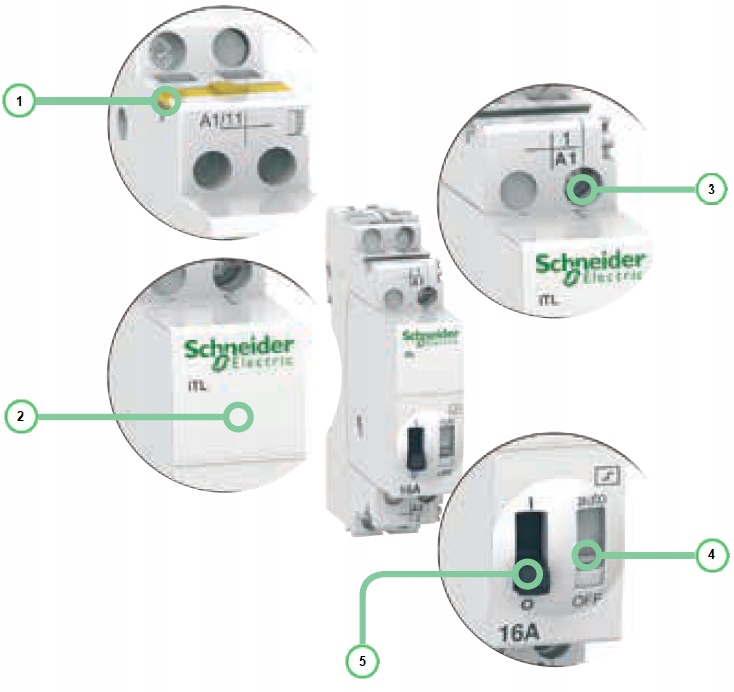

2. Большая площадь для маркировки цепей.

3. Клеммы с изоляцией IP20.

4. Дистанционное отключение сигнала с помощью селектора (кроме цельного 4-контактного реле) для технического обслуживания.

5. Ручное управление на передней панели: прямое и приоритетное ручное управление с помощью рычага. Индикатор состояния механического контакта.

Приложение:

• управление освещением, кондиционированием, вентиляцией,
• необходимость централизованного управления,
• управление с помощью кнопок, в том числе с подсветкой, из различных мест объекта
• li>
• последовательное управление

Основные параметры импульсных реле iTL:

• Номинальный ток 16А / 32А
• Конфигурация контактов: 1НО, 2НО, 1НО+1НЗ, 4НО
• Возможность расширения версий 1НО и 2НО вспомогательным контактом 1перекидной +1NC
• Управляющее напряжение переменного тока: 12/24/48/130/230 В
• Управляющее напряжение постоянного тока: 6/12/24/48/110 В

• Контроль и управление электрическими цепями в промышленных, общественных и жилых зданиях
• Управление освещением с помощью нескольких кнопок

2. Центральный контроль iATLc(1), (3):

A9C15404 - 24...240 В переменного тока

3. Сигнализация iATL (1):

A9C15405 - 24...240 В переменного тока

4. Центральное управление + сигнализация iATLc+s (3):

A9C15409 - 24...240 В переменного тока

5. Центральный многоуровневый контроль iATLc+c (2), (3):

A9C15410 - 24...240 В переменного тока

6. Последовательное управление iATL4:

A9C15412 — 230 В переменного тока

7. Кнопка управления iATLz с подсветкой:

A9C15413 - 130...240 В переменного тока

8. При непрерывном сигнале iATLm(1):

A9C15414 — 12...240 В переменного тока

9. контроль задержки iATEt (4):

A9C15419 - 24...240 В переменного тока

10. Управление и сигнализация iATL24:

A9C15424 — 230 В переменного тока

(1) Вспомогательное оборудование iATLc и ATLm добавляется с правой стороны импульсного реле.

(2) Подключение традиционными кабелями. Оборудование iATLc+c должно быть установлено с правой стороны iATLc+s или iATLc.

(3) Функции центрального управления (iTLc, iATLC, iATLc+s,iATLc+c) работают только в сети переменного напряжения (AC).

(4) iATEt: управляющее напряжение: 24–240 В переменного тока, 24–110 В постоянного тока.

Центральное управление iATLc — используется для централизованного управления группой импульсных реле, управляющих отдельными цепями, с возможностью одновременного управления каждым импульсным реле

Сигнализация iATLs — включает удаленную сигнализацию состояния реле, к которому оно подключено.

Централизованное управление + сигнализация iATLc+s-Используется для централизованного управления группой импульсных реле, управляющих отдельными цепями, с возможностью одновременного управления каждым импульсным реле. Дополнительно дистанционная сигнализация механического состояния реле.

Многоуровневое централизованное управление iATLc+c - Используется для централизованного управления несколькими группами импульсных реле с возможностью одновременного ручного местного управления и центрального управления в группе.

Непрерывное управление сигналом iATLm — в сочетании с импульсным реле непрерывное управление сигналом.

iATEt непрерывное управление сигналом — в сочетании с импульсным реле автоматически разъединяет цепь по истечении установленного времени.

Последовательное управление iATL4 — обеспечивает последовательное управление двумя цепями.

Управление кнопками с подсветкой iATLz — используется для управления импульсным сигналом от кнопок с подсветкой без риска сбоев в работе.

Управление и сигнализация iATL24 24 В постоянного тока — это оборудование позволяет подключить импульсное реле с интерфейсом Acti 9 Smartlink или программируемый логический контроллер (ПЛК) с напряжением 24 В постоянного тока (управление, выход/выход). сигнализация С). Управление 230 В переменного тока.

11. A9C15415 — Желтые защелки: Обеспечивает механическое и/или электрическое соединение между реле и оборудованием (10 шт.).

12. A9A27062 - Проставка 9 мм: Требуется для уменьшения повышения температуры модульных устройств, установленных рядом друг с другом. Рекомендуется для разделения электронных устройств (термостата, программируемых часов). и др.) от электромеханических устройств (реле, контакторов).

13. Маркеры клемм

Модульное оборудование Acti 9 от Schneider Electric устанавливает самые высокие стандарты с точки зрения безопасности электроустановок, а также возможностей сигнализации и управления с использованием систем связи. Модульное оборудование Acti 9 обеспечивает безопасность при обслуживании установки на протяжении всего срока ее эксплуатации. Модульные системы распределительных устройств Acti 9 предназначены для минимизации простоев и предотвращения непреднамеренных отключений.

Аксессуары для модульного оборудования

Система Acti 9 включает в себя широкий спектр аксессуаров для модульного оборудования. Полный набор аксессуаров для модульного оборудования облегчает все действия, в том числе вмешательства на месте установки без отключения для обеспечения непрерывности электропитания. Аксессуары для модульного оборудования включают в себя простую в установке систему навесных замков, соединительный блок и поворотный привод со степенью защиты IP55, который можно установить на передней или боковой части корпуса. Приводной механизм установлен на устройстве. Крышки зажимных винтов, предотвращающие доступ к винтам. Вставные основания, которые позволяют быстро снять или заменить выключатель, не касаясь соединений. В число доступных аксессуаров для модульного оборудования также входят разделители полюсов, усиливающие изоляцию между соединениями, и защелкивающиеся маркеры.
