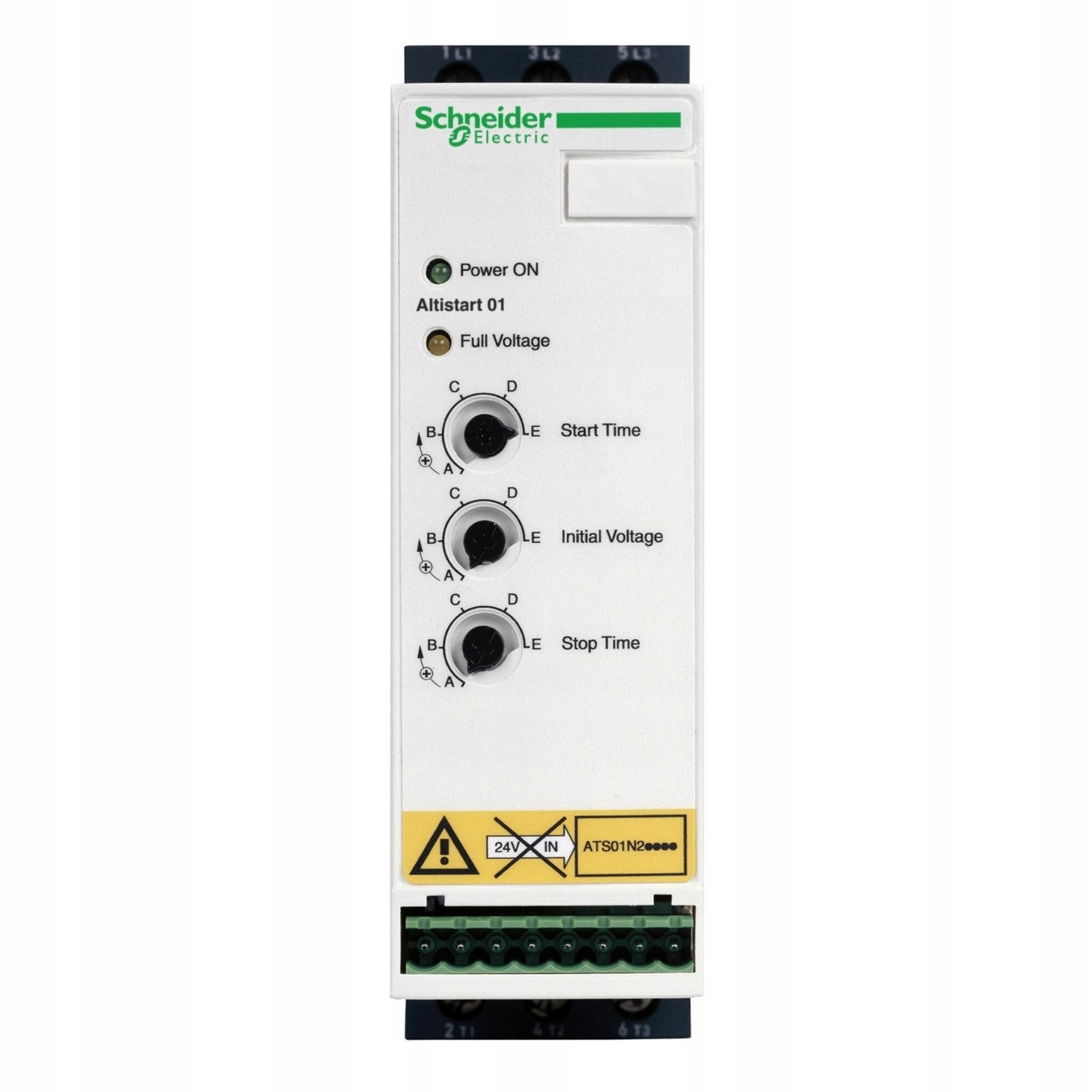

Schneider Softstart 3f Altistart 01 110–480 В, 11 кВт 22 А ATS01N222QN

Это устройство плавного пуска Altistart 01 монтируется на DIN-рейку и может питать трехфазные асинхронные двигатели до 22 А.

Это устройство Altistart 01 можно использовать для двигателей номинальной мощностью до 5,5 кВт или Мощность 7,5 л.с. для 3-фазного тока (от 200 до 240 В переменного тока).

Это устройство плавного пуска, монтируемое на DIN-рейку, было разработан для обеспечения плавного запуска простых машин, таких как конвейеры, конвейерные ленты, насосы, вентиляторы, компрессоры, автоматические двери и ворота, небольшие краны и машины с ременным приводом.

Ширина 45 мм делает его одним из самые маленькие устройства плавного пуска на рынке, их можно установить практически где угодно.

Он имеет встроенный байпас, что снижает шум и снижает тепловыделение.

Простая конфигурация, всего 2 настройки: настраиваемые силами неспециалистов.

Обеспечивает плавный пуск машин, избегая механических воздействий и продлевая срок их службы.

Основные параметры

• Ассортимент продукции: Altistart 01
• Количество фаз в сети: 3 фазы
• Мощность двигателя в кВт: 11 кВт , 3 фазы при 380...415 В
• Мощность двигателя, кВт: 7,5 кВт, 3 фазы при 380...415 В
• Параметры пускателя IcL: 22 А.
• Назначение устройства: Асинхронные двигатели.
• Тип пуска: Пуск с изменением напряжения.
• Краткое наименование устройства: Altistart 01.
• Тип продукта или компонента: Устройство плавного пуска.
• Применение продукта: компактные машины.
• Номинальное напряжение питания [Us]: 380...415 В - 10...10 %
• Напряжение цепи управления [Uc]: Встроенный пускатель
• Выходное напряжение: <= напряжение питания
< /ул>

Дополнительные параметры

• Время запуска: 1 с/100
• Время запуска: 5 с/20
• Запуск время: 10 с / 10
• Время запуска: регулируется от 1 до 10 с
• Частота сети: 47,5...63 Гц
• Частота сети: 50...60 Гц - 5...5%
• Доступная функция: Встроенный шунт
• Глубина: 131 мм
>
• Код совместимости: Altistart 01N2.
• Дискретная входная логика: положительная LI1, LI2, BOOST при 0: < 5 В и <= 0,2 мА при состояние 1: > 13 В, >= 0,5 мА.
• Вес изделия: 0,56 кг.
• Пусковой момент: 30...80 % от пускового момента двигателя, подключенного непосредственно к линия электропередачи
• Дискретное входное напряжение: 24...40В
• Дискретное выходное напряжение: 24В (предел напряжения: 6...30В) открытая логика коллектора
• Токовая нагрузка: 110 А при номинальной нагрузке
• Маркировка: CE
• Ток дискретного выхода: 2 А DC-13
• Ток дискретный выход: 3 А AC-15.
• Ширина: 45 мм.
• Тип системы запуска двигателя: Плавный пуск.
• Тип входа. дискретный: функции дискретных входов (LI1, LI2, BOOST) остановка, работа и усиление при запуске <= 8 мА 27 кОм
• Тип дискретного выхода: логика с открытым коллектором LO1 сигнал окончания пуска
• > Тип дискретного выхода: Релейные выходы R1A, R1C NO
• Тип дисплея: 1 светодиод (зеленый) для стартера питание
• Тип дисплея: 1 светодиод (желтый) при достижении номинального напряжения
• Пределы выходного напряжения: 342–456 В
• Версия устройства: С подогревом раковина
• Высота: 154 мм
• Диапазон мощности двигателя AC-3: 7–11 кВт для 380–440 В 3 фазы

Окружающая среда

• Сертификаты продукции: CSA
• Сертификаты продукции: UL
• Сертификаты продукции: CCC
• Сертификаты продукции: B44.1-96/ASME A17.5 для пускателя, подключенного к клеммам двигателя треугольником.
• Сертификаты продукции: C-Tick
• Сертификаты на продукцию: ГОСТ.
• Степень защиты IP: IP20.
• Температура окружающей среды при хранении: -25–70 °C согласно EN/IEC 60947. -4-2
• Рабочая температура окружающей среды: -10–40 °C (без снижения характеристик)
• Рабочая температура окружающей среды: 40-50 °C (со снижением тока 2% на каждый °C)

Особенности

• Обеспечивает плавный пуск насосов, вентиляторов, компрессоров и машин, предотвращая механические нагрузки и продлевая срок их службы.
• Прогрессивный пуск снижает шум, связанный с запуском и остановкой двигателей. , снижающий дискомфорт для операторов на рабочем месте.
• Ширина 45 мм, это один из самых маленьких устройств плавного пуска на рынке; может быть установлен практически где угодно.
• Простая конфигурация, всего 2 настройки: настраивается неспециалистами.
• Точный контроль времени запуска позволяет адаптироваться к инерции системы и механическим ограничениям.
• > li>
• Встроенный байпас снижает шум и снижает тепловыделение.
