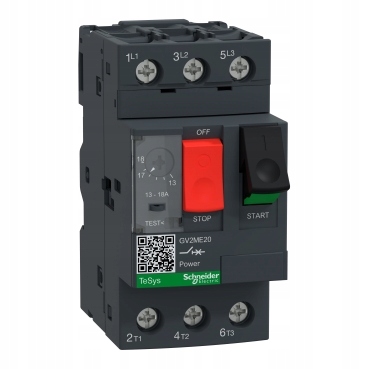

Schneider Electric, выключатель двигателя GV2ME с кнопочным приводом, рамочные клеммы I=13-18A PL, GV2ME20AP

Основные параметры:

• Диапазон продуктов: TeSys
• Название продукта: TeSys GV2
• Тип продукта или компонента: Переключатель
• Краткое название устройства: GV2ME
• Применение устройства: двигатель.
• Технология триггера: термомагнитная.
• Описание полюса: 3P.
• Тип сети: переменный ток (AC).
• Применение. категория: AC-3 по IEC 60947-4-1, категория A по IEC 60947-2

Дополнительные параметры:

• Частота сети: 50 Гц.
• Способ монтажа: симметричная DIN-рейка 35 мм: разрезная, панель: привинченная ( с переходной пластиной)
• Монтажное положение: в любом положении
• Мощность двигателя в кВт: 7,5 кВт при 400/415 В переменного тока (AC) 50 Гц, 9 кВт при 500 В переменном ток (AC) 50 Гц, 15 кВт при 690 В переменный ток (AC) 50 Гц
• Отключающая способность: 100 кА Icu при 230/240 В переменного тока (AC) 50 Гц в соответствии с IEC 60947 -2,15 кА Icu при 400/415 В переменного тока (AC) 50 Гц в соответствии с IEC 60947-2, 8 кА Icu при 440 В переменного тока (AC) 50 Гц в соответствии с IEC 60947-2, 6 кА Icu при 500 В переменного тока ( переменный ток) 50 Гц в соответствии с IEC 60947-2, 3 кА Icu при 690 В переменного тока (AC) 50 Гц в соответствии с IEC 60947-2
• Номинальный рабочий ток отключения [Ics]: 100 % при 230/240 В переменного тока (AC) 50 Гц согласно IEC 60947-2, 50 % при 400/415 В переменного тока (AC) 50 Гц согласно IEC 60947-2, 50 % при 440 В переменного тока ток (AC) 50 Гц согласно IEC 60947-2, 75 % при 500 В переменный ток (AC) 50 Гц согласно IEC 60947-2, 75 % при 690 В переменный ток (AC) 50 Гц согласно IEC 60947-2
• Тип управления: кнопочный.
• Номинальный ток: 18 А.
• Диапазон регулировки термозащиты: 13–18 А.
• Ток магнитного срабатывания. : 223 А
• Номинальное рабочее напряжение [Ue]: 690 В переменного тока (AC) 50 Гц согласно IEC 60947-2
• Номинальное напряжение изоляции [Ui]: 690 В переменного тока (переменный ток) 50 Гц согласно IEC 60947-2
• Номинальный тепловой ток с конвективным воздушным охлаждением [Ith]: 18 A согласно IEC 60947-4-1
• Номинальное импульсное напряжение [Uimp]: 6 кВ согласно IEC 60947-2
• Потери мощности на полюс: 2,5 Вт
• Механическая долговечность: 100 000 циклов
• Электрическая долговечность: 100 000 циклов для AC-3 при 440 В
• Максимальная рабочая скорость: 25 циклов/ч
• Режим работы: непрерывный согласно IEC 60947-4-1
• Момент затяжки : 1,7 Нм на винтовых зажимах.
• Изолирующая функция: да, согласно IEC 60947-1.
• Чувствительность к потере фазы: да, согласно IEC 60947-4-1.
< /ul>

Рабочая среда:

• Стандарты: EN/IEC 60947-2, EN/IEC 60947-4-1, UL 60947-4-1 , CSA C22.2 № 60947-4-1
• Сертификаты продукции: IECEE CB Scheme, UL, CSA, CCC, EAC, ATEX
• Защитные характеристики: TH
• Степень защиты IP: IP20 согласно IEC 60529
• Степень защиты IK: IK04
• Температура окружающей среды при эксплуатации: -20…60 °C
• Температура окружающей среды при хранении: -40…80 °C.
• Огнестойкость: 960 °C по IEC 60695-2-1.
• Рабочая высота (в метрах над уровнем моря): 2000 м.

Размеры:

• Высота: 89 мм
• Ширина: 45 мм
• Глубина: 78,5 мм
• Вес изделия: 0,26 кг

Выключатели двигателей TeSys GV2

Выключатели двигателей GV2 из семейства TeSys обеспечивают изоляцию, возможность ручного управления двигателем и защиту от короткого замыкания и перегрузки. Все это ограничено шириной в 45 мм. Выключатель двигателя с магнитной или термомагнитной защитой можно быстро и легко интегрировать с другими устройствами. Широкий набор дополнительных аксессуаров увеличивает функциональность устройства.

Функции моторных выключателей TeSys GV2:

Вы можете полностью адаптировать моторный выключатель GV2 под свои нужды, выбрав изделие с магнитной или термомагнитной защитой и кнопочным, поворотным или рычажным приводом.

ГВ2МЭ :

• термомагнитная защита
• кнопочный привод

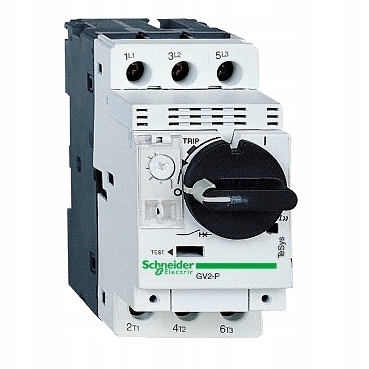

ГВ2П:

• термомагнитная защита
• поворотный привод, возможен привод двери
• информация о происхождении расцепителя (короткое замыкание или перегрузка)

GZ1E:

• защита термомагнитная
• кнопочный привод

GV2L:

• магнитный защита
• поворотный привод, возможен дверной привод

Спецификация:

• максимум 15 диапазонов для покрытия диапазона от 0,1 А до 32 А.
• Электрическая прочность (3/415 В переменного тока) может достигать 100 000 циклов при ручном управлении.
• рамочные клеммы, в версиях GV2ME также возможны другие подключения.
• с возможностью блокировки кнопок/ручок.
• монтаж на рейку.
• широкий выбор дополнительных аксессуаров: от вспомогательных контактов и коммутационных шин до герметичных корпусов.

Преимущества использования моторных выключателей TeSys GV2:

• Полная защита двигателя в одном устройстве
• Компактный размер (45 мм) и простая интеграция с другими устройствами
• Высокая долговечность при ручном управлении двигателем.
• Простой выбор.
• Широкий выбор дополнительных аксессуаров.
• Может использоваться в различных областях применения.
• Эффективная защита от короткого замыкания и перегрузки

Применение:

• Выключатель двигателя GV2 серии TeSys может использоваться во всех приложениях – от промышленность к строительству. Соответствие стандартам IEC 60947-2, IEC 60947-4-1 и UL 60947-4-1 (переход на UL 508).
• Пускатель двигателя GV2RT может использоваться в качестве защиты двигателей с высокими пусковыми токами. или для защиты трансформаторов.
