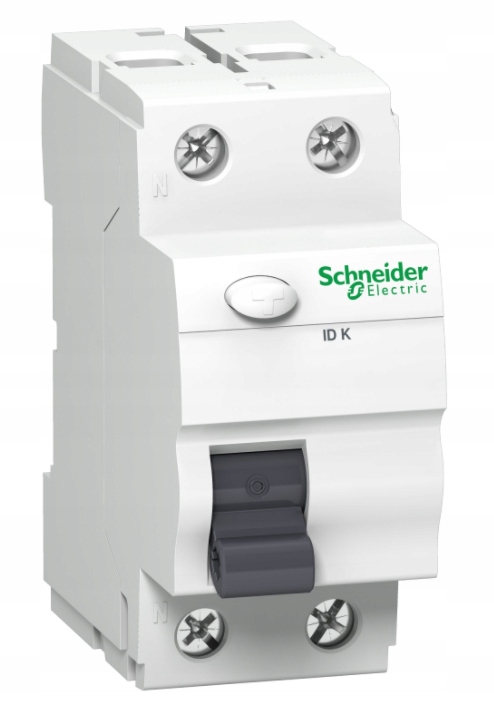

Schneider Electric, Автомат защитного отключения K60 IDK-40-2-30-A 40A 2-полюсный 30мА тип A, A9Z01240

Основные параметры

• Ассортимент продукции : Acti 9
• Название продукта: Acti 9 ID K
• Тип продукта или компонента: Устройство защитного отключения (RCCB)
• Краткое имя устройства: ID K< /li>
• Описание полюса: 2P
• Нейтральное положение: СЛЕВА
• [In] номинальный ток: 40 А
• Тип сети: Переменный ток (AC) )
• Чувствительность по току утечки: 30 мА
• Задержка защиты по остаточному току: Мгновенная
• Тип защиты по остаточному току: Тип A
• Знак качества : VDE
/ul>

Дополнительные параметры:

• Местоположение устройства в системе: Исходящее
• Основная частота: 50/60 Гц
• Номинал [Ue] рабочее напряжение: 220...240 В переменного тока, 50 Гц.
• Технология отключения устройства остаточного тока: независимая от напряжения.
• Номинальная включающая и отключающая способность: Idm 500 А / Im 500 А.
>
• Номинальный условный ток короткого замыкания: GL63: Inc. 4,5 кА / K60: Inc. 6 кА
• Номинальное напряжение изоляции [Ui]: 440 В переменного тока, 50 Гц
• Номинальный импульс выдерживаемое напряжение [Uimp]: 4 кВ
• Ударный ток: 250 А
• Индикация положения контакта: НО
• Тип управления: Рычажный
• Способ монтажа: С защелкой
• Монтажное основание: DIN-рейка
• Ширина в модулях 9 мм: 4
• Высота: 81 мм
• Ширина: 36 мм.
• Глубина: 68 мм.
• Вес изделия: 0,18 кг.
• Цвет: Белый.
• Механическая прочность: 5000 циклов.
>
• Электрическая долговечность: AC-1: 2000 циклов.
• Соединения - клеммы: двойное соединение сверху или снизу 1…35 мм², жесткое / двойное соединение сверху или снизу 1…25 мм², гибкое
• Длина изолированной секции: 14 мм для верхнего или нижнего подключения.
• Момент затяжки: 3,5 Нм сверху или снизу.

Рабочая среда

• Стандарты: EN/IEC 61008-1
• Уровень защиты IP: IP20 согласно IEC 60529 / IP40 (модульный корпус) согласно IEC 60529< /li>
• Степень загрязнения: 2
• Электромагнитная совместимость: импульсная выдержка 8/20 мкс, 200 А в соответствии с EN/IEC 61008-1
• Температура окружающей среды при эксплуатации: - 25…40 °С.
• Температура окружающей среды при хранении: -30…70 °С.

Серия Acti9

Квартиры, офисные здания, промышленные предприятия. Можно ли везде использовать одно и то же модульное оборудование?

Как и в случае с другими устройствами, существуют серии модульного оборудования, предназначенного для домашнего, промышленного и коммерческого использования.

Пример двух серий модульного оборудования от Schneider Electric: К60, предназначенной преимущественно для жилых помещений, и Acti 9, рекомендованной для использования на промышленных и коммерческих объектах.

1) Какие стандарты применяются к миниатюрным автоматическим выключателям?

Для миниатюрных автоматических выключателей существует два стандарта, в соответствии с которыми они могут быть изготовлены.

• Стандарт EN 60898 Стандарт -1 определяет требования к автоматическим выключателям, используемым в домашних и аналогичных установках. Устройства, изготовленные в соответствии с настоящим стандартом, предназначены для эксплуатации неквалифицированными лицами (например, включение выключателя человеком, находящимся дома после того, как выключатель отключил короткое замыкание).
• Стандарт EN 60947-2 определяет требования к автоматическим выключателям, которые в целом можно определить как предназначенные для промышленного применения. Этим аппаратом должны управлять только квалифицированные специалисты.

Пример паспортной таблички автоматического выключателя с параметрами, определенными в соответствии с требованиями промышленного стандарта EN 60947-2 и стандарта защиты бытовых установок: EN 60898-1. Миниатюрные автоматические выключатели серии iC60N полностью соответствуют двум стандартам, поэтому могут использоваться как в установках, обслуживаемых только квалифицированным персоналом, так и в жилых и аналогичных установках.

2) Каковы различия в долговечности промышленного и бытового оборудования?

Примером различных требований к оборудованию в зависимости от его назначения является устойчивость к короткому замыканию. На промышленных объектах, особенно вблизи трансформатора или при использовании шин для распределения электроэнергии, от используемых автоматических выключателей может потребоваться сила короткого замыкания до нескольких десятков кА. Каскадные таблицы доступны для устройств серии Acti9. За счет координации защиты, такой как автоматический выключатель в литом корпусе серии NSX, с миниатюрным автоматическим выключателем iC60 (например, дополненным модулем дифференциального тока Vigi iC60), последний можно использовать при ожидаемых токах короткого замыкания до 80 кА во всем диапазоне токов. , т.е. до 63 А. Самостоятельно выключатели МТЗ серии iC60 характеризуются прочностью короткого замыкания Icu = 10/15/25 кА в зависимости от исполнения. Для оборудования в квартирах и домах обычно достаточно силы короткого замыкания 6 кА

Пример таблицы каскадирования для компактных автоматических выключателей iC60 и NSX

В промышленных условиях защитные устройства также подвергаются воздействию более сильных скачков напряжения, например, связанных с коммутацией мощных нагрузок или возникновением коммутационных перенапряжений. Автоматические выключатели Acti 9 характеризуются выдерживаемым импульсным напряжением Uimp = 6 кВ.

В случае оборудования для жилых помещений обычно достаточно напряжения 4 кВ.

Удельное значение характер работ и воздействия, которым может подвергаться оборудование, защищающее промышленные и бытовые установки, совершенно различны. Отсюда и разные требования к устройствам для жилых и промышленных установок.
