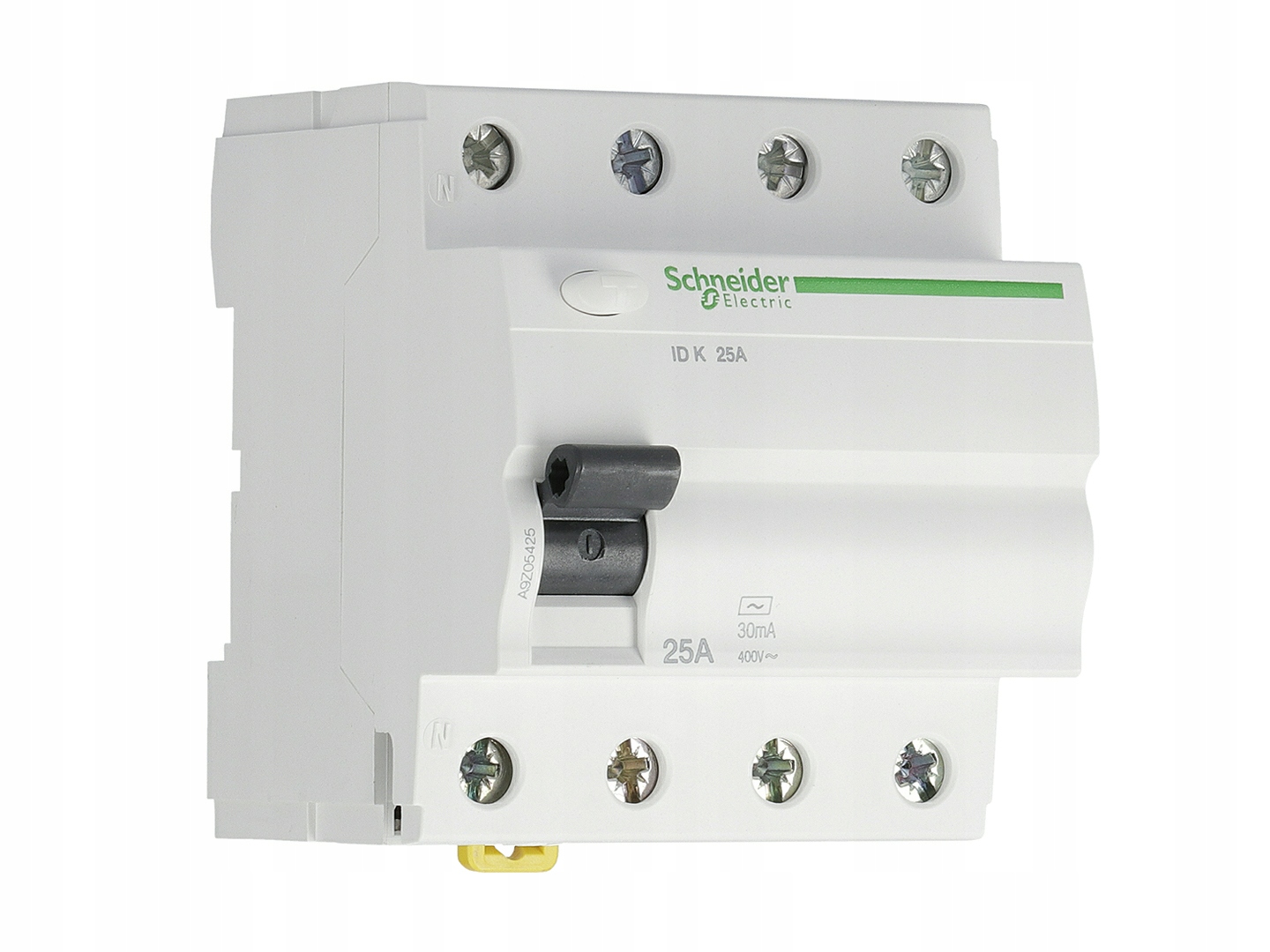

Schneider Electric, УЗО K60 IDK-25-4-30-AC 25А 4-полюсный 30мА тип переменного тока, A9Z05425

Основные параметры

• Ассортимент продукции: Acti 9
• Название продукта: Acti 9 ID K
• Тип продукта или компонента: Устройство защитного отключения (RCCB)
• Краткое имя устройства: ID K
• Описание полюса: 4P
• Нейтральное положение: ЛЕВОЕ
• [In] номинальный ток: 25 А
• Тип сети: Переменный ток (AC)< /li >
• Чувствительность к току утечки: 30 мА
• Задержка защиты по остаточному току: Мгновенная
• Тип защиты по остаточному току: переменный тип
• Знак качества : VDE
/ul>

Дополнительные параметры:

• Расположение устройства в системе: Розетка
• Частота сети: 50/60 Гц
• Номинал [Ue] напряжение подключения: 380...415 В переменного тока, 50 Гц.
• Технология отключения устройства остаточного тока: независимая от напряжения.
• Номинальная включающая и отключающая способность: Idm 500 А / Im 500 А.
• Номинальный условный ток короткого замыкания: GL63: Inc. 4,5 кА / K60: Inc. 6 кА
• Номинальное напряжение изоляции [Ui]: 440 В переменного тока, 50 Гц
• Номинальный импульс выдерживаемое напряжение [Uimp]: 4 кВ
• Ударный ток: 250 А
• Индикация положения контакта: НО
• Тип управления: Рычажный
• Способ монтажа: Защелка.
• Монтажное основание: DIN-рейка.
• Ширина в модулях 9 мм: 8.
• Высота: 81 мм.
• Ширина: 72 мм.
• Глубина: 68 мм.
• Цвет: Белый.
• Механическая долговечность: 5000 циклов.
• Электрическая долговечность: АС-1: 2000. циклов
• Соединения - клеммы: двойное соединение сверху или снизу 1...35 мм², жесткое / двойное соединение сверху или снизу 1...25 мм², гибкое
• Длина полосы: 14 мм для верха или нижнее подключение
• Момент затяжки: 3,5 Нм сверху или снизу

Рабочая среда

• Стандарты: EN/IEC 61008-1
• Степень защиты IP: IP20 согласно IEC 60529 / IP40 (модульный корпус) согласно IEC 60529
• Степень загрязнения: 2
• Электромагнитная совместимость: импульсная выдержка 8/20 мкс, 200 А в соответствии с EN/IEC 61008-1
• Температура окружающей среды при эксплуатации: - 25…40 °С.
• Температура окружающей среды при хранении: -30…70 °С.

Серия Acti9

Квартиры, офисные здания, промышленные предприятия. Можно ли использовать одно и то же модульное устройство везде?

Как и другие устройства, доступны серии модульных устройств, предназначенные для бытового или промышленного и коммерческого применения.

Пример двух серий модульных аппаратов компании Schneider Electric: К60, предназначенной преимущественно для жилых помещений, и Acti 9, рекомендованной для использования на промышленных и коммерческих объектах.

1) Какие стандарты применяются к автоматическим выключателям максимального тока?

Для автоматических выключателей максимального тока существует два стандарта, в соответствии с которыми они могут быть изготовлены.

• EN 60898- Стандарт 1 определяет требования к автоматическим выключателям, используемым в бытовых и аналогичных установках. Оборудование, изготовленное в соответствии с настоящим стандартом, предназначено для эксплуатации неквалифицированными лицами (например, включение автоматического выключателя человеком, остающимся дома после устранения короткого замыкания с помощью автоматического выключателя).
• Стандарт EN 60947-2 определяет требования к автоматическим выключателям, которые в широком смысле можно определить как предназначенные для промышленного применения. Эти камеры должны эксплуатироваться только квалифицированным персоналом.

Пример паспортной таблички автоматического выключателя с параметрами, определенными в соответствии с требованиями промышленного стандарта EN 60947-2 и стандарта защиты бытовых установок: EN 60898-1. Миниатюрные автоматические выключатели серии iC60N полностью соответствуют обоим стандартам, поэтому могут использоваться как в установках, обслуживаемых только квалифицированным персоналом, так и в жилых и аналогичных установках.

2) Каковы различия в прочности промышленного и бытового оборудования?

Примером различных требований к приборам в зависимости от их предполагаемого использования является устойчивость к короткому замыканию. На промышленных объектах, особенно вблизи трансформатора или в случае использования токопроводов для распределения электроэнергии, применяемые автоматические выключатели максимального тока или защитного отключения могут потребовать прочности короткого замыкания до нескольких десятков кА. Каскадные таблицы доступны для аппаратов серии Acti9. Согласовав тип защиты, например, компактный автоматический выключатель серии NSX с автоматическим выключателем максимального тока iC60 (например, расширенным модулем дифференциального тока Vigi iC60), последний можно использовать при ожидаемых токах короткого замыкания до 80 кА во всем диапазоне токов, т.е. до 63 А. Самостоятельно выключатели МТЗ серии iC60 характеризуются прочностью короткого замыкания Icu = 10/ 15/ 25 кА в зависимости от исполнения. Для аппаратов в квартирах и домах обычно достаточно силы короткого замыкания 6 кА

Пример таблицы каскадирования для автоматических выключателей iC60 и NSX

В промышленных условиях защитные устройства также подвергаются воздействию более крупных скачков напряжения, связанных, например, с коммутацией мощных нагрузок или образованием коммутационных перенапряжений. Автоматические выключатели максимального тока Acti 9 характеризуются выдерживаемым импульсным напряжением Uimp = 6 кВ.

В случае аппаратов для жилых помещений обычно достаточно напряжения 4 кВ.

Характеристики Условия работы и воздействия, которым могут подвергаться устройства, защищающие промышленные и бытовые установки, совершенно различны. Отсюда и разные требования к аппаратуре для жилых и промышленных установок.
