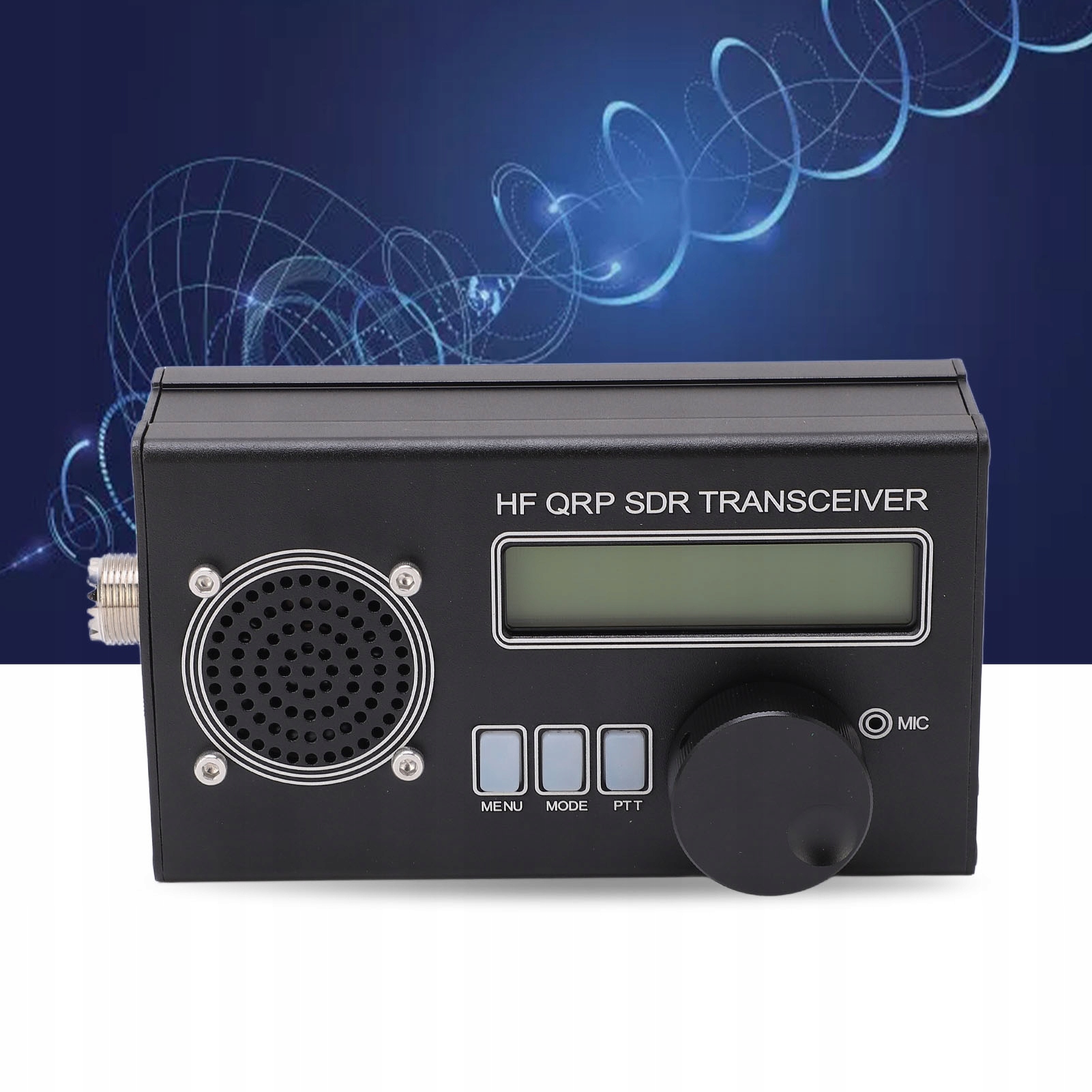

SDR-трансивер HF QRP 8-диапазонный радиоприемник SSB CW ShortWave L1

Функция:

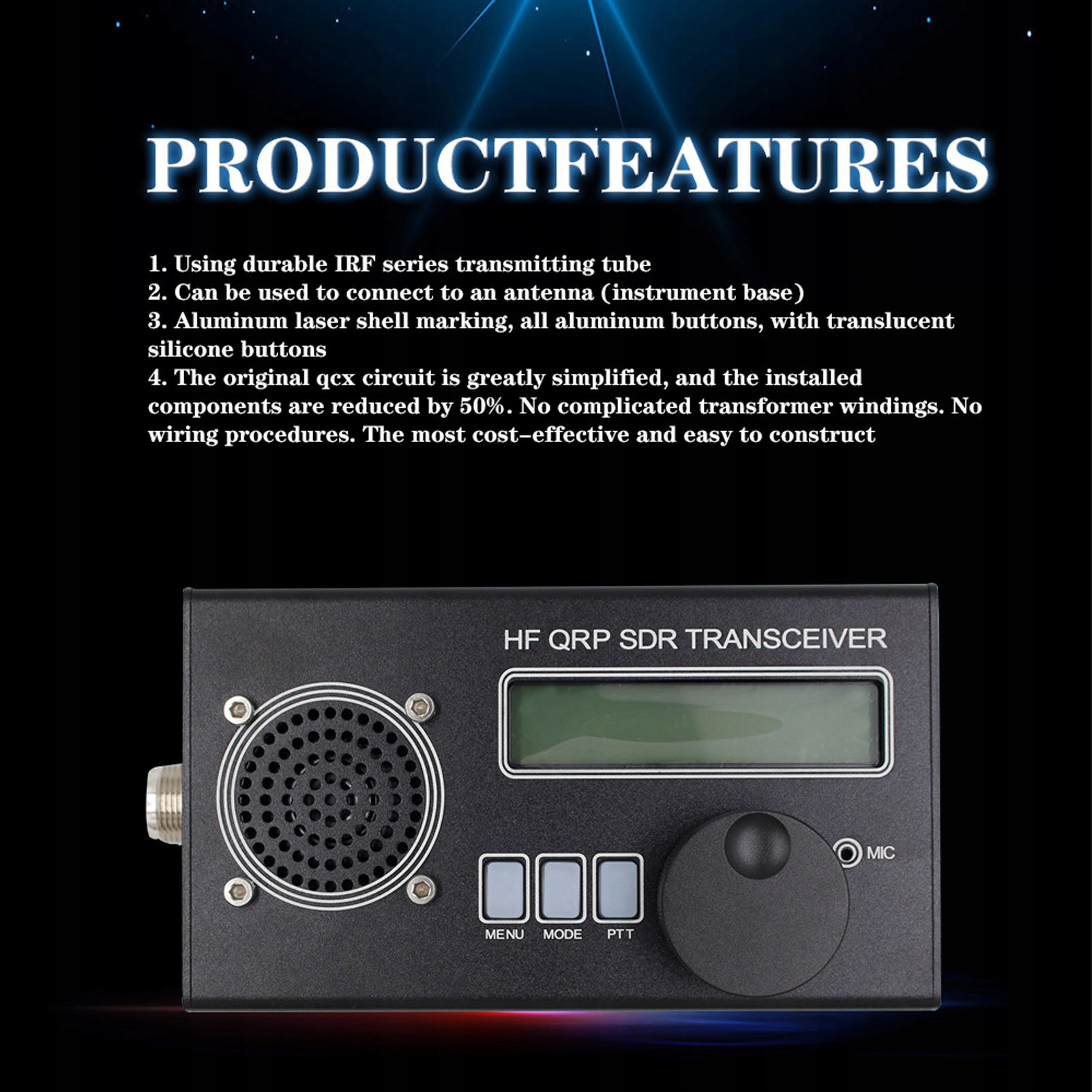

1. Надежная работа: карманный 8-диапазонный трансивер SSB CW QRP со встроенной литиевой батареей, встроенным микрофоном, кнопкой PTT и чрезвычайно низким потреблением тока приема, он является хорошим партнером для SOTA, POTA или других портативных видов деятельности.

2. Лучший дизайн: этот коротковолновый трансивер SSB CW CW оснащен большим экраном, встроенным аккумулятором, зарядным устройством, встроенным микрофоном и динамиком. Его можно подключить к автоматической кнопке. Это также может быть декодирование кодировки CW.

3. Пусковая трубка IRF: прочная пусковая трубка серии IRF может использоваться для подключения антенны, расположенной на основании приборов.

4. Простая конструкция: все кнопки из алюминия и полупрозрачные силиконовые кнопки, оригинальная схема Transformer QCX значительно упрощена, а количество компонентов для установки уменьшено на 50%. Никаких сложных обмоток. Процедура подключения отсутствует.

5. Высокая эффективность: высокая энергоэффективность и простая конструкция благодаря электронным передатчикам уровня EER, которые также очень удобны для переноски.

Спецификация:

• Тип изделия: трансивер SDR
• Материал: алюминиевый сплав
• Батарея: 1 литиевая батарея 3500 мАч 605585, поставляется со встроенной батареей.
• Функция:
• Радиотрансивер: КВ-трансивер QRP SSB со встроенным DSP и SDR Функции.
• Запуск: этап запуска SSB, управляемый уровнем E.
• Выход: источник питания 13,8 В обеспечивает выходную мощность SSB примерно 10 Вт.
• Полная поддержка режимов: USB, LSB, CW, AM, FM.
• Фильтр DSP: 4000, 2500, 1700, 500, 200, 100, 50 Гц. Paspbak.
• Функция DSP: автоматическая регулировка усиления (AGC), шумоподавление (NR), голосовой триггер, голосовой триггер XMIT (VOX), аттенуатор RX Atdenuator (ATT), шумоподавитель TX, контроль TX, регулировка громкости, измеритель DBM S.
• Боковая передача SSB и затухание несущей: лучше, чем -45 дБК.
• Двойной тон IMD3: -33DBC, прием: лучше, чем -50 дБс.
• Многодиапазонная поддержка: плавная регулировка в диапазоне частот 160–10 м и потеря производительности от 20 кГц до 99 МГц.
• Прошивка с открытым исходным кодом, встроенная в IDE: позволяет экспериментировать, добавлять новые функции, делиться вкладом через GitHub, сложность программного обеспечения: 2000 строк кода.
• Особенности: может использоваться программный Vox используется как быстрый полностью инвазивный режим (QSK и полупроводниковый режим) или для работы в цифровом режиме (без интерфейса CAT или PTT) для переключения RX/TX, внешний выход PTT с задержкой управления TX/PA с задержкой управления TX/PA).
• Установка: простая модификация установки с 8 заменами компонентов и 8 проводами.
• Высокая эффективность: благодаря уровню EER передатчика E он имеет высокую энергоэффективность (нет необходимости в громоздком радиаторе) и простая конструкция (нет необходимости в сложных балансных линейных усилителях мощности).
• 3 независимых переключаемых аналоговых фронтальных приемника: 0 дБ, -13 дБ, -20 дБ, -33 дБ, -53 дБ, -60 дБ, -73 дБ.
• Шум приемника MDS: -135 дБм (полоса пропускания 200 Гц) на частоте 28 МГц.
• Избирательность входного каскада приемника: крутая частота настройки -45 дБ, десятикратный диапазон +/- 2 кГц.
• Фиксация динамического диапазона: смещение 20 кГц 123 дБ, смещение 2 кГц 78 дБ.
• Декодер CW: прямой, IAMBIC-A, B KEYER, VFO A/B + RIT, а также разделение и переключение соответствующего полосового фильтра реле через I2C.
• Поддержка CAT с подмножеством TS480: вы можете передавать потоковое аудио, нажимайте клавиши и отображайте текст через CAT.
• Приемопередатчик SDR SSB: значительное упрощение упрощает исходную схему QCX, то есть уменьшает количество компонентов установки на 50%, не требует сложных обмоток трансформатора и не требует процедур выравнивания.

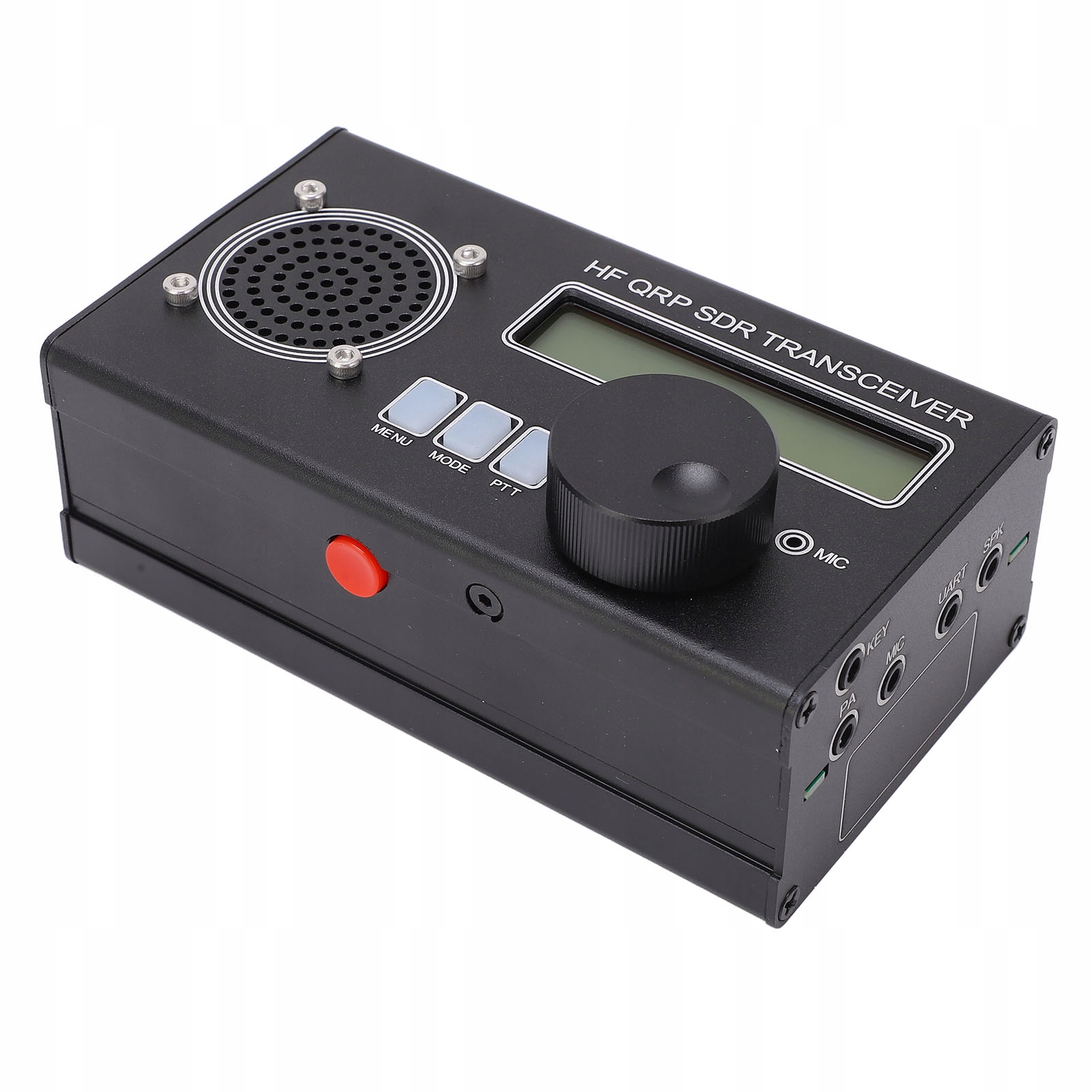

• Внедрение порта:
• Зарядка: порт для зарядки встроенной литиевой батареи, можно использовать только прилагаемое зарядное устройство. Не используйте другие зарядные устройства.
• Переключатель: выход для закрытия.
• Батарея: встроенный аккумулятор.
• 13.8: внешний источник питания
• DC 13,8 В, 3 А: порт внешнего источника питания
• Ключ: автоматическое подключение к корпусу ключа, A, B, одна клавиша.
• PA: внешний усилитель мощности, сигнал PTT.
• MIC: внешний микрофон порт.
• UART: последовательный порт связи, команда, совместимая с TS-480.
• SPK: внешний динамик.

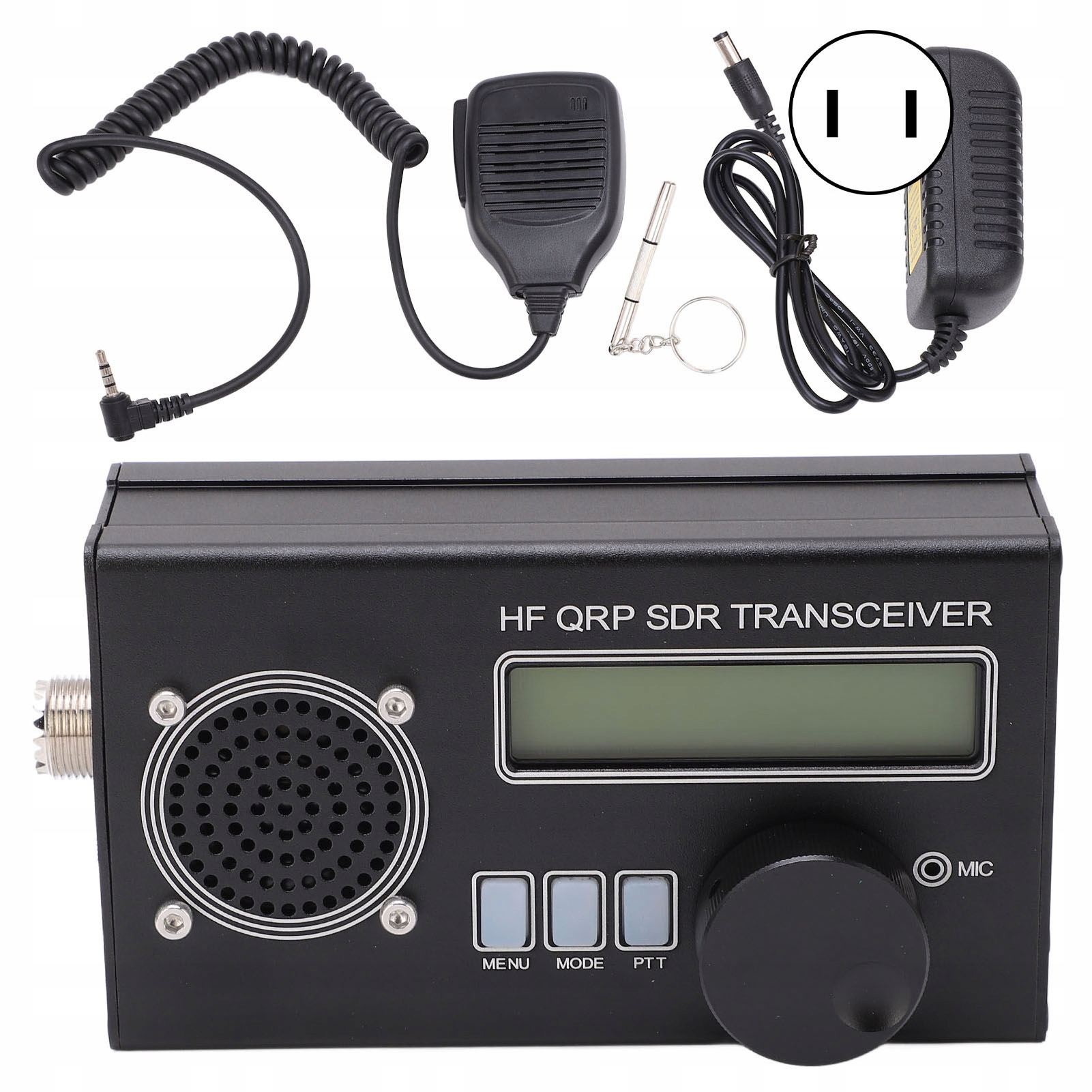

Список комплектации:

• 1 SDR Triseiver
• 1 микрофон
• 1 зарядное устройство
• 1 отвертка 3 в 1
