ФИЛЬТР-СЕПАРАТОР, МАГНИТНЫЙ УДАЛИТЕЛЬ ЗАГРЯЗНЕНИЙ И ВОЗДУХА Ø 5/4" DN32 OTTONE OT030509

Фильтр и магнитный шламоотделитель. Корпус из технополимера, тройник из латуни. Оснащены циклонным фильтром, сменным картриджем и регулируемым тройником для горизонтальной, вертикальной и 45° установки.

Фильтры и магнитные грязеотделители DR-4 задерживают загрязнения, содержащиеся в системной воде, благодаря совместному действию четырех внутренних элементов: циклонной фильтрации, декантации в грязеотделителе, удаления ферромагнитных частиц с помощью съемного магнита и фильтрации через картридж. Кроме того, на верхней крышке установлен ручной воздухоотводчик. Они используются в системах кондиционирования и центрального отопления с настенными котлами, твердотопливными генераторами и тепловыми насосами. Таким образом, система защищена, особенно такие устройства, как теплообменники и высокоэффективные насосы, расположенные в генераторах. Благодаря универсальным соединениям их можно устанавливать вертикально, горизонтально и под углом 45°. Они оснащены фильтрующей сеткой длиной 500 мм для первой очистки системы и вставкой длиной 800 мм для непрерывной работы.

⭐Характеристики⭐

✅Диапазон рабочих температур: 0–90 °C

✅Максимальное рабочее давление: 3 бар

✅Магнитная индукция: 1,4 Тл

✅Максимальный рекомендуемый расход: 2,13 м³/ч (2,5 м³/ч с закрытым байпасом для версии 1 1/4”)

✅Подходящие жидкости: вода, растворы гликоля (максимум 50%)

✅Резьбовые соединения: ISO 228-1

✅Момент затяжки верхней крышки и крепежного кольца регулируемого тройника (2): 10–15 Н м

✅Момент затяжки шаровых запорных кранов (4): 10 Н м

⭐ РАЗМЕРЫ⭐

✅A: G 11/4

✅B [мм]: 101

✅C [мм]: 165

✅D [мм]: 145

✅Kv [м³/ч]: 7,4–15,1

✅Размер ячейки [мм]: 0,5 + 0,8

✅Вес [кг]: 1,3

✅Н. П/Б: 1

✅Н. ПК:6

⭐Особенности и преимущества⭐

✔️Циклонный фильтр + грязеотделитель + магнит + фильтр

Очистка жидкости максимально достигается благодаря четырем устройствам, встроенным в одно изделие.

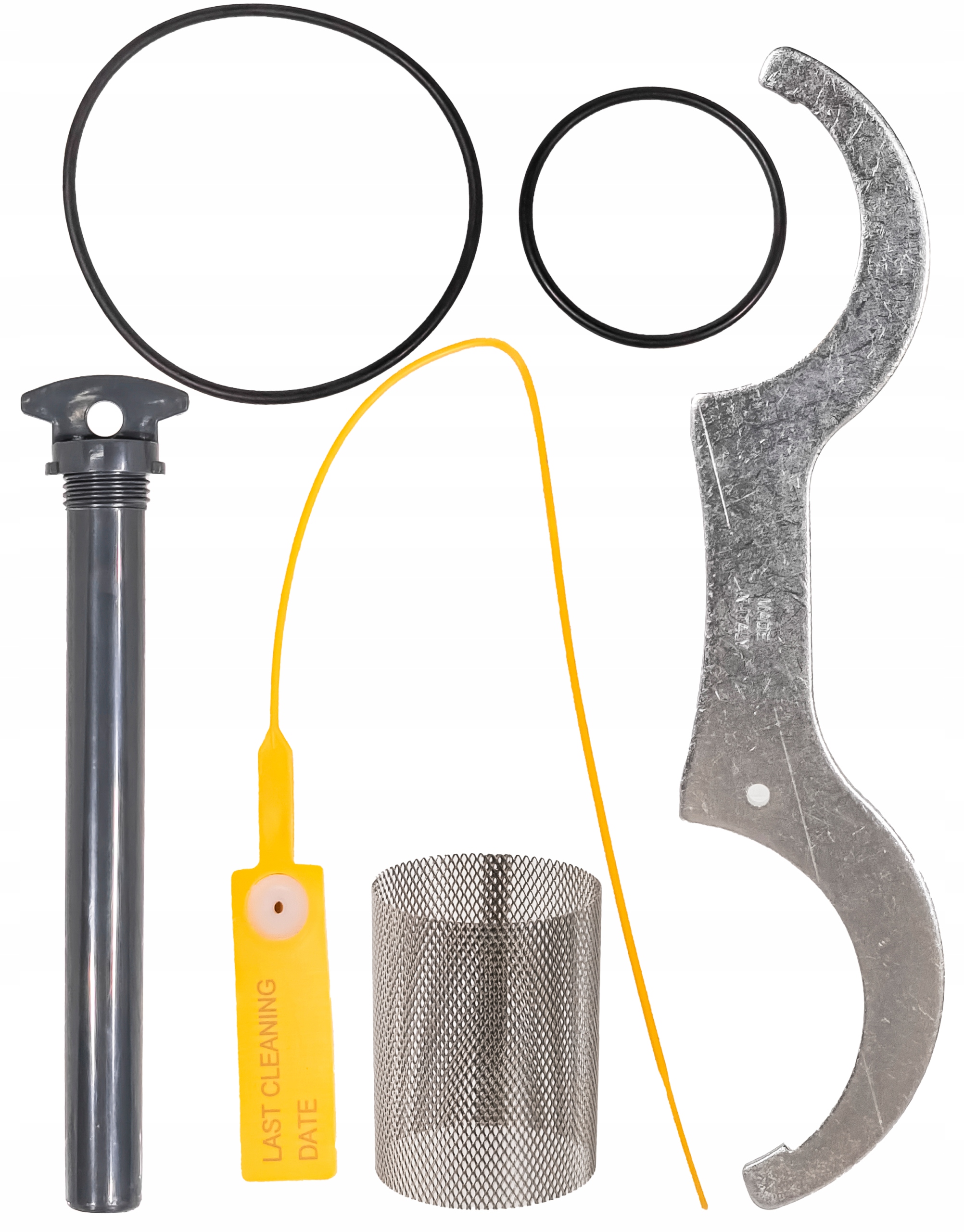

✔️Двойной фильтрующий картридж

Прибор поставляется с картриджем предварительной очистки со сложенной сеткой длиной 500 мм, предназначенным для первого очистка системы. В комплект поставки входит сетчатая вставка длиной 800 мм для постоянного использования, которую можно использовать после начального периода использования (около месяца).

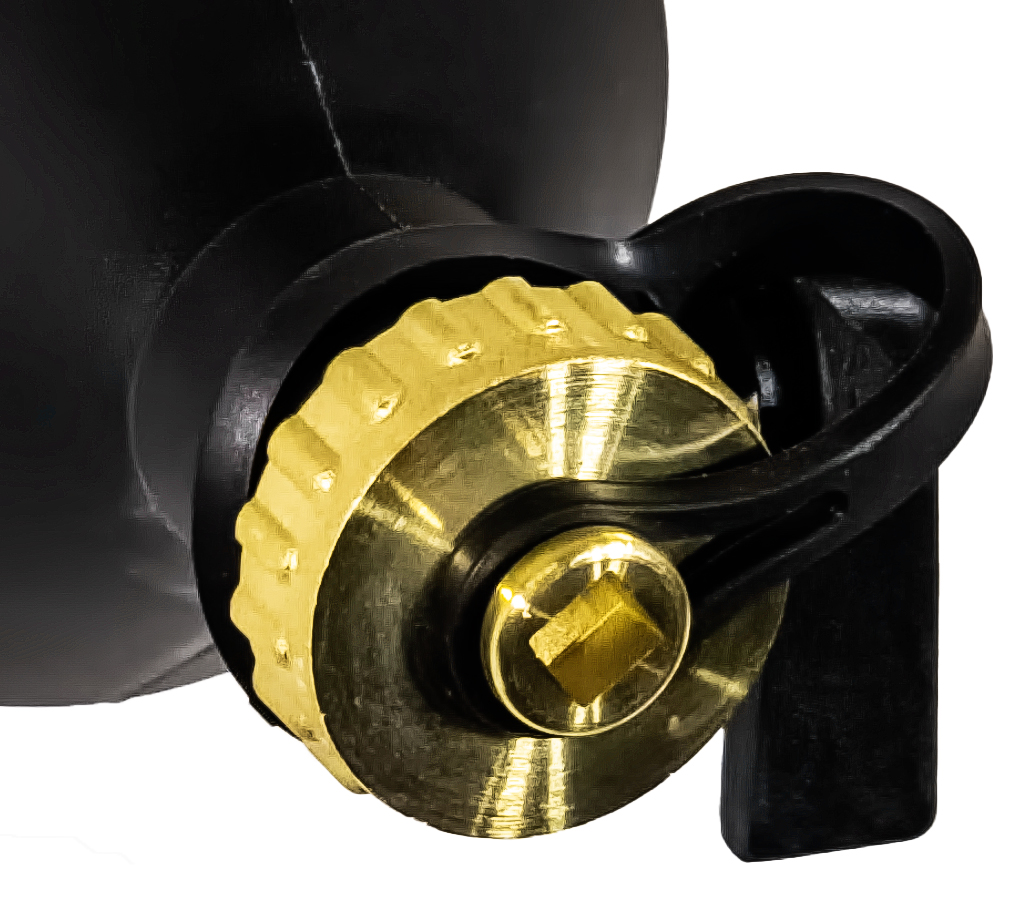

✔️Самоочистка

Быстрая очистка возможна путем промывки путем открытия сливной пробки. Для более глубокой очистки устройство можно полностью разобрать с помощью прилагаемого ключа.

✔️Регулируемый тройник

Позволяет настроить фильтр и грязеотделитель на горизонтальные, вертикальные и 45° трубы.

✔️Высокопроизводительный магнит

Магнит имеет высокую индукцию 1,4 Тесла, что обеспечивает максимальное отделение ферромагнитных частиц. Кроме того, специальное покрытие предотвращает окисление и делает магнит не требующим обслуживания.

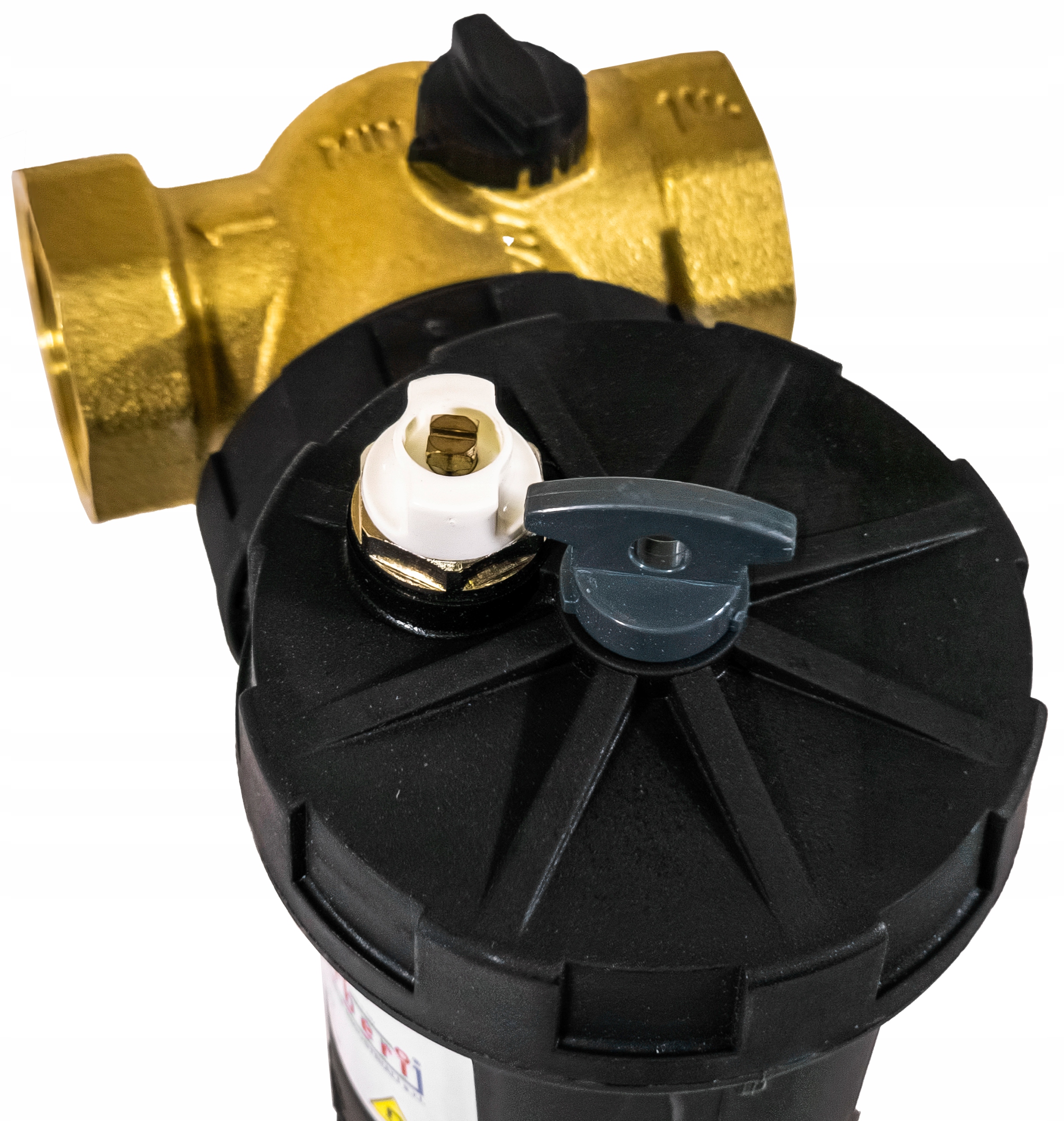

✔️Воздухоотводчик

Расположенный на верхней крышке, он может использоваться для выпуска воздуха, скопившегося на этапе установки или технического обслуживания.

✔️Уплотнение

В комплект поставки входит уплотнительная лента для крепления магнита к корпусу во избежание его потери или случайного удаления. Вы также можете отметить на нем дату технического обслуживания.

⭐Байпас⭐

❗️Версия с соединениями 1 1/4" оснащена байпасом. Для обеспечения полной очистки жидкости рекомендуется держать байпас полностью закрытым в начальный период работы системы (вся жидкость попадает в корпус шламоотделителя). После очистки байпас можно открыть для уменьшения потери давления устройства (в корпус сепаратора попадает только часть жидкости). загрязнение).❗️

1️⃣ЦИКЛОННАЯ ФИЛЬТРАЦИЯ И ДЕКАНТАЦИЯ В СЕПАРАТОРЕ ЗАГРЯЗНЕНИЙ

2️⃣МАГНИТНОЕ ДЕЙСТВИЕ

3️⃣МЕХАНИЧЕСКАЯ ФИЛЬТРАЦИЯ

УСТАНОВКА:
