ДАТЧИК УРОВНЯ ЗАПОЛНЕНИЯ Септика версия LONG PLUS - АВАРИЙНЫЙ СИГНАЛ

SNS02 SIGNALING SIGNAL - система оповещения о переполнении бака

Позволяет легко контролировать уровень жидкости (септик, дождевая вода и т.д.).

.

ДАННОЕ ПРЕДЛОЖЕНИЕ РАСПРОСТРАНЯЕТСЯ НА ВЕРСИИ «LONG PLUS» (имеет дополнительный релейный выход (включается при переполнении септика) сигнализация) и более длинные электроды измерения (зонд имеет гораздо более длинные электроды, чем стандартная версия, что позволяет гораздо раньше обнаружить переполнение септика).

.

Стандартный зонд SNS02 имеет электроды длиной около 10-11 см, а зонд LONG имеет электроды длиной более 20 см.

Проводная сирена SNS02 не имеет тех же недостатков, что и беспроводные сирены, например:

• необходимость замены батарей
• проблемы с радиусом действия

Она очень проста в установке и использовании.

Контроллер SNS02 используется для сигнализации о переполнении септика и, следовательно, о необходимости удаления отходов из септика. Он состоит из зонда, размещаемого в септике, и сигнализатора, расположенного в доме, обычно в техническом помещении, например, котельной, гараже и т.п. Датчик подключается к сигнализатору с помощью 2-проводного кабеля. Сигнализатор питается от штепсельного источника питания постоянного тока напряжением 12 В. Предлагаемая версия ПЛЮС имеет дополнительный релейный выход (включается при срабатывании сигнализации переполнения септика).

.

Принцип работы прост. Зонд имеет два электрода из нержавеющей стали. При нормальной работе уровень септика низкий и об этом состоянии сигнализирует загорание зеленого диода. Однако при повышении уровня в септике путем замыкания обоих проводов датчика (непрерывное замыкание не менее 10 секунд) контроллер начнет сигнализировать о необходимости удаления септика оптически (зеленый светодиод погаснет и загорится красный светодиод) и звуковым сигналом встроенным зуммером. Кроме того, в версии PLUS будет встроено мини-реле.

.

Звуковую сигнализацию можно заблокировать, нажав (около секунды) синюю кнопку - тогда будет активна только оптическая сигнализация + релейный выход. Звуковой сигнал подтверждается загоранием желтого светодиода. Аналогично этой же кнопкой можно разблокировать звуковую сигнализацию – желтый светодиод погаснет. Действия, выполняемые с помощью синей кнопки, дополнительно подтверждаются коротким звуковым сигналом зуммера. Звук может быть заблокирован как при нормальной работе (низкий уровень септика), так и при срабатывании сигнализации (высокий уровень септика). Блокировка звуковой сигнализации будет действовать до тех пор, пока она не будет разблокирована синей кнопкой, не будет выполнен сброс контроллера красной кнопкой или не будет отключено питание контроллера.

Для сброса индикации высокого уровня септика нажмите красную кнопку сброса после опорожнения септика (или отключите питание контроллера). Затем контроллер отключит сигнализацию и вернется к нормальной работе. Однако если мы случайно нажмем кнопку сброса, не опустошив септик, сигнал тревоги прозвучит снова примерно через 10 секунд. Аналогичная ситуация будет и после отключения и включения питания контроллера (например, при отключении электроэнергии) – если септик заполнен, сигнал тревоги сработает снова примерно через 10 секунд после возобновления подачи питания.

Сборка. Контроллер следует устанавливать в сухом месте внутри помещения, например, в помещении. в гараже, котельной и т.п., возле розетки 230В. Прикрепляем контроллер, например. к стене с помощью шурупов, дюбелей или прочного двустороннего скотча. Соединение между датчиком и контроллером должно выполняться двухпроводным кабелем, желательно заземляющим, с минимальным сечением 2x0,5 мм2. Кабель можно проложить под землей в кабелепроводе или трубе. Саму установку зонда лучше всего производить, просверлив дымоход септика сбоку под крышкой септика и вставив туда кабель так, чтобы зонд размещался в септике на соответствующей высоте – чтобы провода зонда замыкались только тогда, когда уровень септика достаточно высок, чтобы потребовать его опорожнения.

.

Монтируйте зонд так высоко, чтобы септик только замыкал провода зонда и никогда не затоплял. щуп «шапочка» (подключение проводов к кабелю). Соединение (удлинение) кабеля зонда с кабелем, идущим в дом, должно производиться с использованием герметичной муфты, напр. Гель IP67, подключение снаружи септика. Зонд в септике должен находиться как можно дальше от стенок септика.

.

Примерную схему установки можно увидеть ниже.

3. щуповый провод --->сигнализатор

4. камин-септик

5. крышка септика

6. сигнал

7. штепсельный источник питания сигнала

8. монтаж канализации в доме

Длина кабеля между датчиком и сиреной может достигать нескольких десятков метров.

.

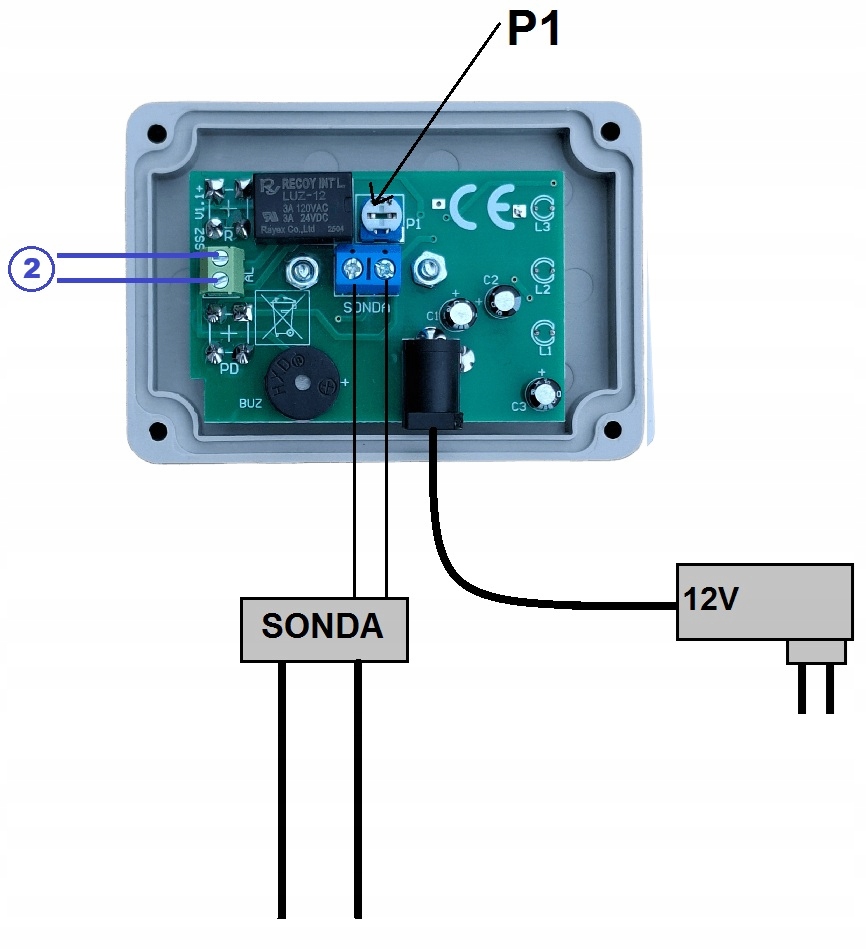

Подключение самой сирены показано ниже

Подключите кабель датчика к винтовому разъему «PROBE» сирены, полярность не имеет значения. Вставьте вилку источника питания в черную розетку сирены. Измерение осуществляется путем пропускания через зонд очень небольшого тока (максимум 5 В и около дюжины мкА) и измерения сопротивления жидкости. Таким образом, сигнальное устройство может указывать максимальный уровень проводящих жидкостей, например. септик или резервуар для дождевой воды.

.

Сигнализатор также имеет регулировку чувствительности – потенциометр Р1 – с помощью которого можно в определенной степени установить чувствительность измерения жидкости.

.

Кроме того, версия PLUS имеет релейный выход (2), беспотенциальное замыкание – это разъем меньшего размера с маркировкой «AL». Это выход непосредственно с контактов встроенного мини-реле, замкнутый, с максимальной нагрузкой 24В 1А. Используя этот выход, мы можем передать сигнал о переполнении септика, например. к автоматике здания, ПКП, внешнему сигнализатору, СМС-дозвонщику и т. д. После подключения кабелей в самом конце включаем питание - штепсельный блок питания в домашнюю розетку 230В.

Технические данные:

- питание 12 В постоянного тока через сетевой блок питания

- потребляемый ток менее 1 Вт

- максимальная нагрузка релейного выхода «AL»: 24 В 1 А

- размеры контроллера ок. 11х6см, толщина 3,5см

- диаметр «шапочки» щупа ок. 4,5 см, длина электродов зонда более 20 см.

- общая длина зонда с кабелем около 2 метров

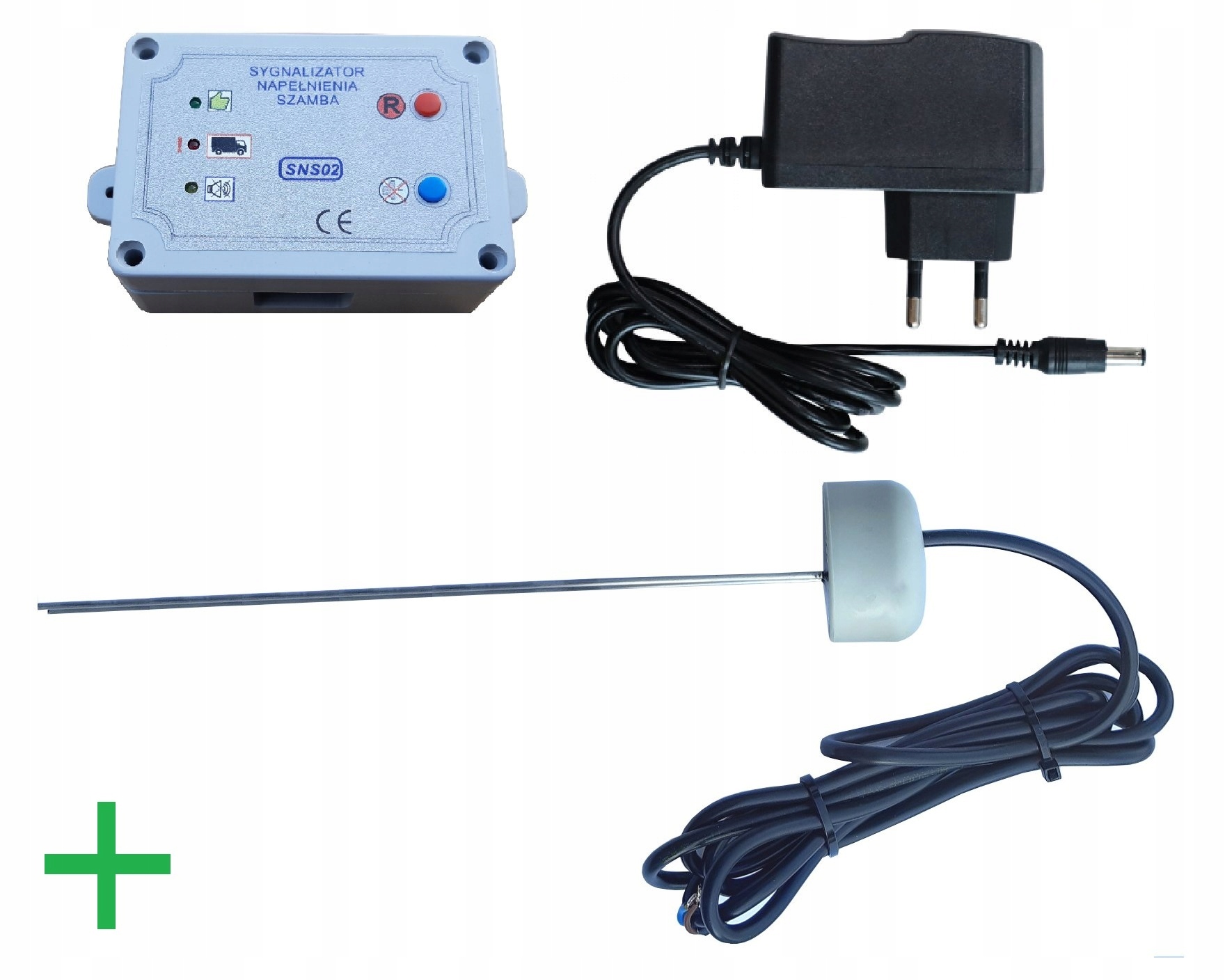

В комплект входит:

- контроллер

- блок питания

- зонд с электродами из нержавеющей стали

- инструкция в формате PDF
