Сигнализатор

сервисный инструмент

для ремонта РТВ

для самостоятельной сборки, пайки.

Простота установки.

Время установки 60 минут.

Сервисный инструмент, позволяющий определять местонахождение повреждений на путях легкорельсового транспорта. и м.ч. необходим при ремонте электроники.

Оснащен усилителем мощности (2 Вт).

Требуется блок питания 4,5-12В (можно от тестируемой системы).

Размеры тарелки 90х25мм.

Предлагаемое устройство незаменимо при ремонте техники РТВ. Позволяет определять места повреждения ВЧ и ВЧ дорожек.

Система состоит из усилителя низкой частоты и ВЧ детектора. Вход усилителя низкой частоты следует подключать там, где мы ожидаем присутствия акустических сигналов. Переключатель режима работы установлен в положение RF. Вход сэмплера подключаем к схемам усилителей высокой и промежуточной частоты в АМ-каналах. Сигналоискатель может питаться от источника питания проверяемой системы, если напряжение, питающее систему, не превышает 12В.

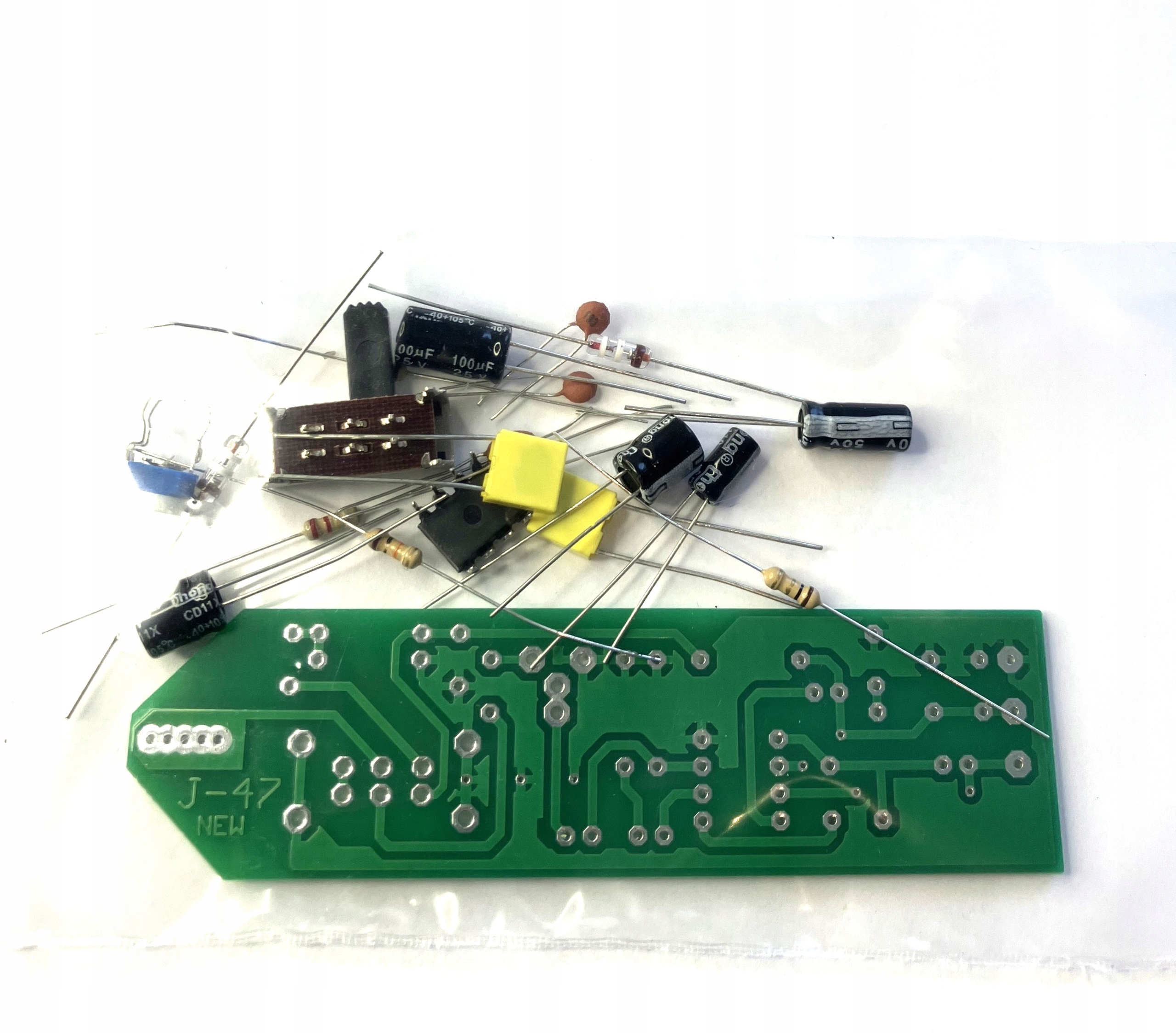

Набор предназначен для любителей электроники, особенно для новичков в пайке и электронике.

В комплект входит инструкция с подробным описанием

работа и сборка системы.

Упаковка представляет собой эстетичный пластиковый блистер с напечатанными пояснениями и подсказками, знакомящими с миром электроники.

Высочайшее качество

разработано наборами

h1>

и произведено

в Польше.

Инструкция:

Схема сборки системы напечатана на доске. Необходимо обратить внимание на полярность в случае таких элементов, как конденсаторы, диоды, транзисторы. В случае со светодиодами более длинная ножка – это плюс +, у большинства элементов свои параметры описаны на корпусе. Резисторы могут иметь полосовую маркировку, их сопротивление и допуск можно прочитать с помощью калькуляторов, доступных в Интернете, или измерить с помощью мультиметра. Порядок сборки обычно произвольный, в зависимости от планировки, сначала собираем самые мелкие элементы.
