ИЗМЕРИТЕЛЬНЫЙ КОМПЛЕКТ С МАНОМЕТРОМ

250 БАР С КАБЕЛЕМ ДЛИНОЙ 2М И РАЗЪЕМОМ

СЕРВИС ED G1/4"

Производство:

Оригинальный продукт марки Hydrolider, обозначение: 1.52.00.804.24.250

Применение:

Набор предназначен для измерения масла давления в системах закрытых гидросистем, в которых имеются условия для развития гидравлического давления.

Манометр с манжетой, приспособленный для установки в проеме письменного стола или сервисного бокса.

Соединение имеет резьбовой колпачок с цепочкой, обеспечивающий защиту от атмосферных воздействий. Герметизирует соединение при отсоединении кабеля с измерительным комплектом. Это решение позволяет сохранять соединение постоянно, даже когда машина находится под давлением и измерительный комплект отсоединен.

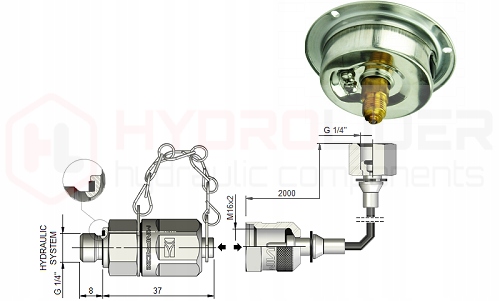

Технические данные:

• Резьба соединения манометра с кабелем: G1/4" с передним уплотнением.
• Резьба соединения кабеля с сервисным подключением: M16x2 (система MINIPRESS).
• Присоединительная резьба со стороны корпуса устройства: внешняя резьба G1/4" с уплотнением ED.
• Диаметр часов: 63 мм.
• Диаметр часов с фланцем: 84 мм.
• Рекомендуемый размер отверстия в столе: 65 мм.
• Диапазон измерения: 0–250 бар.
• Класс точности: 1,6.
• Наполнение: глицерин.
• Точка подключения кабеля: сзади.
• Длина кабеля: 2000 мм.
• Наружный/внутренний диаметр кабеля: 5. мм / 2,2 мм
• Минимальный радиус изгиба: 20 мм
• Максимальное давление: 630 бар
• Разрывное давление: 1890 бар
• Рабочая температура : от -40° C до +100°C.
• Материал сердцевины: термопластичный полиэстер.
• Материал оплетки: арамидное волокно (кевлар).
• Материал покрытия: устойчивый к истиранию. полиуретан.
• Материал соединения: нержавеющая сталь.
