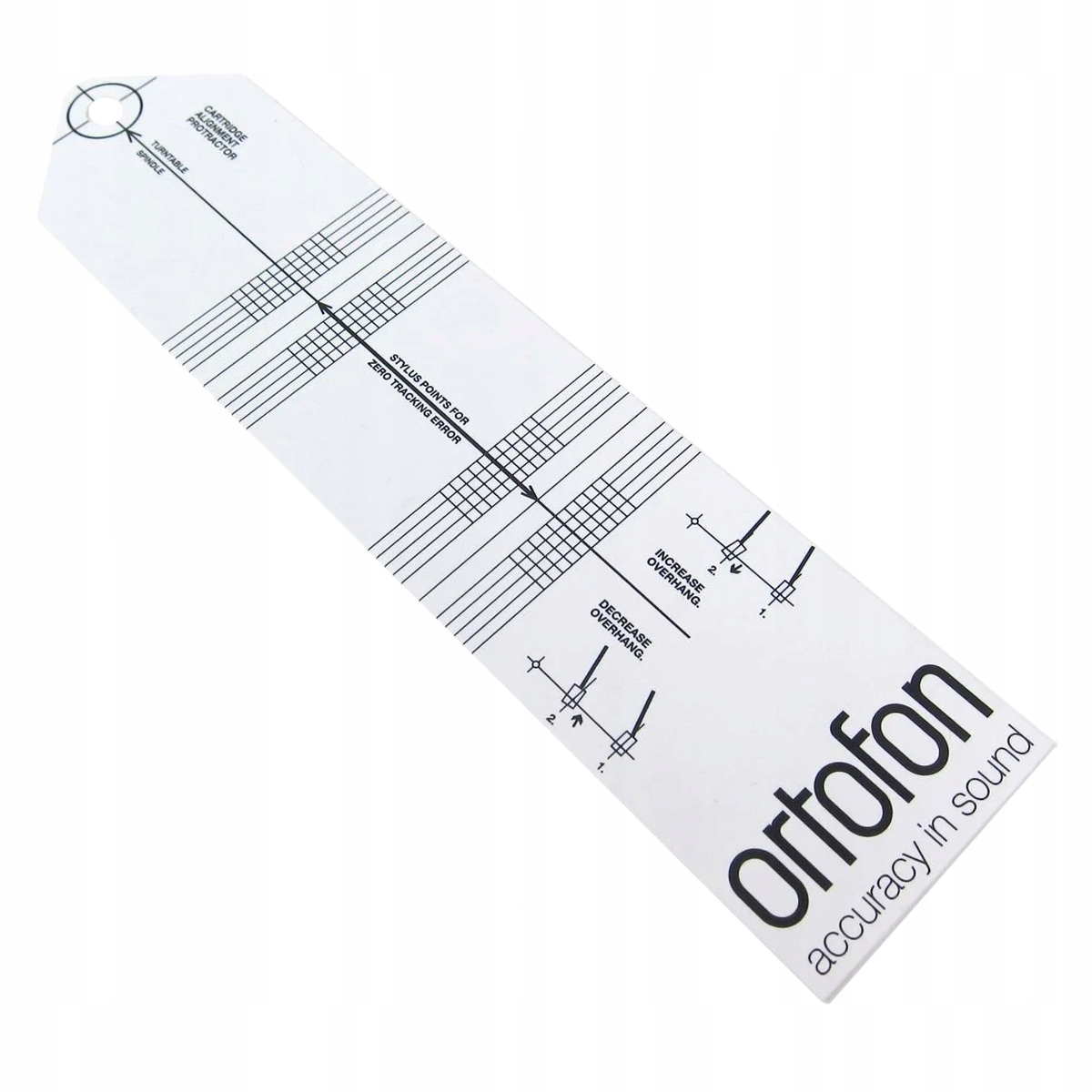

Шаблон инструмента выравнивания Ortofon

Выравнивающий транспортир используется для определения правильного расстояния от кончика иглы до центральной линии тонарма.

При выравнивании картриджа по касанию с помощью выравнивающего транспортира помните, что вы пытаетесь выравнивайте кантилевер (и, следовательно, иглу), а не корпус картриджа. Нет никакой гарантии, что кронштейн идеально выровнен внутри корпуса картриджа, поэтому простое выравнивание корпуса картриджа не обязательно приведет к желаемому результату.

Кроме того, многие корпуса картриджей имеют непараллельные стороны, что затрудняет сложно совместить корпус картриджа по касательной с линиями контакта на измерителе, практически невозможно.

Транспортир выравнивается по шаблону на пластике, на котором напечатаны нулевая точка и линии касания, по которым вставка должна быть выровнена. Шаблон надевается на шпиндель проигрывателя (это становится возможным благодаря отверстию размером с шпиндель, просверленному в шаблоне) и прижимается к диску.

Картридж необходимо отрегулировать до тех пор, пока опора не станет параллельной набору. параллельных линий. И этого следует добиться по обоим указанным пунктам. Когда продольная ось патрона параллельна горизонтальным линиям, ошибка отслеживания будет минимальной.
