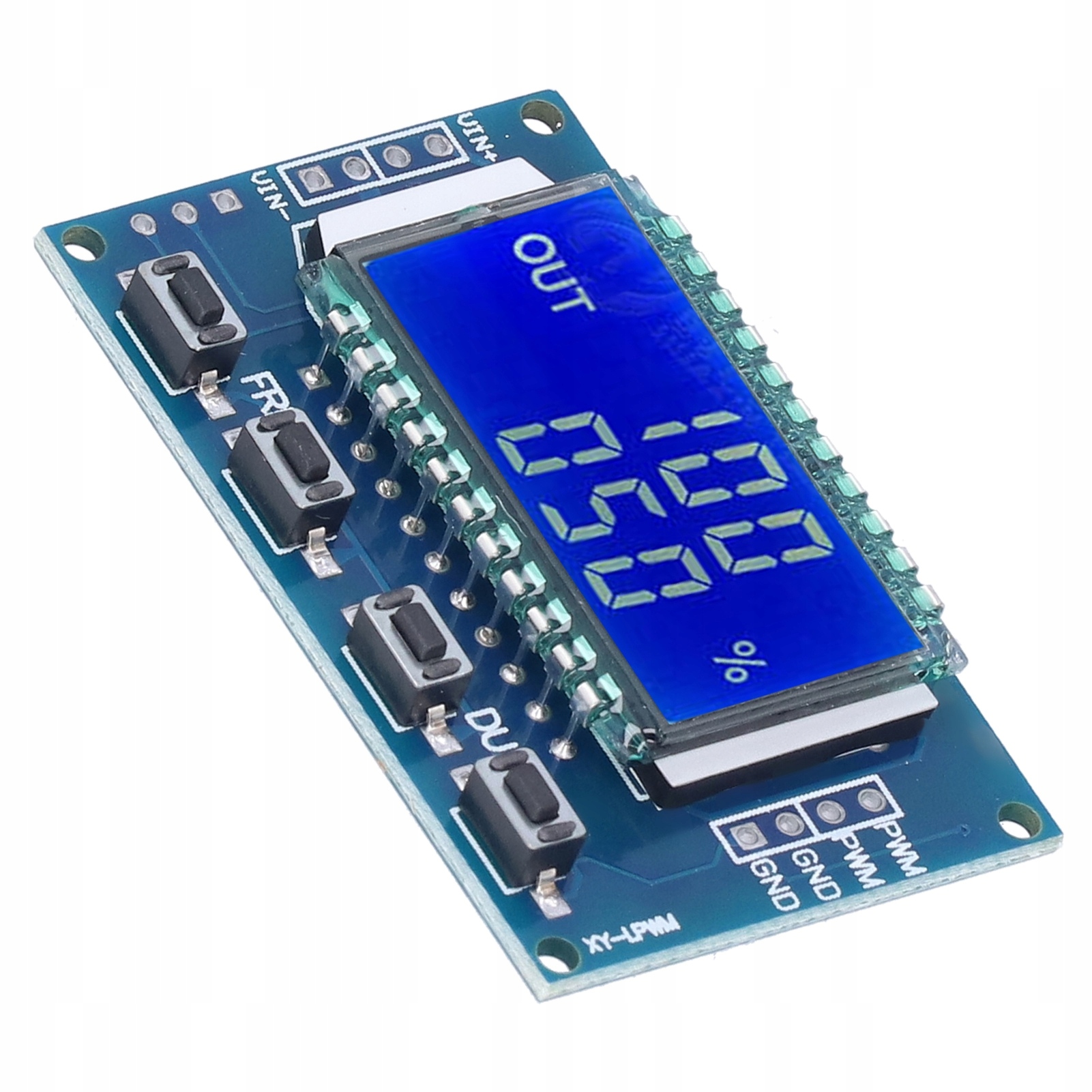

ШІМ-ГЕНЕРАТОР СИГНАЛІВ РК-ДИСПЛЕЙ XY-LPWM 3,3~30В
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 2
Оплачивая «ШІМ-ГЕНЕРАТОР СИГНАЛІВ РК-ДИСПЛЕЙ XY-LPWM 3,3~30В», вы можете быть уверены, что данное изделие из каталога «Модули» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
▶️Модуль генератора частотных сигналов ШИМ
✅Функция:
✔️Область применения: Используется в качестве генератора прямоугольных сигналов для генерации прямоугольных сигналов для экспериментальных разработок и для генерации прямоугольных сигналов для управления контроллерами двигателей. .
✔️Генерация регулируемых импульсов: Этот модуль генерирует регулируемые импульсы для использования с микроконтроллером и управлением схемами (такие приложения, как ШИМ-регулирование яркости и управление скоростью).
✔️Простота в эксплуатации:выход ШИМ, этот модуль может устанавливать частоту и рабочий цикл отдельно, с широким диапазоном частот и высокой точностью.
✔️ЖК-дисплей: Частота и рабочий цикл ЖК-дисплея очень понятны. Этот модуль может обмениваться данными с последовательным портом. Все параметры настройки сохраняются при выключении питания.
✅Спецификация:
Тип изделия: модуль генератора сигналов
Материал: пластик;
Частотный диапазон разделен на четыре, автоматическое переключение :
- 1.XXX (без десятичной точки): наименьшая единица измерения — 1 Гц в диапазоне 1–999 Гц;
- 2.X.XX (сто десятичных знаков) — минимальная единица измерения 0,01 кГц в диапазоне 1,00–9,99 кГц;
- 3.XX.X (десятичные десятичные): минимальная единица измерения — 0,1 кГц; диапазон 10,0 кГц ~ 99,9 кГц
- 4.X.X.X (десятичные десять и сто): минимальная единица измерения — 1 кГц; диапазон 1–150 кГц

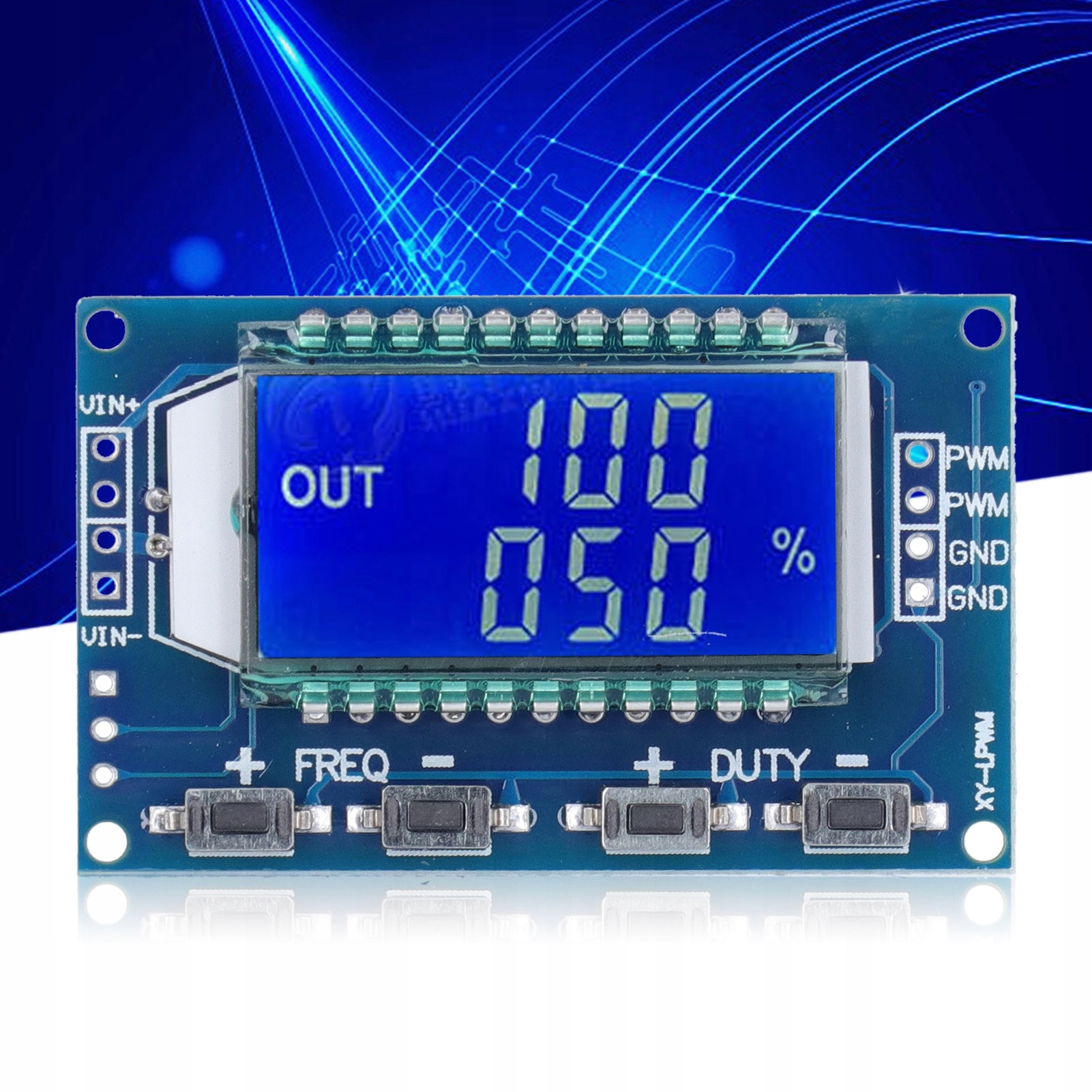

например. Отображение частоты:
- 100 означает выходной импульс ШИМ 100 Гц;
- 1,01 представляет выходной импульс ШИМ 1,01 К;
- 54,1 представляет выход ШИМ импульс 54,1 кГц;
- 1.2.4 указывает, что выходной импульс ШИМ 124 кГц;
Диапазон рабочего цикла: от 0 до 100 %
Все параметры конфигурации , энергосбережение.
Параметры модуля:
➡️Рабочее напряжение: 3,3 ~ 30 В
➡️Диапазон частот: 1Гц ~ 150КГц
➡️ Точность частоты: в каждом диапазоне точность составляет около 2%
➡️Сигнал нагрузки: выходной ток около 5 ~ 30 мА
➡️Выходная амплитуда: амплитуда ШИМ равна напряжению питания;
➡️Температура окружающей среды: -20 ~ +70 ℃
➡️Управление последовательным портом (связь на уровне MCU TTL)
➡️Стандарт связи: 9600 бит/с Биты данных: 8
➡️Стоповые биты: 1
➡️Бит четности: нет
➡️Управление потоком: нет
✅Список комплектации:
- 1 модуль генератора сигналов
