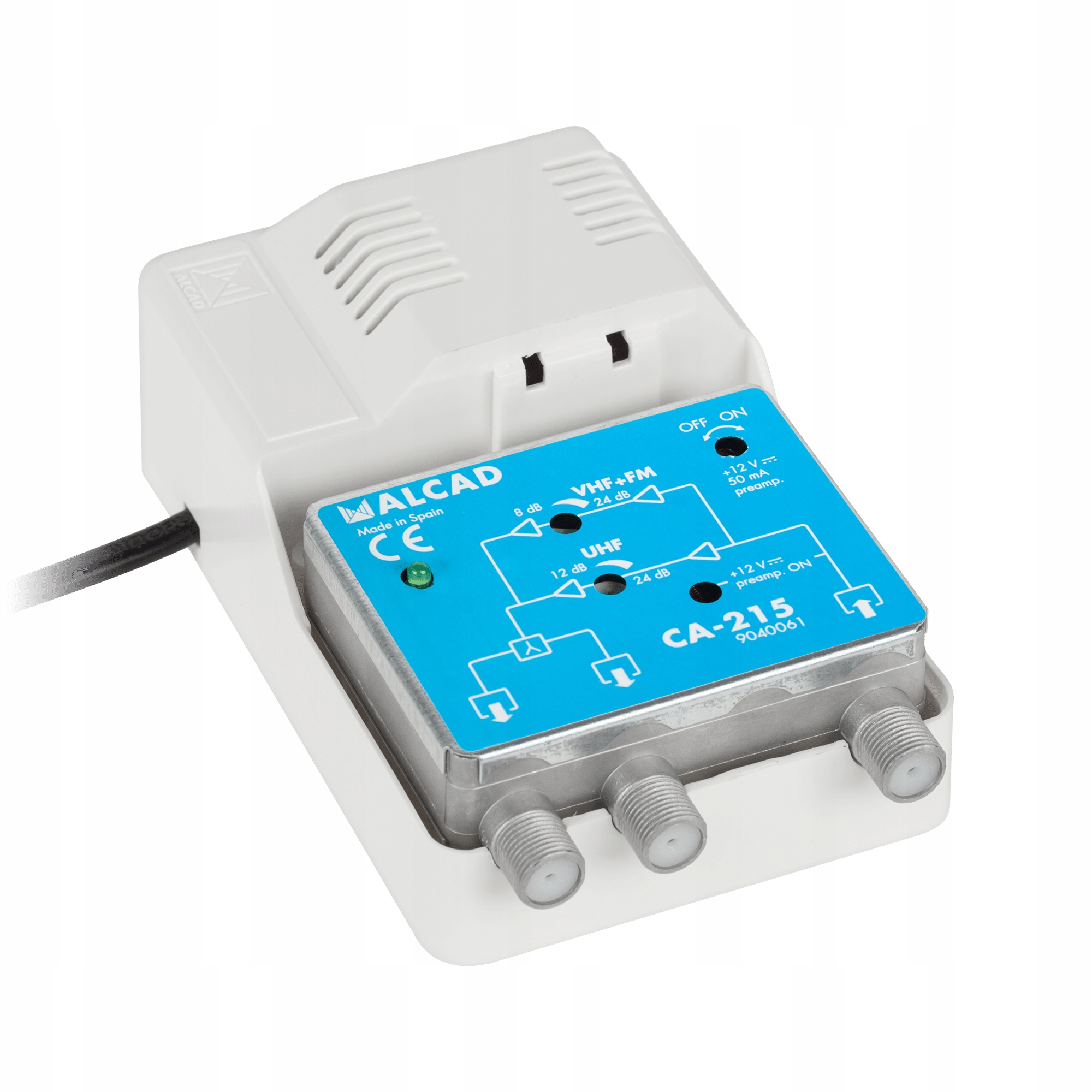

ШИРОКИЙ ПІДСИЛЮВАЧ ALCAD CA-215 FM VHF UHF + 12V

Известный испанский производитель ALCAD уже 30 лет работает более чем в 60 странах.

CA-215 Широкополосный антенный усилитель FM/VHF/UHF (1 вход/2 выхода) используется в телевизионных установках малого и среднего размера для распределения сигнала на несколько приемников. Возможность питания предусилителя напряжением 12 В постоянного тока.

Важнейшие функции:

• Домашний усилитель со встроенным сплиттером – 2 выхода
• Максимальное усиление до 24 дБ
• Раздельный регулировка усиления для ОВЧ/ЧМ и УВЧ
• Усиление ОВЧ/ЧМ: 8...24 дБ
• Усиление УВЧ: 12...24 дБ
• Максимум уровень выходного сигнала: IMD3 =60 дБ (DIN45004B) 105 дБмкВ, IMD2=60 дБ (EN50083-3) 97 дБмкВ
• Подходит к любому типу телевизора
• Простота подключения
• Быстрая установка
• Количество входов: 1
• Количество выходов: 2
• Возможность питания антенных предусилителей 12 В
• Постоянный ток Переключатель 0/12 В — ДА.
• Встроенный блок питания 230 В переменного тока, 50/60 Гц.
• Потребляемая мощность — 7 Вт.
• Применение — внутреннее.
• Рабочая температура: -10 ~ 65 градусов C.
• Степень защиты: IP20.

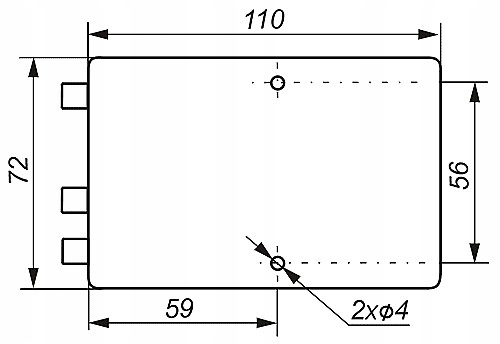

• Размеры: 78x118x47.

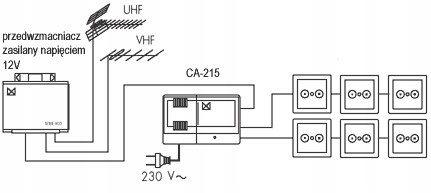

Пример применения усилителя

CA-215.

Усилитель CA-215 используется в качестве абонентского усилителя для распределения сигнала на несколько-десяток приемников. Основной особенностью усилителя является его работа в диапазонах 40 – 400 МГц и 470 – 862 МГц. Благодаря независимой регулировке усиления в УКВ и УВЧ диапазоне можно подстроить усиление под уровень сигнала в заданном диапазоне. Это облегчает построение антенных установок с использованием одного кабеля для вывода сигналов со всех антенн (после суммирования с помощью диплексера или комбинированной антенны).

Усилители могут использоваться в некоторых кабельных сетях или коллективных установках. Из-за наличия разрыва в рабочей полосе это сети, не использующие каналы S30 – S38. Усилитель рекомендуется использовать в ситуациях, когда уровень сигнала низкий. Дополнительно также возможно питание предусилителей.

Безопасность при использовании усилителя

Усилитель CA-215 питается от встроенного стабилизированного источника питания и не предназначен для работы на открытых пространствах. Его нельзя устанавливать в условиях повышенной влажности, рядом с радиаторами и другими источниками тепла. Требуется вентиляция. Из-за возможности повреждения не подключайте питание, пока все соединения не будут выполнены правильно. Усилитель СА-215 позволяет питать предусилители напряжением 12 В и максимальным током 60 мА, что позволяет использовать типовые платные предусилители.

Приготовьтесь к изменениям в телевещании уже сегодня!

Новый сигнал DVB-T2 внедряется в Польше поэтапно, в зависимости от региона. К сожалению, это изменение часто требует использования дополнительного усилителя. Окончание вещания текущего сигнала DVB-T – 30 июня 2022 года. Проверьте, сможете ли вы смотреть все свои любимые программы в еще лучшем качестве звука и изображения.

• Этап 1: с 28 марта 2022 г.
• Этап 2: с 25 апреля 2022 г. y
• 3 этап: с 23 мая 2022 г.
• 4 этап: с 27 июня 2022 г.

Используйте только один усилитель и минимизируйте проблемы.

При проектировании часто забывают о простой компоновке телевизионных установок. Это позволяет избежать многих проблем и сократить время, необходимое для диагностики неисправности. Исключением являются редкие ситуации, когда необходимо установить антенны в разных направлениях или топология местности требует разных решений.

Как установить усилитель?

• Всегда устанавливайте внутри объекта. Данный усилитель не предназначен для использования на открытых пространствах.
• Невозможно устанавливать в условиях повышенной влажности.
• Невозможно устанавливать вблизи радиаторов и других источников тепла.
• Необходима надлежащая вентиляция.
• Рекомендуется надежно закрепить усилитель на земле с помощью специальных винтов.
• Из-за возможности повреждения не подключайте источник питания до тех пор, пока все подключения выполнены правильно.
