Шкив SPB HB B 200/1 + коническая втулка 2012 г.в.
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 5
Заказывая «Шкив SPB HB B 200/1 + коническая втулка 2012 г.в.» данный товар из каталога «Остальные» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Предмет аукциона:
Шкив с маркировкой SPB 200/1 TL. Эту маркировку можно расшифровать следующим образом:
SPB – профиль с клиновидными канавками, подходящий для ремней HB, SPB, XPB и BX. Профиль канавки показан на рисунке ниже.
200 – делительный диаметр колеса
1 – колесо однорядное
TL – версия с разъемом TaperLock 2012.
Материал колеса – серый чугун. Колесо было зачернено маслом на заводе для получения защитного покрытия.
Зажимная втулка TaperBush 2012 с набором винтов.
Благодаря этой втулке можно легко установить колесо на вал без какой-либо механической обработки. (инструкции ниже)
Гильза изготовлена из углеродистой стали. Втулка зачернена на заводе маслом для создания защитного покрытия.
Втулка имеет шпоночную канавку в соответствии со стандартом для данного диаметра вала.
Втулка 2012 доступна со следующими монтажными диаметрами вала: 15, 16, 18, 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42, 45, 48, 50.
Укажите выбранный диаметр в сообщении продавцу.

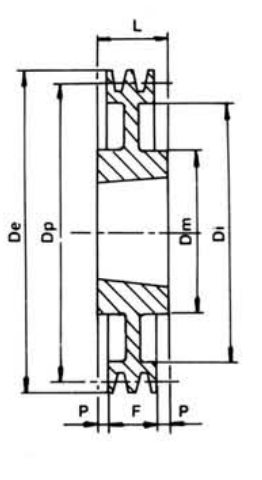

Габаритные размеры колеса:
De = 207,6 мм
Dp = 200 мм
Дм - 100 мм
Д - 32 мм
f = 12,5 мм
e = 19 мм
g = 16,3 мм
Шпг = 14 мм
b = 3,5 мм
высота = 14 мм
α° = 38°
Все колеса, предлагаемые на наших аукционах, новые и отбалансированы на заводе.
Размеры рукава:
D2 = 70 мм
Д = 31,8 мм
Неописанные размеры относятся к диаметру седла D1.
Рекомендуемый момент затяжки винтов — 31 Нм
Способ установки втулки:
На фото ниже показаны все необходимые элементы для крепления колеса на валу. Это:
- вал со шпоночной канавкой (станочный)
- Коническая втулка
- круг
- 2 винта поставляются в комплекте с втулкой
- Шестигранный ключ
ШАГ 1
- установка втулки на вал
ШАГ 2
Наденьте колесо на втулку.
ШАГ 3
Вверните винты в противоположные отверстия и затяните их гаечным ключом. Колесо натягивается на втулку. Установка завершена.
Коническая форма позволяет втулке зажиматься как на головке колеса, так и на валу. Это беззазорное, идеально центрированное соединение.
Разборка
Чтобы разобрать колесо, выверните оба винта и выкрутите один из них в отверстие без противоположного отверстия. Колесо легко выйдет из втулки. Остаётся только снять втулку с вала.
Использование решения TaperLock имеет ряд преимуществ:
- экономия – дополнительная обработка колеса не требуется
- точность – коническая посадка точно центрирует вставленный элемент
- упрощение конструкции - навесное колесо не нужно блокировать от перемещения по валу
- упрощение сборки - сборка колеса не требует применения большой силы
Мы являемся прямым импортером деталей в области приводной техники. Имеем собственный большой складской запас. Все товары, предлагаемые на наших аукционах, имеются в наличии и доступны немедленно.
На других наших аукционах вы найдете шкивы с гнездами TaperLock, развертки, втулки TaperBush и приводные ремни. Для получения дополнительной информации о нашей продукции следите за другими нашими аукционами.
