Рукав гидравлический АК 10/2 ДКР/ДКР90 3/8" BSP, 2-плетенный (2SN), 330 Бар, L-1000 мм

Гибкие гидравлические линии, наряду с жесткими бесшовными трубами, используются в каждой гидравлической системе для передачи жидкостей. Их большим преимуществом является гибкость, которая дает широкие возможности установки и расположения даже в труднодоступных местах. В случае повреждения, выхода из строя или утечки эти кабели можно легко заменить на новую модель в соответствии с конкретными характеристиками.

Кабель на основе гидравлического шланга North-Fighter соответствует стандартам EN 853 2SN и имеет привлекательную цену. Это идеальное решение для гидравлических систем с рабочим давлением не более 330 Бар.

Характеристики шланга:

• внутренний диаметр: 10 мм; 3/8"; приборная панель: -06.
• внешний диаметр: 18 мм.
• внутренний слой: синтетический каучук.
• армирование: 2 оплетки из стальной проволоки.
• li>
• внешний слой: синтетический каучук
• рабочее давление: 330 Бар
• разрывное давление: 1320 Бар
• радиус изгиба: 130 мм
• диапазон температур: -40°C +100°C
• стандарт: EN 853 2SN

Кабель обжат с обеих сторон дюймовыми разъемами с конусом 60° DKR с одной стороны прямым разъемом, с другой стороны коленом 90° с внутренней резьбой 3/8" BSP (гайка).

Характеристики кабеля:

• длина L - 1000 мм
• конец 1: DKR 3/8" BSP
• конец 2: DKR90° 3/8" BSP

На других аукционах в наличии кабели в длины: 300, 400, 500, 600, 700, 750, 800, 900, 1000, 1100, 1200, 1250, 1450, 1500, 2000, 2500, 3000, 3500, 4000, 4500, 5000, 6000, 7000, 8000, 9000 и 10 000 мм.

Мы можем изготовить шланг любого необходимого размера!

Проверьте, как правильно определить длину необходимого гидравлического шланга!

Все наши гидролинии проходят очистку на соответствующем этапе производства, поэтому пользователь может быть уверен в получении изделия, готового к монтажу и длительной эксплуатации!

Для определения значения расхода данного типоразмера шланга необходимо воспользоваться соответствующей таблицей (см. напротив).

Данные подбираются в зависимости от типа трубы:

• напорная линия (подающая)
• всасывающая или обратная линия

Чтобы определить подходящий диаметр гидравлического шланга, вам понадобится линейка, один конец которой применяется к значению расхода (левая линейка), другой к значению скорости потока (закон линии) в зависимости от места использования трубы.

Линии скорости потока имеют диапазоны значений, которые зависят от индивидуальные характеристики системы.

Для определения оптимальных параметров необходимо выбрать среднее значение из заданного диапазона, округлив размер провода до полного размера над показанием.

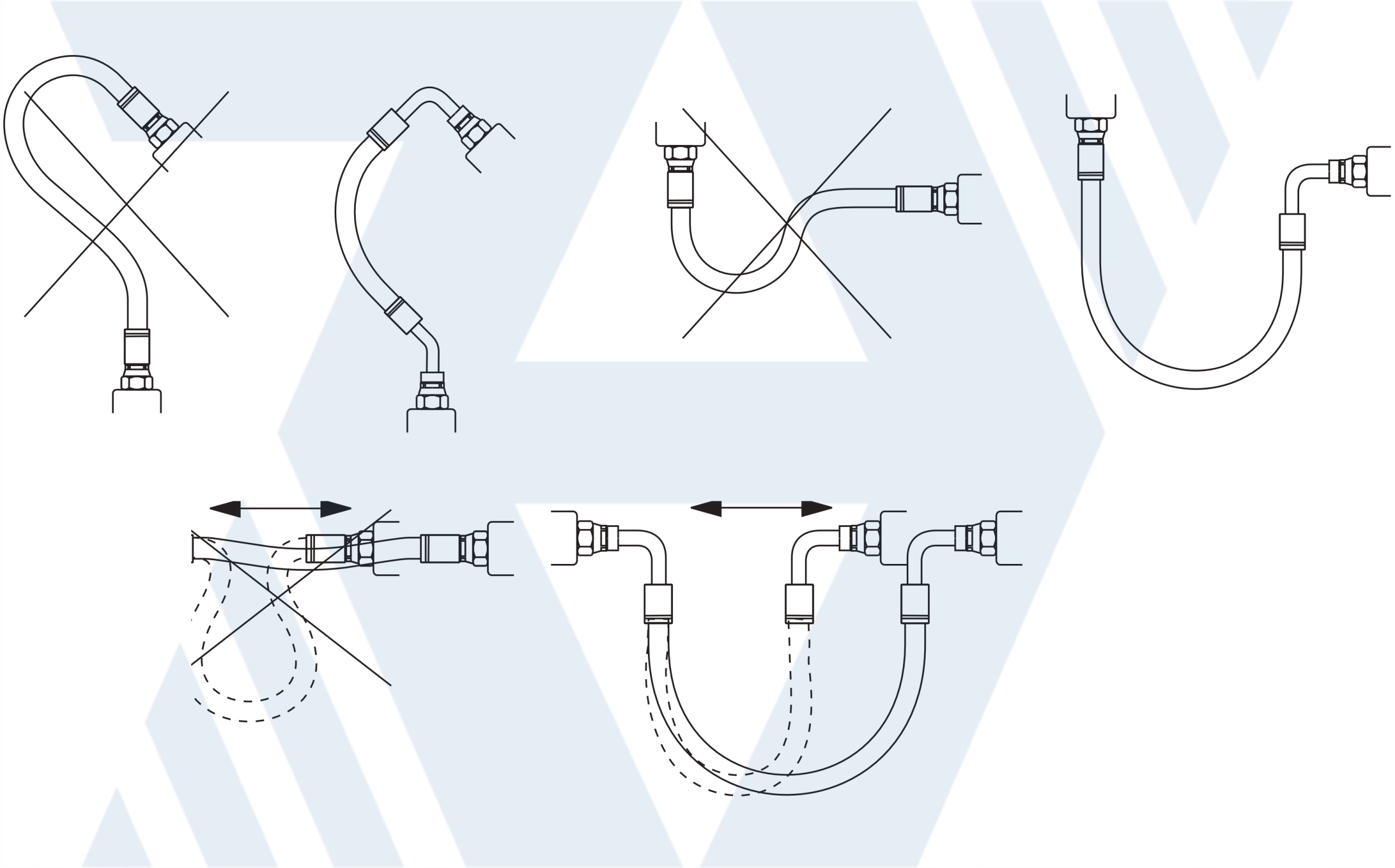

При проектировании и выборе кабелей для данной системы также необходимо обратить внимание на:

• угол скручивания концов, это касается следующих типов кабелей: колено:локоть, ушко: ушко, колено-ушко
• выбор соответствующего типа наконечника в зависимости от расположения и рабочего положения шланга
• выбор радиуса изгиба шланга
• недопущение перекручивания шланга при монтаже, что может привести к его преждевременному износу.
• li>
• адекватная защита кабеля от преждевременного износа.

Мы предлагаем множество разновидностей гидравлических фитингов и шлангов. Если вы не нашли интересующее вас решение или ищете продукт, изготовленный по индивидуальному заказу, вы найдете его здесь!
