Контроллер лестничного освещения AutoSteps

На аукционе представлен контроллер AutoSteps со встроенными астрономическими часами и набором из 4 датчиков движения StepSensor01. Измерительным элементом является лазерный датчик SHARP

Интеллектуальный контроллер лестничного освещения. Это продукт польской компании Ntronic. В двух словах его отличают:

• Встроенные астрономические часы. Лестница может подниматься после захода солнца, до восхода солнца, а не на следующий день после восхода солнца, когда светло.
• Поддержка до 4-х датчиков движения, благодаря чему он полностью распознает направление на площадке.
• Возможность установить освещение для отдыха — включены выбранные ступеньки с определенной мощностью освещения.
• 18 светодиодных выходов - мы можем свободно настроить, какой из выходов светодиодов от 1 до 18 будет управляться каждым из входов датчика движения. Количества 18 светодиодных выходов достаточно для большинства лестничных клеток. Вы даже можете управлять одним выходом и использовать свободные входы для управления светом в помещениях.
• Возможность ограничить максимальную яркость.
• Полная регулировка освещения, время включения и выключения.
• Выбор типа и направления анимации.
• Поддержка лазерных детекторов SHARP.

Выполняет функцию автоматического управления несколькими точечное светодиодное освещение 12 В/24 В постоянного тока для лестниц, дорожек, подъездов или парковок.

Создает декоративный визуальный эффект за счет плавного увеличения и уменьшения освещения ступеней лестницы.

Контроллер отличается четырьмя входами датчиков движения. Это позволяет использовать устройство для эффективного управления лестницей с лестничной площадки. Если у нас дома есть площадка на лестнице, мы можем освещать только часть лестницы в зависимости от того, идем вверх или вниз.

Можно подключить до 18 светильников. указывает на светодиод устройства.

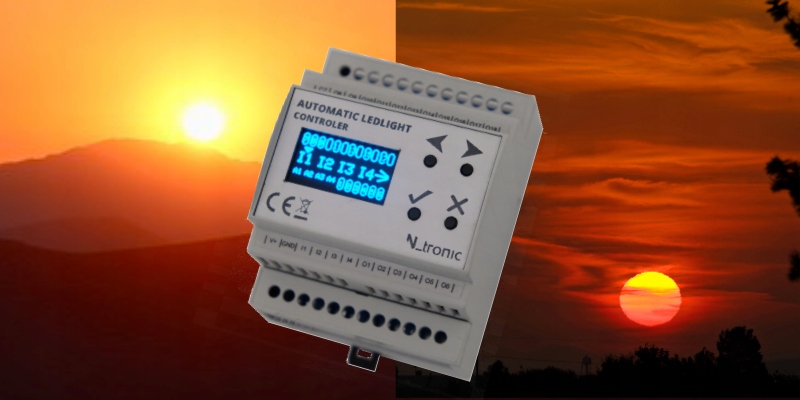

ВСТРОЕННЫЕ АСТРОНОМИЧЕСКИЕ ЧАСЫ

Самым большим преимуществом, помимо универсальности использования, являютсяВСТРОЕННЫЕ АСТРОНОМИЧЕСКИЕ ЧАСЫ. Свет можно только включить ночью, независимо от времени года. Достаточно ввести время работы устройства или выбрать управление по астрономическим часам в соответствии с закатом и восходом солнца. Эта функция исключает необходимость использования внешних датчиков движения.

Если мы не хотим, чтобы устройство работало по солнцу, мы можем установить фиксированные часы или работать постоянно .

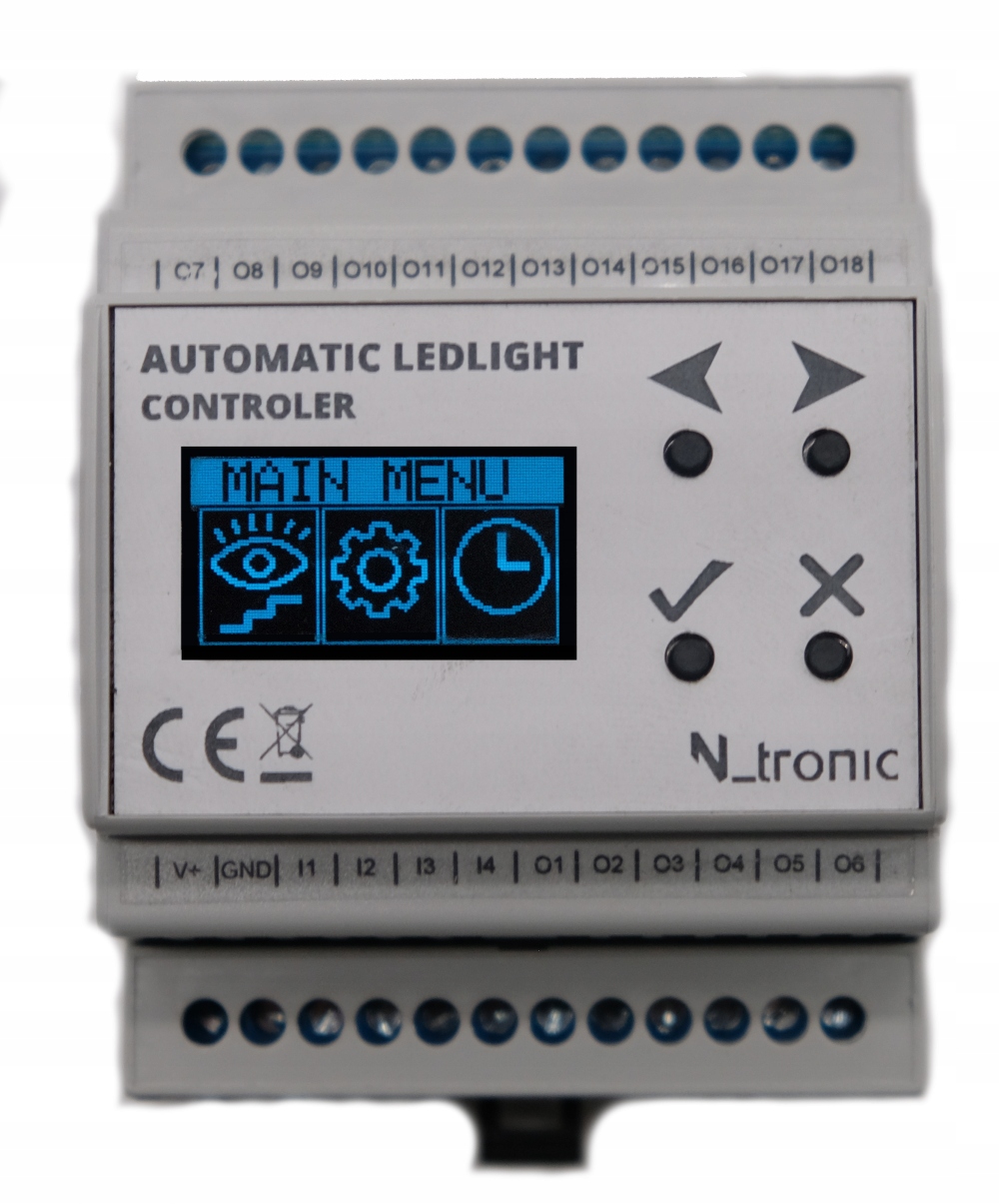

Красивый OLED-дисплей

С помощью дисплея и 4 кнопок мы можем легко настроить устройство. Можно настроить множество параметров каждой анимации. Среди прочего:

• Начальный/конечный шаг.
• Номер ввода, который должен вызвать анимацию.
• Время яркости одного шага.
• Время, оставшееся до отключения анимации.
• Тип анимации

Все параметры и текущий статус анимации можно просмотреть на экране.

Также можно с помощью кнопок имитировать срабатывание детекторов движения.

Взаимодействующие лестничные датчики

• Мгновенная нормально открытая кнопка - типа звонка (можно даже подключить параллельно с датчиком движения)
• ПИР-датчики
• Лазерный датчик SHARP (доступен на другом аукционе).
• Комплекты контроллеров с детекторами доступны на отдельных аукционах.

Технические данные

• Напряжение питания: 6–29 В постоянного тока.
• Мощность контроллера: 0,3 Вт.
• Количество поддерживаемых ступеней: 18.
• Количество поддерживаемых датчиков движения: 4.
>
• Выходная нагрузка 4А/канал

Контроллер лестничного освещения AutoSteps обеспечивает автоматическое управление освещением лестничной клетки. Позволяет добиться декоративного визуального эффекта за счет плавного увеличения и затемнения лестничного освещения.

Устройство можно использовать для управления освещением коридоров, переходов, дорожек к дому или подъездов к гаражу.

Устройство настраивается с помощью четырех кнопок на передней панели устройства и OLED-дисплея. . Контроллер выполнен в корпусе на рейке DIN.

Устройство позволяет самостоятельно управлять источниками света в светодиодной технологии напряжением до 24 В постоянного тока. Для управления яркостью пользователь имеет 18 независимых сильноточных ШИМ-выходов (выход с открытым коллектором). К выходу следует подключить отрицательный потенциал «-» управляемого источника. Источником света может быть любой приемник, управляемый ШИМ-сигналом:

• Светодиодная лампочка, Светодиодная лента, Светодиодный модуль, Светодиодные ленты, Светодиодные глазки

• Галогенная лампа до 24 В.

В зависимости от мощности светодиода и сечения провода расстояние источников света от контроллера может составлять до нескольких метров.

Презентация продукта: https://www.youtube.com/watch?v=MW2WAcnyIY

Контроллер имеет 4 гальванически изолированных входа. С их помощью, посредством обеспечения По сигналу от датчиков движения мы активируем анимации, управляющие яркостью подключенных источников света. Сигнал, который запускает данный вход, является землей устройства. Все детекторы с открытым коллектором и реле NO будут выполнять свою функцию. Входы работают с:

• Мини-PIR-детекторами с адаптером.

• Оптическими детекторами с адаптером

• Любым датчиком подавая сигнал заземления.

• Кнопки на мгновение закрываются – при отпускании возвращаются в исходное состояние. Примером могут служить классические кнопки звонка или рольставней.

Необходимы 2-проводные кабели для каждой точки освещения и 3-проводные кабели для каждого датчика движения. >

Для контроллера разработаны специальные детекторы на базе датчиков SHARP.

Узкий угол обнаружения делает его идеальным датчиком для обнаружения движения при подъеме по лестнице. Он реагирует только тогда, когда нога человека находится прямо перед ним — он не реагирует, когда мы проходим мимо лестницы и не хотим включать освещение лестницы.

Он основан на популярном лазерном детекторе SHARP. Широкий диапазон напряжения 6–29 В постоянного тока позволяет питать все устройства от одного источника питания. Например, если у нас на лестнице установлены светодиоды на 24 В. С помощью одного источника питания мы можем питать светодиодные светильники, контроллер AutoSteps и представленные датчики движения.

• В настройках устройства мы можем определить максимальный уровень яркости, при котором должны гореть светодиоды.:

  Эту функциональность можно использовать, когда мы не хочется, чтобы лестница светилась слишком ярко.

• Способы тушения лестницы:

  Последовательно – один за другим другой — выбираем, с какого шага начать выключаться.

  Все сразу — все индикаторы данной анимации выключаются одновременно.

  Мы определяем анимацию раз отдельно:

• Время освещения T1 для одного шага,

  Время ожидания T2 после освещения,

  T3 время для выключения на один шаг.

• Время работы устройства синхронизируется с солнцем:

  Встроенные часы позволяют установить фиксированное рабочее время. Нам не нужно включать свет днем. Кроме того, вы можете активировать астрономические часы, благодаря которым свет загорается только ночью, независимо от времени года.

• Свет в состоянии покоя:

  Мы можно определить, какие ступеньки должны постоянно освещаться в рабочее время. Когда мы хотим, например, чтобы крайние ступеньки освещались весь вечер.

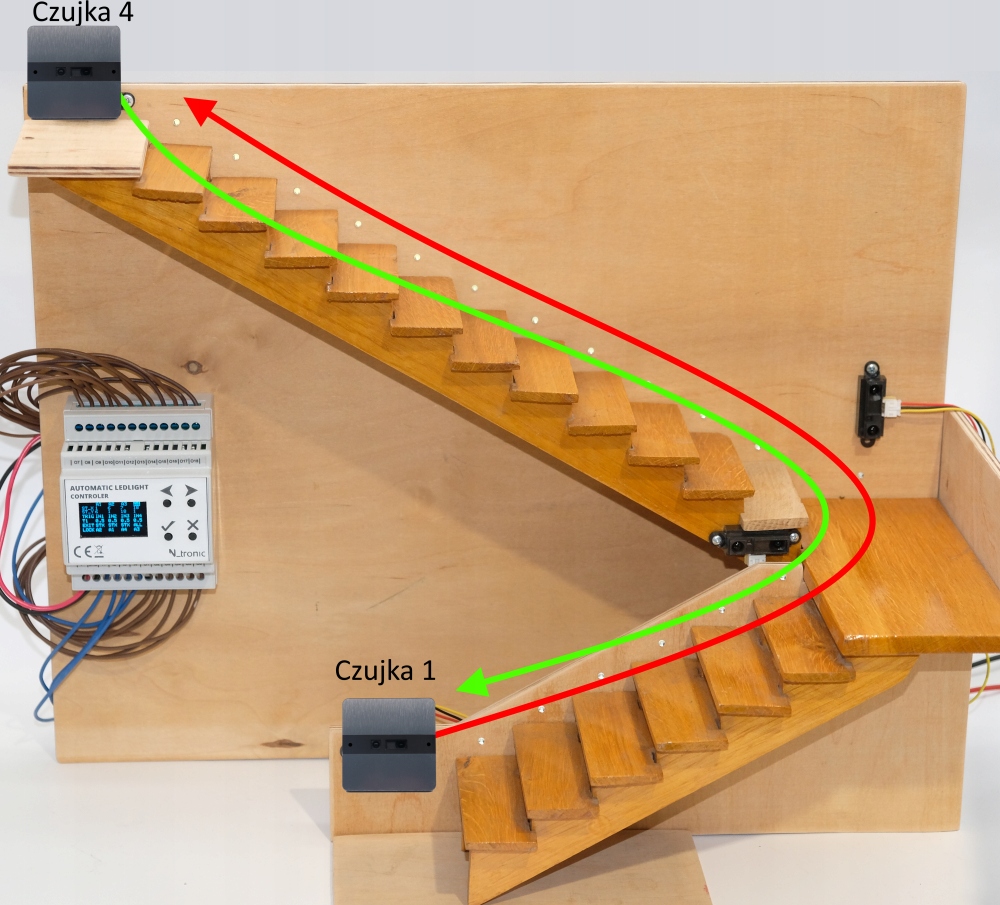

Рядом схема классической конфигурации устройства с использованием двух датчиков движения.

В случае одинарной лестницы двух датчиков движения достаточно и мы можем контролировать направление подсветки светильников на лестнице.

Пользователь может назначить детектор движения на каждую из 4 анимаций. Это означает, что светодиоды могут гореть с двух сторон, когда движение обнаружено только одним датчиком движения.

На OLED-экране мы можем просматривать состояние каждой анимации, а также входы и выходы. Дополнительно можно моделировать активацию входов детектора движения. Мы можем увидеть, как загораются лестницы, не «бегая по ним».

На экране устройства представлены как детектор движения, так и светодиодное освещение.< /п>

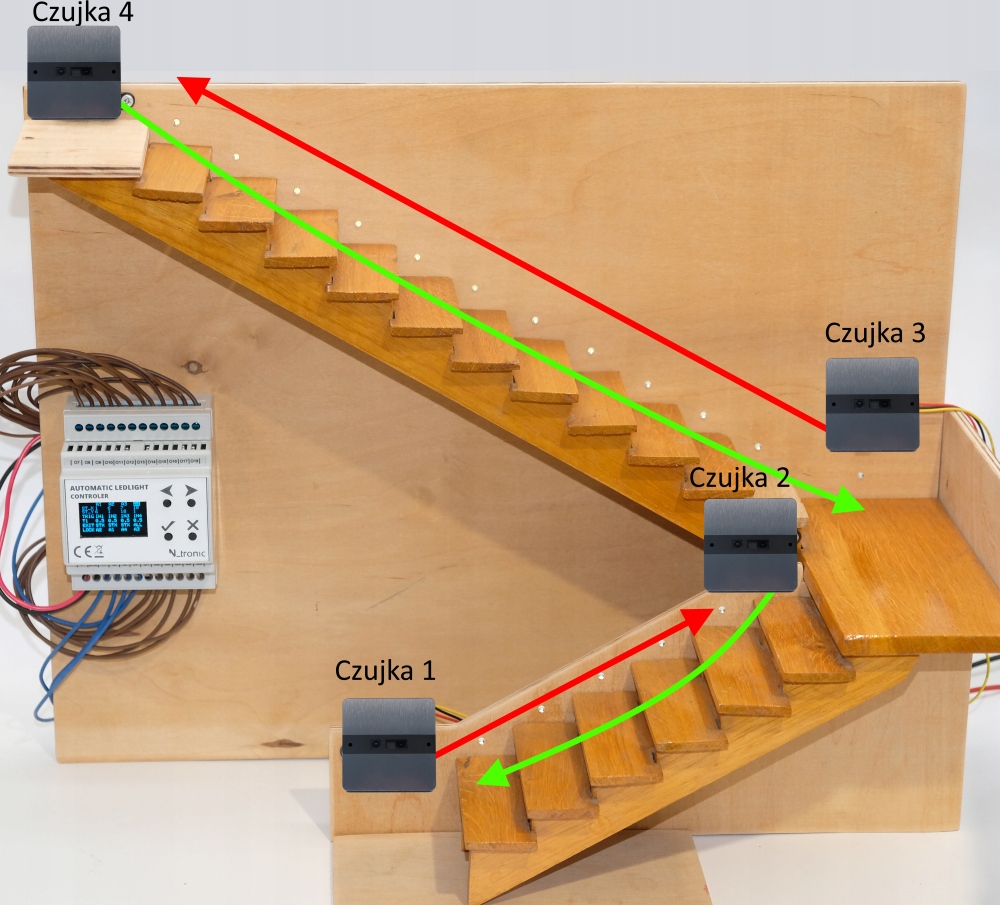

На рисунке показана конфигурация устройства, обеспечивающего работу мезонина.

Детекторы №1 и 2 управляют анимацией А1 и А2, которые управляют светодиодом1 - Диоды LED6. Если датчик 1 обнаружит движение, загорятся ступени с 1 по 6 (анимация A1). Однако активация детектора № 2 вызовет анимацию А2. Это означает последовательное зажигание светодиодов от 6 до 1.

Детекторы 3 и 4 выполняют анимацию A3 и A4. Управляем светодиодами с 19 до 18 часов Детектор №3 запускает анимацию А3, т. е. зажигает светодиоды с 22 до 18 часов (входим на первый этаж). Срабатывает детектор №4. Активирует подсветку светодиодов с 18 по 7 (спускаемся с этажа на площадку).

На каждую Анимацию можно назначить разные лестницы (А1 - А4) .

Анимации работают независимо друг от друга. Если два человека идут в двух противоположных направлениях, будут активированы две анимации, например A3 и A4, которые сходятся в двух направлениях. Эти анимации будут отключены (шаги будут отключены), когда будут выполнены условия для отключения анимации A3 и A4. Пока выполняются анимации A3 и A4, ничто не мешает активировать анимацию A1, когда другой человек входит по лестнице с первого этажа. Аналогично, работа анимации A1 не препятствует активации анимации A3 или A4.

Светодиоды гаснут по истечении времени T3 (Настройки), когда на экране нет сигнала обнаружения движения. Датчик срабатывания и блокировки. Это касается, например, того случая, когда мы поднимаемся по лестнице и останавливаемся у детектора движения. Поскольку мы все еще на лестнице, мы не хотим, чтобы свет погас.

Аукцион проводится только для контроллера AutoSteps! Блок питания, датчики движения и световые точки необходимо приобретать отдельно

Для подключения проводов устройство имеет клеммные колодки с шагом 5,08 мм и максимальным диаметром 1,5 мм2. p>

Устройство питается путем подачи постоянного напряжения в диапазоне 12 – 24 В на клеммы 1 и 2.

Для контроллера требуется источник питания в диапазоне от 9 до 28 В постоянного тока. Столь широкий допуск напряжения питания позволяет питать устройство от того же источника, что и управляемые световые точки.

Мощность блока питания следует выбирать так, чтобы она была не ниже мощности, потребляемой контроллером (1,5 Вт) и всеми точками освещения при 100% яркости. Рекомендуется эта мощность быть как минимум на 10% выше.

На фотографии справа показан контроллер, питаемый от источника питания 12 В постоянного тока, 60 Вт.
