Контроллер лестничного освещения AutoSteps в комплекте с 4 датчиками движения StepSensor01

Интеллектуальный контроллер лестничного освещения

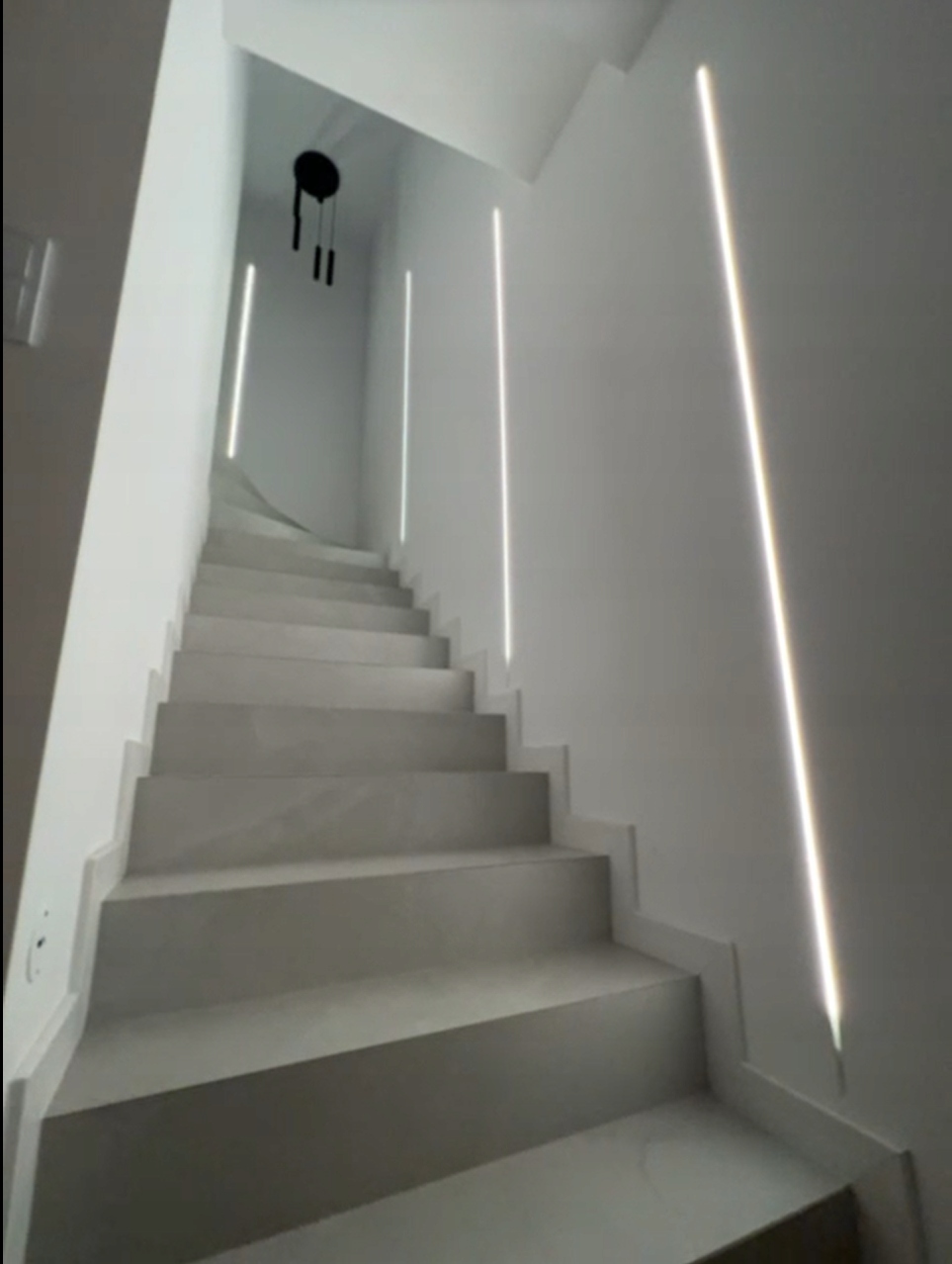

Он функционирует как автоматическое управление многоточечным светодиодным освещением 12В/24В постоянного тока для лестниц, дорожек, подъездов или парковок.

Создает декоративный визуальный эффект за счет плавного увеличения и уменьшения освещенности ступеней лестницы.

Контроллер имеет до 4 входов для датчиков движения. , что позволяет использовать устройство для эффективного управления светодиодным освещением на лестницах с лестничной площадки. Если у нас дома есть площадка на лестнице, мы можем освещать только часть лестницы в зависимости от того, поднимаемся мы или спускаемся.

Можно создать до 18 световых точек. подключен к светодиоду устройства.

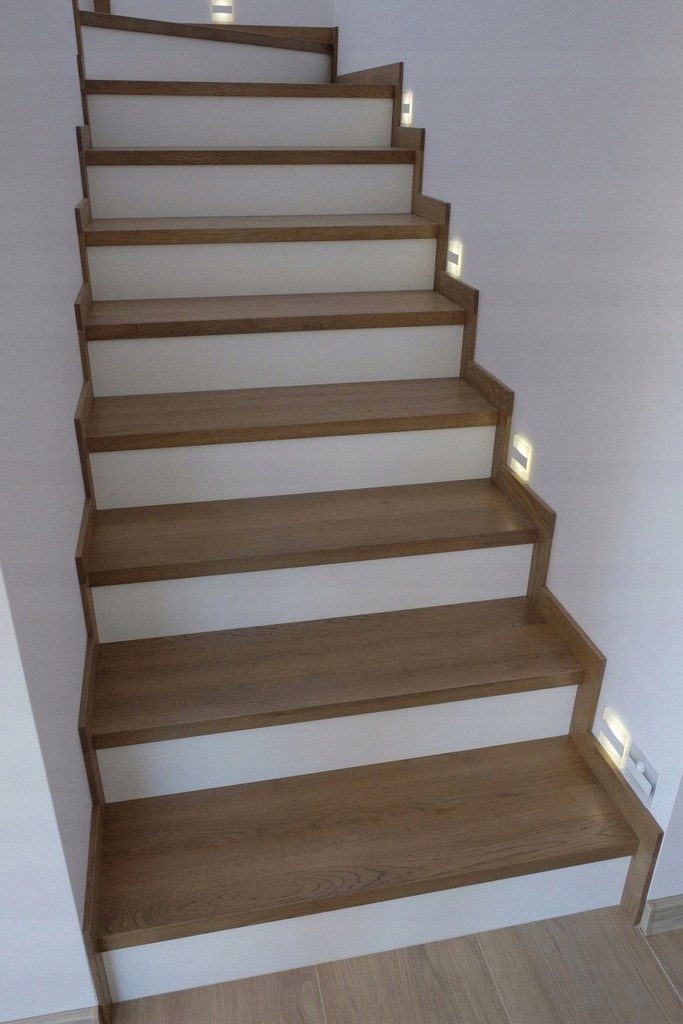

Стоячий свет

Выбираем ступени, которые горят определенной мощностью постоянно в течение всего времени работы устройства. Можно установить небольшую мощность освещения покоя, что привлечет внимание к лестнице, не ослепляя нас.

Красивый OLED-дисплей

С помощью дисплея и 4 кнопок мы легко настраиваем Устройство. Можно настроить множество параметров каждой анимации. Среди прочего:

• Начальный/конечный шаг.
• Введите номер, который должен запустить анимацию.
• Пришло время сделать один шаг ярче.
• Время, оставшееся до выключения анимации.
• Пора сходить с лестницы.
• Различные комбинации и функции включения и выключения светодиодов.
< /ul>

Все параметры и текущий статус операции анимации мы можем наблюдать на экране.

Также можно имитировать срабатывание детекторов движения с помощью кнопок.

Красивый OLED-дисплей

С помощью дисплея и 4 кнопок мы можем легко настроить устройство. Можно настроить множество параметров каждой анимации. Среди прочего:

• Начальный/конечный шаг.
• Номер ввода, который должен вызвать анимацию.
• Время яркости одного шага. .
• Время, оставшееся до выключения анимации.
• Время выключения лестницы.
• Различные комбинации и функции освещения и отключения светодиодов.
• Часы работы.
• Максимальная яркость.
• Стоящий свет.

Все параметры и текущее состояние анимации можно просмотреть на экране.

Кнопки также можно использовать для имитации работы детекторов движения.

Основные параметры контроллера лестничного освещения:

• Напряжение питания: 6 – 29 В постоянного тока,
• количество выходов LED: 18, каждый до 4А,
• количество входов датчика движения: 4 → Возможность независимой работы лестничной площадки,
• количество анимаций: 4,
• регулировка времени освещения ступенек,
• регулировка задержки перед тушением,
• регулировка времени тушения,
• регулировка времени тушения,
• регулировка времени тушения,
• регулировка времени тушения,
• регулировка времени тушения,
• регулировка задержки перед тушением,
• регулировка времени тушения li>
• выбор отключения светодиодов по отдельности или всех ламп сразу,
li>

Особенности, отличающие лестничный контроллер

• Просмотр рабочего состояния на OLED-экране.
• Имитация работы входов в меню предварительного просмотра.
• Работа только в назначенное время суток.
>
• Мы можем определить максимальный уровень яркости светодиодов.
• В рабочее время мы можем установить выбранные уровни для обеспечения постоянной подсветки определенной яркости. Например, ночью мы можем включить крайнюю лестницу.
• Различные комбинации и функции освещения и отключения светодиодов.

Максимальный уровень яркости

Вечером, когда лестница освещена, может оказаться, что источники света слишком яркие, поэтому в контроллере лестничного освещения от Ntronic можно выставить максимум Уровень освещения светодиодов. Если мы обнаружим, что светодиодные точки слишком яркие, мы можем установить максимальное значение яркости в диапазоне от 10 до 100%.

Работать только в установленное время

Благодаря наличию встроенных часов реального времени контроллер лестничного освещения может управлять яркостью лестницы в назначенное время. Например, если мы хотим, чтобы свет включался только ночью или в ночные часы, просто установите время начала и окончания света.

Контроллер лестничного освещения AutoSteps обеспечивает автоматическое управление освещением лестничной клетки. Позволяет добиться декоративного визуального эффекта за счет плавного увеличения и затемнения лестничного освещения.

Устройство можно использовать для управления освещением коридоров, переходов, дорожек к дому или подъездов к гаражу.

Устройство настраивается с помощью четырех кнопок на передней панели устройства и OLED-дисплея. . Контроллер выполнен в корпусе на рейке DIN.

Устройство позволяет самостоятельно управлять источниками света в светодиодной технике напряжением до 24 В постоянного тока. Для управления яркостью пользователь имеет 18 независимых сильноточных ШИМ-выходов (выход с открытым коллектором). К выходу следует подключить отрицательный потенциал «-» управляемого источника. Источником света может быть любой приемник, управляемый ШИМ-сигналом:

• Светодиодная лампочка, Светодиодная лента, Светодиодный модуль, Светодиодные ленты, Светодиодные глазки

• Галогенная лампа до 24 В.

В зависимости от мощности светодиода и сечения провода расстояние источников света от контроллера может составлять до нескольких метров.

Контроллер имеет 4 гальванически развязанных входа. С их помощью, подавая сигнал от датчиков движения, мы активируем анимации, управляющие яркостью подключенных источников света. Сигнал, который запускает данный вход, является землей устройства. Все детекторы с открытым коллектором и реле NO будут выполнять свою функцию. Входы работают с:

• Мини-PIR-детекторами с адаптером.

• Оптическими детекторами с адаптером

• Любым датчиком подавая сигнал заземления.

• Кнопки на мгновение закрываются – при отпускании возвращаются в исходное состояние. Примером могут служить классические кнопки звонка или рольставней.

Необходимы 2-проводные кабели для каждой точки освещения и 3-проводные кабели для каждого датчика движения. >

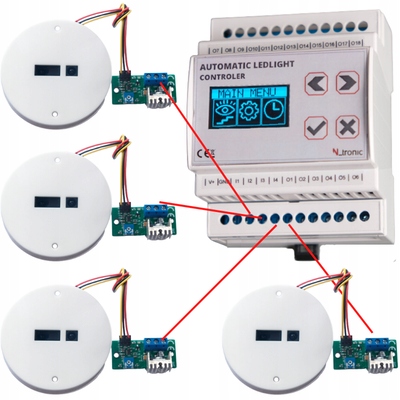

Контроллер, представленный на аукционе, включает в себя 4 датчика StepSensor-01.

Узкий угол обнаружения делает его идеальным датчиком для обнаружения движения при подъеме по лестнице. Он реагирует только тогда, когда нога человека находится прямо перед ним — он не реагирует, когда мы проходим мимо лестницы и не хотим включать освещение лестницы.

Он основан на популярном лазерном детекторе SHARP. Широкий диапазон источников питания 6–29 В постоянного тока позволяет питать все устройства от одного источника питания. Например, если у нас на лестнице установлены светодиоды на 24 В. С помощью одного источника питания мы можем питать светодиодные светильники, контроллер AutoSteps и представленные датчики движения.

Помимо классической конфигурации устройства с использованием двух датчиков движения.

В случае одиночной лестницы достаточно двух датчиков движения, и мы можем контролировать направление освещения свет на лестнице.

Пользователь может назначить детектор движения для каждой из 4 анимаций. Это означает, что диоды могут светиться с двух сторон, когда движение обнаружено только одним датчиком движения.

На OLED-экране мы можем просматривать состояние каждой анимации, а также входы и выходы. Дополнительно есть возможность имитировать активацию входов детектора движения. Мы можем увидеть, как загораются лестницы, не «бегая по ним».

На экране устройства представлены как детектор движения, так и светодиодное освещение.< /п>

Управление лестничной площадкой.

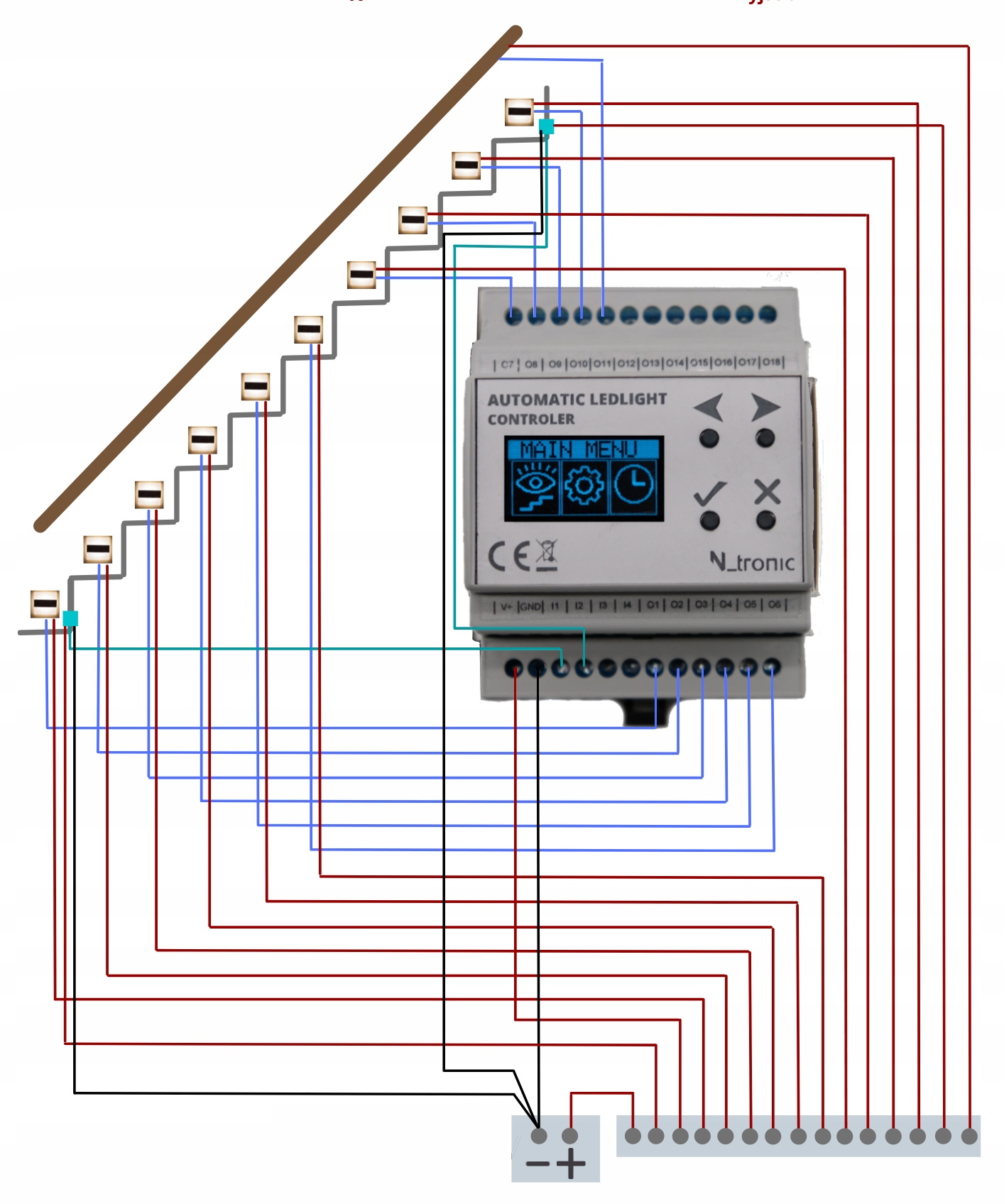

На рисунке показана конфигурация устройства, обеспечивающего обслуживание лестничной площадки.

Управление детекторами №1 и 2 анимация A1 и A2, которые управляют LED1 – LED6. Если датчик 1 обнаружит движение, загорятся ступени с 1 по 6 (анимация A1). Однако активация детектора № 2 вызовет анимацию А2. Это означает последовательное зажигание светодиодов от 6 до 1.

Детекторы 3 и 4 выполняют анимацию A3 и A4. Управляем светодиодами с 19 до 18 часов Детектор №3 запускает анимацию А3, т. е. зажигает светодиоды с 22 до 18 часов (входим на первый этаж). Срабатывает детектор №4. Активирует подсветку светодиодов с 18 по 7 (спускаемся с этажа на площадку).

На каждую Анимацию можно назначить разные лестницы (А1 - А4) .

Анимации работают независимо друг от друга. Если два человека идут в двух противоположных направлениях, будут активированы две анимации, например A3 и A4, которые сходятся в двух направлениях. Эти анимации будут отключены (шаги будут отключены), когда будут выполнены условия для отключения анимации A3 и A4. Пока выполняются анимации A3 и A4, ничто не мешает активировать анимацию A1, когда другой человек входит по лестнице с первого этажа. Аналогично, работа анимации A1 не препятствует активации анимации A3 или A4.

Светодиоды гаснут по истечении времени T3 (Настройки), когда на экране нет сигнала обнаружения движения. Датчик срабатывания и блокировки. Это касается, например, того случая, когда мы поднимаемся по лестнице и останавливаемся у детектора движения. Поскольку мы все еще на лестнице, мы не хотим, чтобы свет погас.

• В настройках устройства мы можем определить максимальный уровень яркости, при котором должны гореть светодиоды.:

  Эту функциональность можно использовать, когда мы не хочется, чтобы лестница светилась слишком ярко.

• Способы тушения лестницы:

  Последовательно – по одному одному выбираем направление тушения.

  p>

  Все вместе.

• Время определяем отдельно:

  T1 время освещения одного шага,

  T2 время ожидания после освещения,

  T3 время гашения одного шага.

Аукцион касается только контроллера AutoSteps с 4 датчиками движения StepSensor

Для подключения проводов устройство имеет клеммные колодки с шагом 5,08 мм и максимальным диаметром 1,5 мм2.

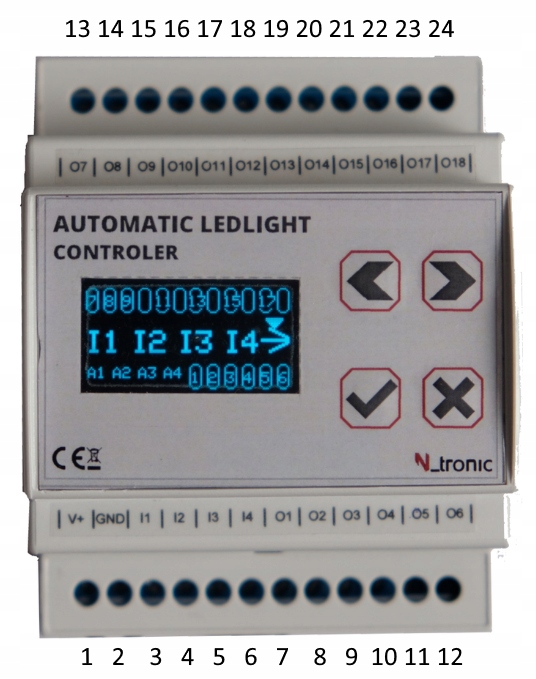

Устройство питается путем подачи постоянного напряжения в диапазоне 12 – 24 В на клеммы 1 и 2.

Для контроллера требуется источник питания в диапазоне от 5 до 29 В постоянного тока. Столь широкий допуск напряжения питания позволяет питать устройство от того же источника, что и управляемые световые точки.

Мощность блока питания следует выбирать так, чтобы она была не ниже мощности потребляется контроллером (1,5 Вт) и всеми точками освещения при 100% яркости. Рекомендуется, чтобы эта мощность была как минимум на 10 % выше.

На фото ниже показан контроллер, питаемый от блока питания 12 В постоянного тока, мощностью 60 Вт.
