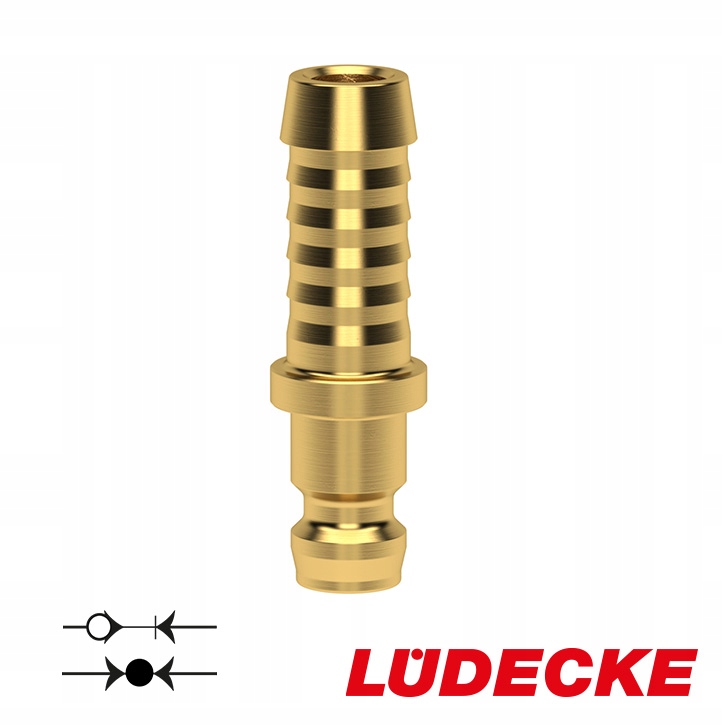

Быстрые соединители для литьевых форм LÜDECKE DN 6 с соединителем для шланга 6 мм — ESHM 6 SL — эквивалентны быстроразъемным соединениям серии HASCO Z 8

ESHM с DN 6 и диаметром пробки 9 мм характеризуются очень высокой скоростью потока при одновременном низком перепаде давления.

Деталь ESHM 6 SL имеет с одной стороны заглушку, а с другой - шланговый соединитель, профиль адаптирован к использованию хомутов или хомутов. Эти заглушки не имеют клапана, их можно подключать как к розеткам с клапаном (одностороннее закрытие), так и без него (свободный проход). Кабель, оснащенный такой вилкой, при отсоединении протечет.

Корпус изготовлен из латуни, т.н. гладкие.

Совместимы с быстроразъемными соединениями для регулирования температуры, с немецким профилем (европейским) HASCO Z 8.

Эти быстроразъемные Разъемы предназначены для использования в установках контроля температуры, которые чаще всего применяются в промышленности по переработке пластмасс. Высококачественные разъемы обеспечивают точное давление и температуру, которая может достигать 200°C. Точность поддержания соответствующего давления и температуры зачастую определяет высокую повторяемость точных форм формованных изделий. Это выразится в небольшом количестве брака материала, что повысит экономическую привлекательность изготавливаемых элементов. Другими словами, используя эти соединители одновременно, мы изготовим большее количество правильно изготовленных пластиковых элементов.

Эти быстродействующие соединители, благодаря использованию соответствующих уплотнений и материалов, могут транспортировать различное охлаждение. среда, как горячая, так и холодная вода, масло или воздух.

Мы предлагаем полный ассортимент разъемов и быстроразъемных соединений для систем контроля температуры, используемых в переработке пластмасс производства LÜDECKE .

• Рабочее давление [бар]: 15.
• Рабочая температура [°C]: от -20 до +200 (масло, воздух), +150 (вода)..
• Материал присоединения, корпус клапана: латунь MS 58.
• Среда: воздух, вода, масло и другие.
• Соединитель шланга с внутренним диаметром: 6 мм
• Длина патрубка [L1]: 22,5 мм
• Заглушка, номинальный размер: DN 6
• Ширина штекера [DS]: 9 мм
• Длина штекера [L2]: 14 мм
• Общая длина [L]: 39,5 мм
• Проход: 5
• Вес: 9 г
• Профиль штекера совместим с: HASCO Z 8 .
• Номер по каталогу: ESHM 6 SL

Отсоединить и подключить кабели в этой системе интуитивно просто и быстро, и их можно выполнить одной рукой.

Шаг 1.

Вставление вилки одним движением в

Шаг 2.

Вставьте вилку в розетку и слегка потяните за нее, чтобы проверить соединение.

Шаг 3.

Отсоедините разъем, нажав на кольцо, указанное стрелкой, что одновременно вытолкнет вилку из розетки.
