Быстрая сборка

SM-08050

Быстрая сборка SM марки Wkręt-met состоит из втулки из полиэтилена и винта с потайной головкой из оцинкованной стали.

Предназначена для неконструктивного многоточечного крепления статически нагруженных элементов конструкции.

Увеличенный диаметр головки обеспечивает лучшее давление на скрепляемые элементы, а утолщение под его основанием гарантирует надежный монтаж и исключает повреждение шурупа при закручивании.

Применение:

*️⃣Рекомендуется для монтажа деревянных и деревоподобных элементов

*️⃣ для монтажа стеновых профилей в гипсокартонные потолочные и стеновые конструкции

*️⃣ рекомендуется для серийной установки

*️⃣ для монтажа плинтусы

Технические характеристики:

➡️ Диаметр (dk): 8 мм

➡️ Длина корпуса (Lk): 50 мм

➡️ Размер Dk [мм]: 11,5

➡️hef [мм]: 40

➡️ Размерdw [мм]: 4,9

➡️ Размер Lw [мм]: 55

➡️ Количество штук в упаковке: 100

➡️ Тип головки винта: PZ-2

➡️ Тип головки винта: Коническая

Особенности и преимущества:

✅ Увеличенный диаметр головки обеспечивает гораздо лучшее давление на монтируемые элементы.

✅ Коническая головка шурупа более массивная и имеет значительное утолщение под основанием.

✅ Оптимально спроектированная зона расширения гарантирует идеальное расширение при контакте с землей.

✅ Быстрый и простой сквозной монтаж сокращает время монтажа.

Виды подложек, к которым может быть установлен разъем SM установлено:

*️⃣ Обычный бетон (категория эксплуатации А)

*️⃣ Полнотелый керамический/силикатный кирпич (категория эксплуатации Б)

*️⃣ Перфорированный керамический/силикатный кирпич (категория эксплуатации С)

*️⃣ Бетон на легком заполнителе (категория применения D)

*️⃣ Автоклавный газобетон (категория применения Е)

СПОСОБ УСТАНОВКИ

1. Перед монтажом необходимо определить основание, в которое будет установлен соединитель, и сравнить нагрузки, которые будет нести соединитель, с допустимыми нагрузками, указанными в Паспорте безопасности или Европейской технической экспертизе.

2. Должна быть выбрана соответствующая длина соединителя так, чтобы зона расширения располагалась в строительном материале стены.

3. Метод сверления контролируется (отверстия в перфорированной кладке и основания из газобетона следует сверлить дрелью без удара)

4. Диаметр просверленных отверстий должен соответствовать диаметру используемых крепежных элементов

5. Отверстия в основаниях из твердых материалов должны быть примерно на 10 мм глубже глубины крепления анкера

6. Отверстия в твердых материалах, шлам следует удалять возвратно-поступательными движениями сверла на пониженной скорости. скорость

7. Затем в отверстие вставляется пластиковая втулка и закручивается винт до тех пор, пока он не войдет в втулку.

ПРИМЕРЫ ПРИМЕНЕНИЯ

МОНТАЖ НАПОЛЬНЫХ ПОЛОС / МОНТАЖ СВЕТОВЫХ ПОДВЕСНЫХ ЭЛЕМЕНТОВ

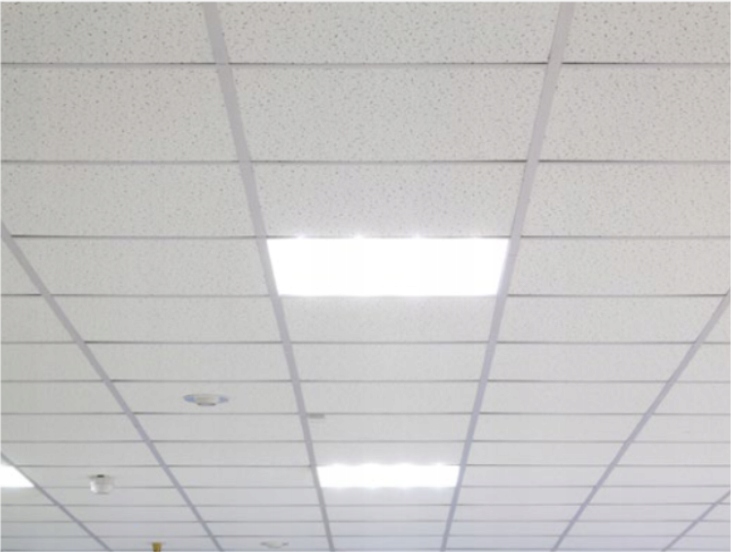

МОНТАЖ СТЕНОВЫХ ПРОФИЛЕЙ В КАССЕТНЫЕ ПОТОЛКИ

ФОТО ПРОДУКТА:

Шпильки для быстрого монтажа имеют Европейское Техническое Освидетельствование:

ETA-19/0156

Предлагаемые нами штифты марки Wkręt-met характеризуются высочайшим качеством и могут безопасно использоваться в строительстве.

Мы прилагаем все усилия, чтобы поставляемая нашим подрядчикам продукция была безопасной и адаптированной под конкретные задачи.
