Автоматический контроллер насоса с датчиками уровня воды

Контроллер расположен в пластиковом корпусе, но возможен монтаж и на DIN-рейку

Контроллер насоса выполнен на базе Датчики уровня — это настоящее удовольствие в колодце/резервуаре.

Предназначен как для глубинных, погружных насосов, так и для поверхностных насосов.

Контроллер используется везде, где непрерывно контроль уровня воды в колодце и/или резервуаре, в который закачивается вода - это может быть обычный резервуар, например маузер, бочка, бассейн или напорный бак.

Работает с датчиками уровня жидкости датчики уровня жидкости могут быть установлены в колодце и резервуаре.

Особенности контроллера:

• Питание непосредственно от сети 230В
• Реле с максимальным током 20А
• Четыре режима работы (описаны ниже)
• Автоматическое включение и выключение насоса по информации, полученной от датчиков уровня воды
• Защищает от сухого хода – немедленно отключает насос в случае отсутствия воды.
• Переключатель ВКЛ/ВЫКЛ/АВТО.
• Диод, показывающий состояние работы насоса.
• Надежное качество изготовления.
• Можно монтировать непосредственно на стандартную DIN-рейку в распределительном щите.

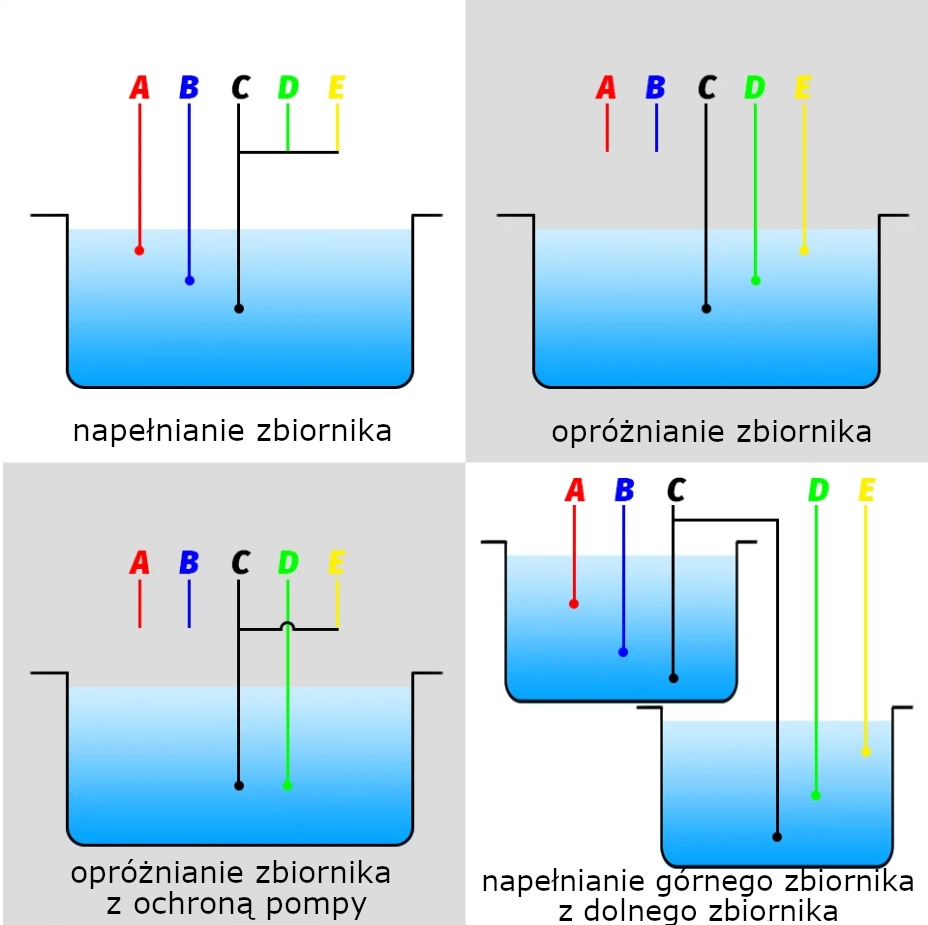

Режимы работы контроллера:

1. Заполнение бака

Контроллер предотвратит переполнение резервуара. Когда уровень воды достигнет верхнего щупа, контроллер отключит насос. Когда уровень воды упадет до уровня нижнего щупа, автоматически включится насос и резервуар начнет наполняться.

2. Опорожнение бака (максимальный и минимальный уровни)

Контроллер опустошит резервуар. Когда уровень воды достигнет верхнего щупа, контроллер включит насос. Когда уровень воды упадет до уровня нижнего щупа, насос автоматически отключится. Система используется, среди прочего, в дренажных емкостях при необходимости периодического их опорожнения и откачки скопившейся воды в систему дождевой канализации.

3. Опорожнение бака с защитой насоса (минимальный уровень)

По сравнению с предыдущей системой (пункт 2), здесь нет верхнего щупа, т.е. максимального уровня в резервуаре – есть только минимальный уровень (обычно непосредственно над дном резервуара). Контроллер немедленно включит насос, когда уровень воды поднимется выше нижнего щупа, и отключит его только тогда, когда он снова опустится ниже него.

4. Перекачка воды из нижнего резервуара (скважины) в верхний резервуар на поверхности

Самая обширная, но очень практичная система. Вода будет перекачиваться из колодца в резервуар на поверхности до тех пор, пока полностью не заполнит его, при этом, естественно, должно быть соблюдено условие наличия соответствующего уровня воды в колодце. Ниже приведено более подробное описание этой системы:

Это отличное решение для скважин, мощность которых слишком мала для непрерывной работы насоса. Если, например, насос способен качать воду в течение нескольких минут или меньше, а затем вам придется подождать определенное время, чтобы уровень воды вернулся в исходное состояние, такое решение будет идеальным. В этом случае у нас должен быть буфер, т.е. резервуар для воды на поверхности, в который будет закачиваться вода - для этой цели очень подходят баки Маузера емкостью 1000 литров или бочки емкостью в несколько сотен литров, Конечно, это также могут быть резервуары меньшего размера, это имеет значение только для горизонтального спроса на воду (например, эффективность ирригационной системы и т. д.). Следующим шагом будет размещение 3 зондов в скважине и 3 зондов в резервуаре на поверхности. Графическая схема ниже — в случае проблем с подключением, конечно, мы всегда готовы помочь. Автоматический контроллер насоса будет управлять насосом так, чтобы резервуар, расположенный на поверхности, всегда был полным, при условии, конечно, что в колодце есть вода – тем самым предотвращая работу насоса всухую. Система «скважина-насос-резервуар» работает полностью автоматически. Мы собираем воду непосредственно из резервуара на поверхности, т.е. так называемого буфер, конечно, именно здесь мы можем разместить второй насос, который будет питать, например, ирригационную систему. Положительным побочным эффектом является то, что вода в буфере будет иметь более высокую температуру, чем вода в колодце, что лучше влияет на поливаемые растения. Буфер также служит отстойником, а это значит, что если бы в воде, закачиваемой из колодца, были твердые частицы, например песок, они бы опустились на дно резервуара - мы были бы уверены, что вода направлена ​​дальше в сторону орошения. система их не содержит, что очень важно для срока службы такой системы. Резервуар можно периодически очищать, например, используя нижний кран в резервуаре типа Маузер.

Для подключения дополнительных датчиков уровня воды, например, если необходимо контролировать уровень воды в колодце и резервуаре, необходимо приобрести 3 дополнительных датчика - они доступны в нашем магазине в другом исполнении. предложение

Состав комплекта:

• автоматический контроллер насоса в корпусе
• щупы уровня воды (3 шт.)
• инструкция

Контроллер расположен в пластиковом корпусе – подключение кабелей от источника питания, насоса и датчиков уровня, а также проделывание отверстий под кабельные вводы необходимо производить самостоятельно – в зависимости от места расположения контроллера.
