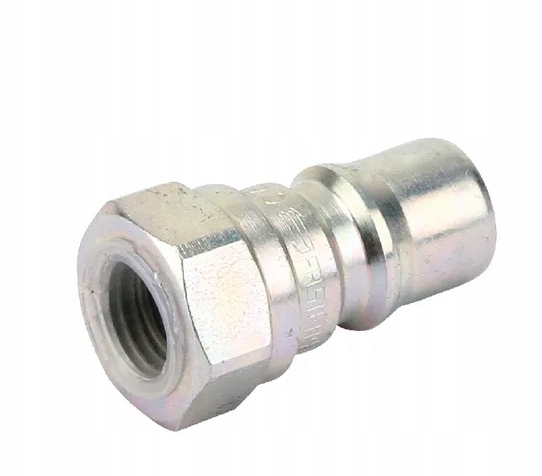

HNV14GASM Заглушка быстрого соединения, внутренняя резьба 1/4 дюйма, BSP 1/4 дюйма, с тарельчатым клапаном HNV

Узел

Штука

Применение

• Сельское хозяйство
• Строительная техника
• Промышленность
• Жидкости на нефтяной основе минеральные.

Свойства.

• Более высокая текучесть, чем у стандартных соединений.
• Индукционная закалка в местах, подвергающихся быстрому воздействию расход

Форма

Прямой – соединение с двух сторон

Размер

1/4 дюйм

Размер

6,3 мм

Тип разъема № 1

Быстрый разъем

Тип разъема № 1 – «папа/гнездо»

Папа

Диаметр соединения № 1< /b >

0,56 дюйма

Диаметр соединения

14,1 мм

Диаметр резьбы разъема

1/4 дюйма

Тип резьбы разъема

BSP

Размер ключа разъема №1

0,75 дюйма

Размер соединительного ключа нет 1

19 мм

Тип разъема № 2

Резьба

Тип разъема № 2 – наружная/гнездовая

Гнездовая

Диаметр соединительной резьбы № 2

1 /4 дюйма

Количество витков на дюйм резьбы разъем № 2

19

Тип резьбы № 2

BSPP

Возможность подключения под давлением

Нет

Стандарт ISO

7241-B

Расход при 2 бар

14 л/мин

Наружный диаметр

0,83 дюйма

Наружный диаметр

21 мм

Длина

35 мм

Общая длина

1,38 дюйм

Общая длина

70 мм

Материал

Углеродистая сталь

Обработка поверхности

Пассивировано белый

Рабочее давление

450 БАР

Макс. рабочая температура

125 °C

Рабочая температура мин.

-25 °C

Быстроразъемный тип фиксации

Шарики по окружности
