Быстрый соединитель LÜDECKE - СТАНДАРТ DN 7,2 - ЕВРО профиль штекера - Наружная резьба G 1/8" - ESN 18 A - Эквивалент RECTUS 26KA AW10 MPN

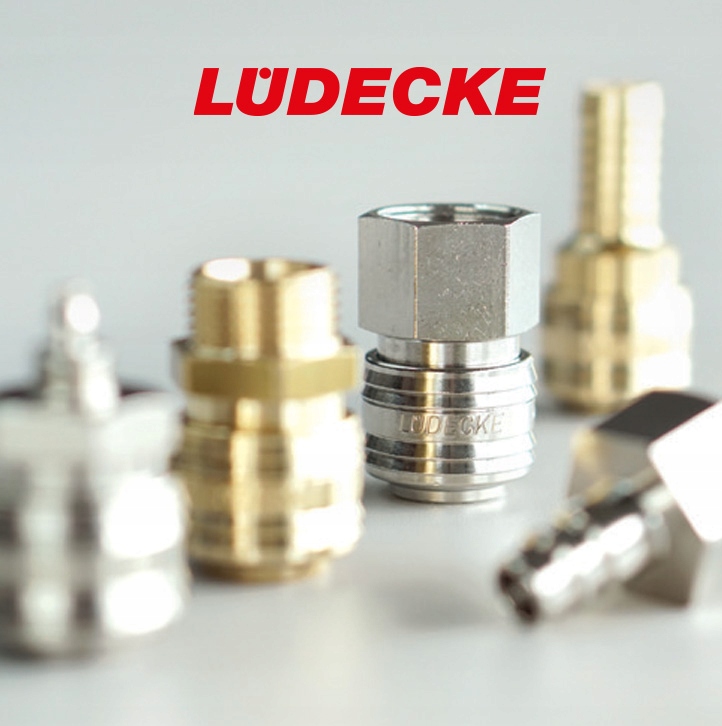

Оригинальный быстроразъемный соединитель (гнездо) LUDECKE DN 7,2 с запорным клапаном, изготовлен из никелированной латуни.

наиболее часто используемый тип быстроразъемных соединений.

Никелирование поверхности латуни повышает ее химическую и механическую стойкость, особенно к истиранию, что продлевает срок службы быстроразъемных соединений.

Производитель LÜDECKE, производство Германия.

Быстрый соединитель оснащен наружной резьбой, соответствующейISO. 228(BSPP).

Диаметр резьбы GZ G, измеренный в [мм]: 9,73(приблизительное значение)

Приспособлен для работы одной рукой.

Предназначен для сжатого воздуха и жидких сред.

Все оригинальные быстроразъемные соединения (разъемы) LÜDECKE имеют логотип на месте разъединения. (извлечение) рукав.

ПРИМЕЧАНИЕ. При замене быстроразъемного разъема на новый обратите внимание на состояние вилки. В процессе эксплуатации, вставления и выключения, а также при вращении вилки в быстроразъемном соединителе происходит изнашивание вилки и затягивание крепежного язычка. Когда мы используем поврежденную вилку или некачественную вилку, срок службы быстроразъемного разъема (розетки) может значительно сократиться. Некачественная заглушка или изношенная заглушка через короткое время повреждают уплотнение в быстроразъемном соединении.

Типы и маркировки заглушек из стали оцинкованной, которые обладают наибольшей устойчивостью к истиранию и особенно рекомендуются для тяжелых условий работы.

• ES (размер)SS - для шланга,
• ES (размер) NIS – с внутренней резьбой,
• ES (размер) NAS – с наружной резьбой.

Типы и маркировка никелированных заглушек, обладающих повышенной стойкостью к истиранию.

• ESN (размер) S – для шланга,
• ESN (размер) NI – с внутренней резьбой,
• ESN (размер) NA – с наружной резьбой.

Типы и маркировка стандартных латунных заглушек.

• ES (размер) S – для шланга,
• ES (размер) NI – с внутренней резьба,
• ES (размер) NA – с внешней резьбой.

ПРИМЕЧАНИЕ: Темы установки в соотв. ISO: 228, Whitworth, DIN EN 10226-1, также называемые трубной резьбой, цилиндрической резьбой и британским стандартом (BSP, BSPP), являются наиболее часто используемыми резьбами в пневматических и водяных установках. Следует отметить, что размер резьбы, напр. 1" не означает, что резьба имеет диаметр 25,4 мм, а имеет диаметр, измеряемый в миллиметрах примерно: 33,25 мм - для GZ, и 30,29 мм - для GW. Определение размера резьбы по указанным выше стандартам не имеет ничего общего с единицей измерения длины, например 1'', что составляет 25,4 мм. Помните об этом при выборе размера резьбы.

Технические параметры:

• Рабочее давление [бар]: 35.
• Максимальная пропускная способность л/мин: 1100
• Рабочая температура [°C]: от -20 до +100.
• Среда: воздух и другие среда.
• Материал соединения, корпуса клапана, клапана: латунь MS 58 никелированная.
• Материал разъединительной втулки: латунь MS 58 никелированная.
• Материал пружины, стопорного кольца, шариков: нержавеющая сталь (1.4210, 1.4305).
• Уплотнение: Пербунан NBR.
• Совместимость: RECTUS/PARKER Тип 25 и 26, 1600 и 1625, Cejn 320, PrevoS1 (DN 7,4), JWL 520,530, LUDECKE DN 7,8 (ESI, ESIS)

Размеры:

• Общая ширина (D)[мм]: 27
• Общая длина (L)[мм]: 38
• Длина резьбы (L1)[мм]: 7
• Размер резьбы BSPP (ISO 228) [дюйм]: G 1/8"
• Ширина заглушки [мм]: 12
• Профиль заглушки: DN 7,2, стандарт ЕВРО, НЕМЕЦКИЙ
• Размер ключа (SW): 22
• Вес [г]: 70

Гнездо для быстрого подключения оснащено односторонним запорным клапаном.

Это наиболее широко используемая система, ее можно назвать стандартом.

График, показывающий значение расхода для быстроразъемных соединений производства LÜDECKE.

Применение:

Эти быстроразъемные соединения могут использоваться во многих отраслях:

• для подачи воздуха к пневматическим инструментам и устройствам,
• в авто- и кузовных цехах для эксплуатации покрасочных пистолетов
• в вулканизирующих цехах для питания пневматических инструментов
• в робототехнике и автоматизации для управления устройствами, машинами, производственными линиями
• хорошо работают в измерительной технике

Мы являемся официальным дистрибьютором продукции LÜDECKE. LÜDECKE – производитель соединителей и быстродействующих соединителей высочайшего качества.

Мы предлагаем полный ассортимент продукции LÜDECKE.

Гарантируем быстрое выполнение заказа.

Все оригинальныебыстроразъёмы (розетки) LÜDECKE имеют логотип, размещенный на разъединительной (извлекающей) втулке. Мы подтверждаем, что продукция, продаваемая под каталожными номерами LÜDECKE и не имеющая этого логотипа, не является оригинальной.
